Instrukcja montażu lampy wiszącej Wayfair 1-Light

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu lampy wiszącej Wayfair 1-Light. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Zalecenia dotyczące wysokości montażu

• Wyspa kuchenna: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem. Jeśli wieszasz kilka lamp, stosuj jedną na każde 24 cale (ok. 61 cm) długości wyspy.
• Stół w jadalni: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Zaleca się użycie lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
• Otwarte przestrzenie: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi. Należy zapewnić odpowiedni prześwit dla otwieranych drzwi.

Przygotowanie do instalacji

Ostrożnie wyjmij lampę z opakowania i zlokalizuj żółtą torbę z częściami. Upewnij się, że masz wszystkie elementy montażowe. Usuń starą lampę wraz ze starym wspornikiem montażowym.

Montaż lampy

1. Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
2. Dostosuj wysokość lampy, mierząc i dobierając odpowiednią liczbę prętów (J).
3. Przeciągnij przewody lampy przez pręty (J), pętlę górną (L), złącze łańcucha (K), pętlę czaszy (H) i czaszę (G).
4. Przykręć pręty (J) do słupka (R) i zabezpiecz korpus lampy za pomocą złącza łańcucha (K).

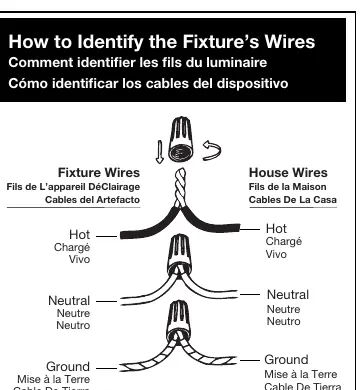

Podłączenie przewodów

Podczas podłączania przewodów poproś o pomoc drugą osobę, która podtrzyma lampę. Połącz przewody lampy z przewodami zasilającymi z puszki przyłączeniowej:

• Przewód pod napięciem (Hot): Łączymy z przewodem czarnym, gładkim lub przezroczystym z czarnym splotem wewnętrznym.
• Przewód neutralny (Neutral): Łączymy z przewodem białym, żebrowanym lub przezroczystym z białym splotem wewnętrznym.
• Przewód uziemiający (Ground): Łączymy z przewodem miedzianym, zielonym lub przezroczystym z zielonym splotem.

Użyj złączek do przewodów, upewniając się, że wszystkie skręcenia są w tym samym kierunku. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po podłączeniu przewodów wsuń je do puszki. Podnieś czaszę (G) do sufitu i zabezpiecz ją kołnierzem (I). Zawieś haczyki (N) na górnych (O) i dolnych (P) pierścieniach, aby połączyć klosz (S) z korpusem lampy (M). Na koniec zainstaluj żarówkę (brak w zestawie) zgodnie ze specyfikacją lampy.
