Instrukcja montażu kinkietu Wayfair 0877-1W

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu kinkietu ściennego Wayfair 0877-1W. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Producent zaleca, aby wszelkie prace instalacyjne były wykonywane przez wykwalifikowanego elektryka. Należy używać wyłącznie żarówek o mocy zgodnej ze specyfikacją urządzenia, aby uniknąć przegrzania.

Przygotowanie do montażu

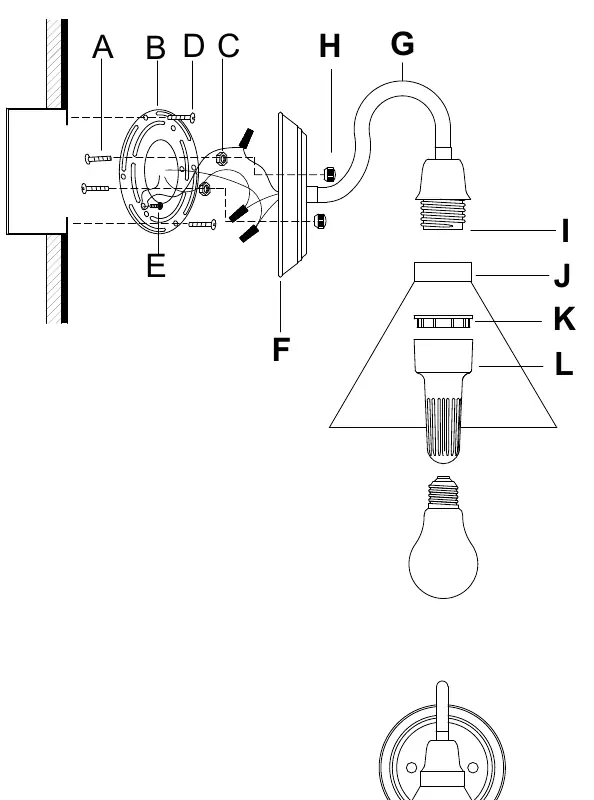

Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie elementy zestawu. Zestaw zawiera wspornik montażowy (B), śruby montażowe (A i D), płytę tylną (F), nakrętki dekoracyjne (H), oprawkę (I), klosz (J), pierścień oprawki (K) oraz narzędzie do pierścienia (L).

Podłączenie przewodów

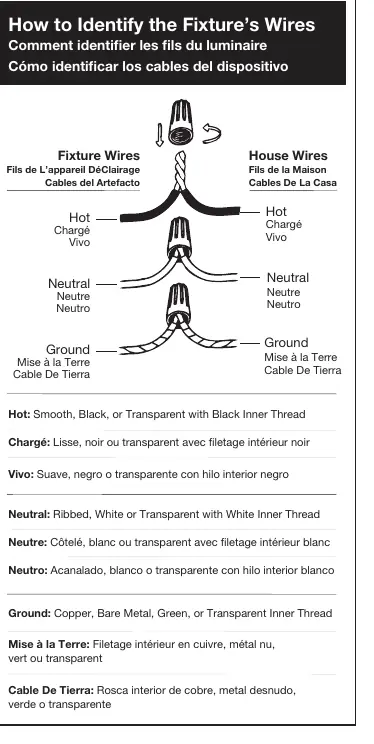

Podczas podłączania przewodów należy skorzystać z poniższego schematu kolorów:

• Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Końcówki przewodów należy skręcić razem i zabezpieczyć złączką. Jeśli w puszce przyłączeniowej nie ma przewodu uziemiającego, należy owinąć przewód uziemiający urządzenia wokół śruby uziemiającej (E) na wsporniku montażowym.

Montaż kinkietu

1. Przymocuj wspornik montażowy (B) do puszki przyłączeniowej za pomocą śrub (D).
2. Po podłączeniu przewodów, umieść płytę tylną (F) na wsporniku montażowym tak, aby śruby (A) wystawały przez otwory.
3. Zabezpiecz płytę tylną za pomocą nakrętek dekoracyjnych (H). Dokręcaj je, aż płyta będzie przylegać do ściany, a ramię (G) będzie ustawione prosto.
4. Nałóż klosz (J) na oprawkę (I) i zabezpiecz go pierścieniem (K), używając dołączonego narzędzia (L).
5. Wkręć żarówkę (brak w zestawie) zgodnie ze specyfikacją urządzenia.
