Instrukcja montażu lampy ściennej Vaxcel Lighting Hoyne 0890-SF

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy ściennej Vaxcel Lighting Hoyne 0890-SF. Ze względów bezpieczeństwa, wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.

Przygotowanie do instalacji

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Przygotuj narzędzia, w tym śrubokręt.

• Wyłącz zasilanie w bezpiecznikach lub wyłączniku głównym.
• Ostrożnie wyjmij nową oprawę z opakowania.
• Zidentyfikuj wszystkie części montażowe.

Montaż lampy

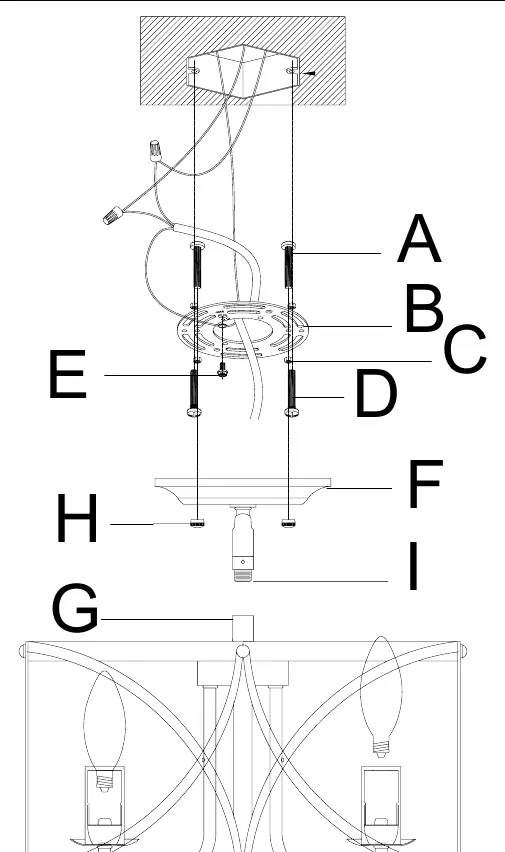

1. Przytrzymaj czaszę (F) przy wsporniku montażowym (B), aby dopasować otwory i włożyć śruby montażowe (A). Przetestuj długość śrub, a następnie zabezpiecz je nakrętkami (C) na wsporniku.
2. Umieść wspornik montażowy (B) nad puszką przyłączeniową i zabezpiecz go śrubami (D). Przeciągnij przewody domowe przez środek wspornika.
3. Wprowadź przewody lampy z górnego słupka (G) do przegubu (I) w czaszy (F), aż wyjdą na zewnątrz. Wkręć słupek (G) w przegub i zabezpiecz go.

Podłączenie przewodów

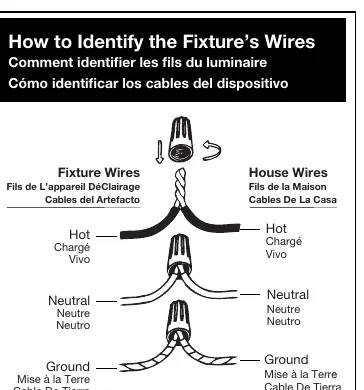

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Skorzystaj ze schematu połączeń:

• Faza (Hot): Przewód gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
• Neutralny (Neutral): Przewód żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
• Uziemienie (Ground): Przewód miedziany, goły metal, zielony lub przezroczysty z wewnętrznym splotem.

Skręć końcówki przewodów i zabezpiecz je złączkami. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po podłączeniu przewodów wsuń je do puszki przyłączeniowej. Dociśnij czaszę (F) do sufitu/ściany i przykręć nakrętki (H) na wystające gwinty śrub montażowych (A), aż czasza będzie ściśle przylegać. Zainstaluj żarówki zgodnie ze specyfikacją oprawy, nie przekraczając maksymalnej mocy.

Wskazówki dotyczące oświetlenia

Instrukcja zawiera również ogólne porady dotyczące rozmieszczenia oświetlenia, takie jak zachowanie odpowiedniej odległości (min. 30 cali) nad blatami kuchennymi lub stołami w jadalni oraz zapewnienie prześwitu dla otwieranych drzwi w strefach otwartych.
