Instrukcja obsługi analizatora mocy Janitza UMG 103-CBM

Szybki przewodnik po instalacji i konfiguracji analizatora mocy Janitza UMG 103-CBM. Zawiera schematy podłączeń, parametry techniczne, procedury rozwiązywania problemów oraz wytyczne dotyczące bezpieczeństwa.

Spis treści

Najważniejsze informacje z instrukcji

Analizator mocy Janitza UMG 103-CBM jest urządzeniem przeznaczonym do montażu na szynie DIN (35 mm) w szafach sterowniczych. Urządzenie wymaga wykwalifikowanego personelu do instalacji i obsługi. Kluczowe jest zapewnienie odpowiedniego uziemienia oraz zabezpieczenie wejść pomiarowych zgodnie z wytycznymi. Urządzenie pobiera napięcie zasilające bezpośrednio z mierzonych faz (L-N).

Bezpieczeństwo

  • Przed przystąpieniem do prac należy odłączyć zasilanie i sprawdzić brak napięcia.
  • Urządzenie posiada kondensatory, które mogą utrzymywać napięcie po odłączeniu zasilania.
  • Nie wolno eksploatować przekładników prądowych z otwartym obwodem wtórnym (ryzyko wysokiego napięcia).
  • Należy przestrzegać limitów podanych na tabliczce znamionowej.

Montaż i podłączenie

Urządzenie montuje się na szynie DIN zgodnie z normą DIN EN 60715. Wymagane jest zabezpieczenie wejść napięciowych bezpiecznikiem (1-10 A, charakterystyka B) oraz urządzeniem rozłączającym. Podłączenie prądowe musi odbywać się wyłącznie przez przekładniki prądowe (../1 A lub ../5 A).

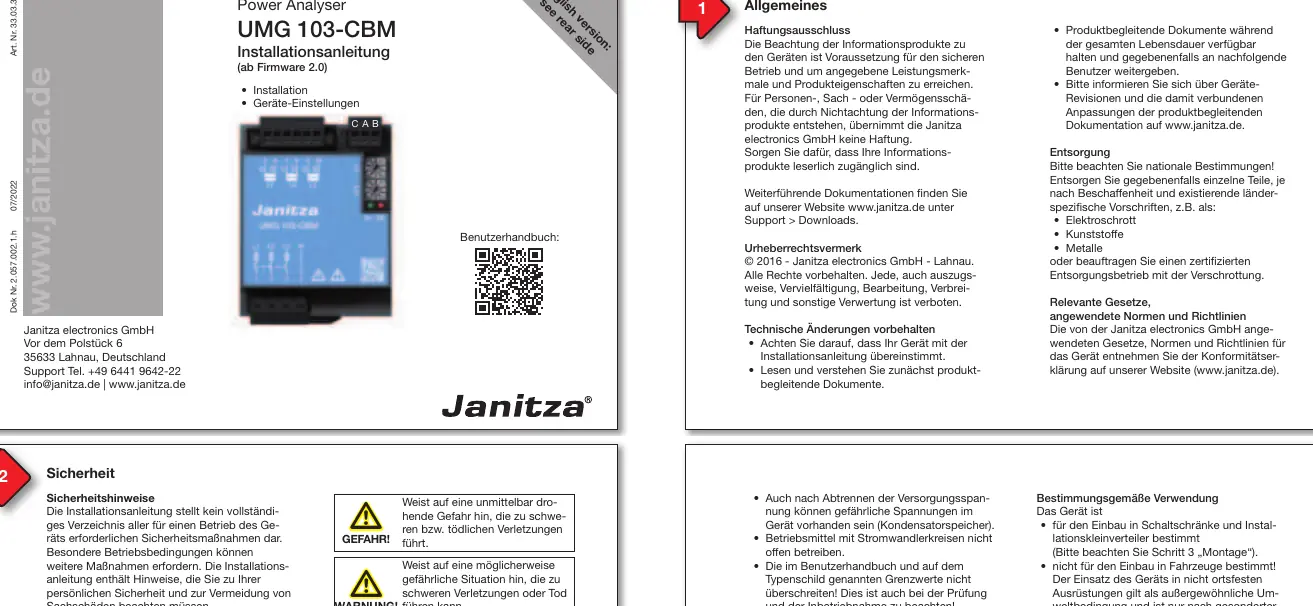

Widok urządzenia Janitza UMG 103-CBM z oznaczeniami złączy oraz kodem QR do instrukcji użytkownika.
Widok urządzenia Janitza UMG 103-CBM z oznaczeniami złączy oraz kodem QR do instrukcji użytkownika.

Konfiguracja i komunikacja

Adres urządzenia w sieci RS485 ustawia się za pomocą przełączników kodowych (zakres 01-99). Komunikacja odbywa się za pomocą protokołu Modbus RTU. Urządzenie automatycznie wykrywa prędkość transmisji (Baud rate).

Rozwiązywanie problemów

W przypadku braku świecenia diod LED należy sprawdzić zewnętrzne bezpieczniki zasilania. Jeśli dioda LED miga na czerwono, oznacza to przekroczenie zakresu pomiarowego. Błędy w pomiarach mocy często wynikają z błędnego zaprogramowania przekładni przekładników lub zamiany faz.

Dane techniczne

  • Waga: 200 g
  • Wymiary: 98 x 71,5 x 46 mm
  • Zasilanie: 80-277 V (3 fazy) lub 115-277 V (1 faza)
  • Stopień ochrony: IP20
  • Pamięć: 4 MB Flash

Informacje o producencie

Janitza electronics GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Brak świecenia diod LED

Sprawdź zewnętrzne bezpieczniki zasilania lub wyślij urządzenie do serwisu.

Błędne pomiary prądu/napięcia

Sprawdź poprawność podłączenia faz oraz poprawność zaprogramowania przekładni przekładników w oprogramowaniu.

Czerwona dioda LED miga

Przekroczono zakres pomiarowy wejścia prądowego lub napięciowego.

Brak komunikacji RS485

Sprawdź ustawienie adresu urządzenia przełącznikami kodowymi oraz wybór protokołu.

Przed użyciem

  • Upewnij się, że napięcie i częstotliwość sieci są zgodne z tabliczką znamionową.
  • Zainstaluj bezpiecznik (1-10 A) na wejściach napięciowych.
  • Zapewnij łatwo dostępne urządzenie rozłączające w pobliżu urządzenia.
  • Uziemij wtórne uzwojenia przekładników prądowych.
  • Zainstaluj oprogramowanie GridVis na komputerze PC.

Parametry w praktyce

Przekładniki prądowe
Wymagane przekładniki ../1 A lub ../5 A; standardowo ustawione na 5/5 A.

Ilustracje i schematy

  • Schemat podłączenia napięcia: Wymaga zabezpieczenia bezpiecznikiem i rozłącznikiem.
  • Schemat podłączenia prądu: Wymaga przekładników prądowych z uziemionymi uzwojeniami wtórnymi.
  • Struktura RS485: Wymaga terminacji rezystorami 120 Ohm na końcach linii.

Zgodność modelu

  • Przeznaczone do sieci TN i TT.
  • Nie nadaje się do montażu w pojazdach.
  • Wymaga oprogramowania GridVis do pełnej konfiguracji.
