Instrukcja obsługi panelu energetycznego Janitza JPC 100-WEB
Szybki przewodnik po instalacji i konfiguracji panelu energetycznego Janitza JPC 100-WEB. Dowiedz się, jak zamontować urządzenie, skonfigurować sieć Ethernet, Modbus oraz zarządzać podłączonymi urządzeniami slave.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, montażu oraz konfiguracji panelu energetycznego Janitza JPC 100-WEB. Urządzenie służy do wizualizacji i zarządzania danymi z urządzeń pomiarowych w systemach magistralnych. Przed przystąpieniem do prac należy upewnić się, że instalacja jest pozbawiona napięcia.
Montaż
Urządzenie należy montować na płaskiej, czystej powierzchni w szafie sterowniczej lub rozdzielnicy. Wymagane wycięcie montażowe wynosi 261 ±1 mm x 164 ±1 mm. Urządzenie jest przeznaczone do ścian o grubości maksymalnie 3 mm.
- Umieść urządzenie w wycięciu od frontu.
- Włóż dołączone do zestawu halteklammern (klamry mocujące) w przewidziane otwory.
- Przesuń klamry do tyłu, aż będą przylegać do tylnej ścianki.
- Włóż śruby mocujące i dokręć je, zachowując kolejność: górne, środkowe, dolne. Maksymalny moment dokręcania wynosi 0,25–0,3 Nm.
Podłączenie
JPC 100-WEB łączy się z urządzeniami nadrzędnymi (gateway/master) poprzez Ethernet. Może również pełnić rolę mastera w systemie magistralnym poprzez interfejs RS-485. Dostępne złącza obejmują Ethernet (RJ45), USB 2.0, Micro-USB, zasilanie 12V (jack) lub 24V (zacisk) oraz 3-pinowe złącze RS-485.
Logowanie i ustawienia

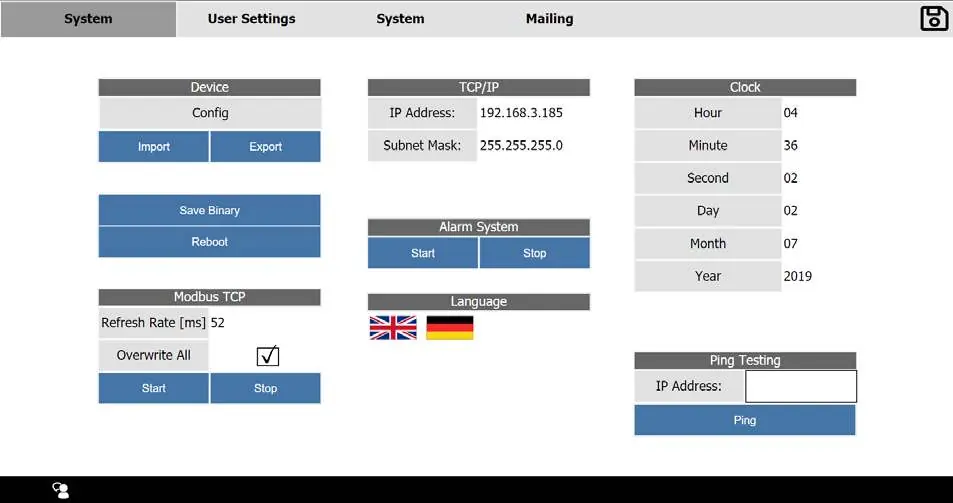

Dostęp do interfejsu użytkownika wymaga zalogowania. Domyślne dane logowania to: użytkownik admin, hasło 1234. Hasło można zmienić w sekcji: System > Benutzereinstellungen > Benutzer Management > Admin Password. W menu ustawień systemowych można konfigurować parametry sieciowe (DHCP/static IP), język oraz czas.
Konfiguracja urządzeń Slave

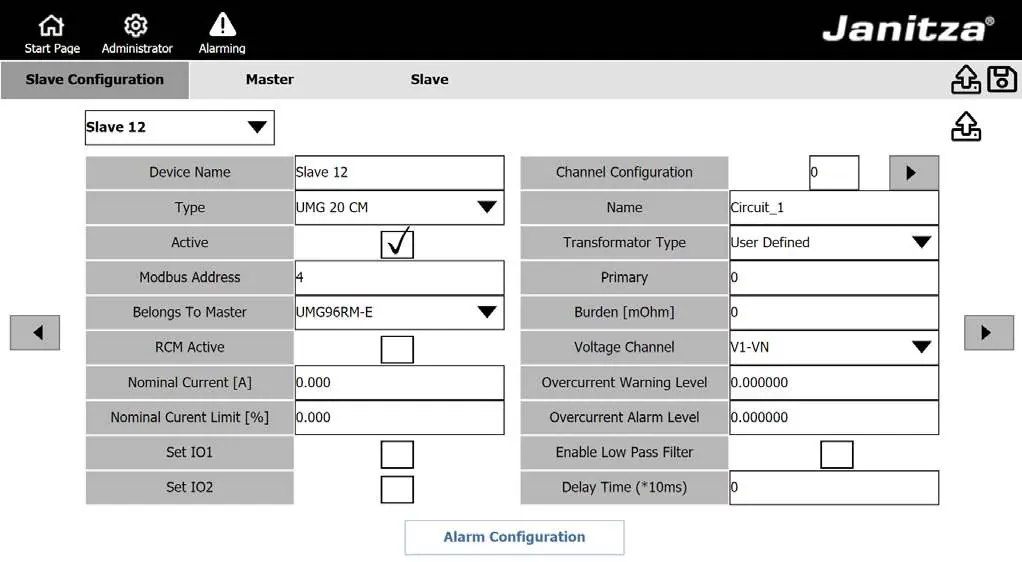

Aby skonfigurować podłączone urządzenia (np. UMG 20 CM, UMG 96 RM), należy przejść do Startseite > Konfiguration. Wybierz urządzenie z listy, skonfiguruj kanały pomiarowe, a następnie zapisz ustawienia. Funkcja Overwrite All w sekcji Modbus/TCP pozwala na nadpisanie konfiguracji wszystkich podłączonych urządzeń slave.
Dane techniczne
- Wymiary: 282 x 184 x 35 mm
- Waga: ok. 900 g
- Zasilanie: 24 V DC lub 12 V DC
- Pobór mocy: maks. 13 W
- Stopień ochrony: IP53 (front), IP20 (tył)
- Temperatura pracy: 0 do 35 °C
Informacje o producencie
Janitza electronics GmbH
Praktyczna pomoc
Typowe problemy
Brak możliwości wyświetlenia wartości RCM dla UMG 509
Urządzenie pomiarowe wymaga zainstalowania oprogramowania układowego (firmware) w wersji co najmniej 5.009.
Uszkodzenie wyświetlacza lub wnikanie zanieczyszczeń
Upewnij się, że montaż odbywa się na płaskiej, czystej powierzchni. Nierówności mogą prowadzić do uszkodzeń mechanicznych.
Przed użyciem
- Sprawdź, czy instalacja jest odłączona od napięcia przed rozpoczęciem prac.
- Upewnij się, że wycięcie montażowe ma wymiary 261 x 164 mm.
- Przygotuj narzędzia do dokręcenia śrub klamer mocujących (moment 0,25-0,3 Nm).
- Zapewnij odpowiednią cyrkulację powietrza w miejscu montażu.
- Przygotuj dane logowania (admin/1234).
Parametry w praktyce
- Stopień ochrony IP53
- Urządzenie jest chronione przed pyłem i rozpyloną wodą od frontu.
- RS-485 (3-żyłowe)
- Interfejs komunikacyjny wymagający podłączenia C (GND), B i A.
Ilustracje i schematy
- Schemat montażu: pokazuje kolejność dokręcania klamer mocujących (góra-środek-dół).
- Topologia magistrali: ilustruje połączenie JPC 100-WEB z urządzeniami typu Master (np. UMG 605) przez Ethernet.
Zgodność modelu
- JPC 100-WEB nie posiada funkcji bramy (gateway).
- Urządzenie nie jest przeznaczone do montażu w pojazdach.
- Współpracuje z szeroką gamą urządzeń Janitza serii UMG (np. UMG 96 RM, UMG 604-PRO, UMG 512-PRO).
