Instrukcja obsługi słuchawek JBL Quantum 100M2
Szybki przewodnik po słuchawkach JBL Quantum 100M2: zawartość opakowania, opis elementów sterujących, konfiguracja z różnymi urządzeniami oraz pełna specyfikacja techniczna.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi słuchawek JBL Quantum 100M2. Zawiera informacje niezbędne do rozpoczęcia użytkowania, w tym opis elementów sterujących, sposób podłączenia mikrofonu oraz listę kompatybilnych urządzeń.

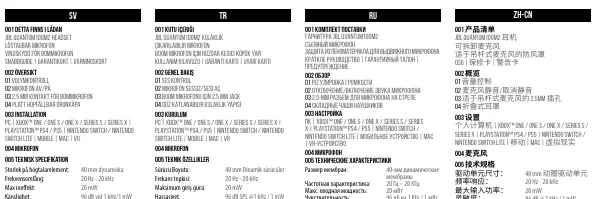

Zawartość opakowania
- Słuchawki JBL Quantum 100M2
- Odpinany mikrofon na wysięgniku
- Pianka ochronna na mikrofon
- Dokumentacja (skrócona instrukcja, karta gwarancyjna, karta ostrzegawcza)
Opis urządzenia
Słuchawki wyposażone są w następujące elementy sterujące i funkcjonalne:
- Sterowanie głośnością: Pokrętło do regulacji poziomu dźwięku.
- Wyciszenie mikrofonu: Przycisk do szybkiego włączania/wyłączania mikrofonu.
- Gniazdo mikrofonu: Wejście 2,5 mm do podłączenia odpinanego mikrofonu na wysięgniku.
- Konstrukcja: Składane na płasko nauszniki ułatwiające przechowywanie.
Konfiguracja i podłączenie
Słuchawki są kompatybilne z szeroką gamą urządzeń wyposażonych w złącze audio. Podłącz wtyk słuchawek do odpowiedniego portu w swoim urządzeniu:
- Komputery PC i Mac
- Konsole: Xbox (One, Series S/X), PlayStation (PS4, PS5)
- Urządzenia przenośne: Nintendo Switch, Nintendo Switch Lite, smartfony
- Systemy VR
Mikrofon
Aby korzystać z komunikacji głosowej, należy wpiąć odpinany mikrofon do gniazda 2,5 mm znajdującego się na lewej słuchawce. W razie potrzeby nałóż dołączoną piankę ochronną na końcówkę mikrofonu.
Specyfikacja techniczna
- Rozmiar przetwornika: 40 mm (dynamiczne)
- Pasmo przenoszenia: 20 Hz – 20 kHz
- Impedancja: 32 omy
- Czułość: 96 dB przy 1 kHz / 1 mW
- Maksymalna moc wejściowa: 20 mW
- Mikrofon: Kierunkowy, odpinany, pasmo 100 Hz – 10 kHz, czułość -42 dBV przy 1 kHz / Pa
- Długość przewodu: 1,2 m
- Waga: 220 g
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku z mikrofonu
Sprawdź, czy mikrofon jest poprawnie wpięty do gniazda 2,5 mm oraz czy nie został wyciszony przyciskiem na słuchawce.
Słuchawki nie działają z urządzeniem
Upewnij się, że wtyk audio jest w pełni włożony do gniazda urządzenia. Sprawdź ustawienia dźwięku w systemie operacyjnym urządzenia.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą.
- Podłącz odpinany mikrofon do gniazda 2,5 mm, jeśli planujesz rozmowy.
- Nałóż piankę ochronną na mikrofon dla lepszej jakości dźwięku.
- Upewnij się, że urządzenie docelowe posiada odpowiednie gniazdo audio.
Parametry w praktyce
- Pasmo przenoszenia (20 Hz - 20 kHz)
- Zakres częstotliwości dźwięków, jakie słuchawki są w stanie odtworzyć.
- Impedancja (32 omy)
- Opór elektryczny słuchawek; wartość 32 omy jest standardowa dla urządzeń mobilnych i komputerów.
Ilustracje i schematy
- 01: Pokrętło głośności na obudowie słuchawki.
- 02: Przycisk wyciszenia mikrofonu.
- 03: Gniazdo 2,5 mm dla mikrofonu.
- 04: Mechanizm składania nauszników.
Zgodność modelu
- Kompatybilne z PC, Mac, Xbox, PlayStation, Nintendo Switch, urządzeniami mobilnymi i VR.
