Instrukcja obsługi systemu dźwiękowego JBL BAR 1000MK2
Szybki przewodnik po instalacji, konfiguracji, kalibracji dźwięku i obsłudze systemu JBL BAR 1000MK2. Dowiedz się, jak podłączyć soundbar, sparować głośniki i korzystać z funkcji sieciowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
JBL BAR 1000MK2 to system dźwiękowy 7.1.4 z odłączanymi głośnikami surround i bezprzewodowym subwooferem. Instrukcja obejmuje proces instalacji, podłączenia do telewizora, kalibracji dźwięku oraz obsługi funkcji sieciowych za pomocą aplikacji JBL One.
Elementy zestawu
- Soundbar
- Bezprzewodowy subwoofer
- Dwa odłączane głośniki surround (z akumulatorami)
- Pilot zdalnego sterowania
- Kabel HDMI, przewody zasilające, zestaw do montażu ściennego
Montaż i instalacja
Soundbar można umieścić na płaskiej powierzchni lub zamontować na ścianie. W przypadku montażu ściennego należy użyć dołączonego szablonu, aby wyznaczyć otwory w odległości 680 mm. Odłączane głośniki surround można zamontować na ścianie oddzielnie lub dokować do soundbara.
Podłączenia
System obsługuje połączenia HDMI eARC/ARC dla najlepszej jakości dźwięku Dolby Atmos/DTS:X. Podłącz kabel HDMI do portu HDMI OUT (TV ARC/TV eARC) w soundbarze i odpowiedniego portu w telewizorze. Urządzenia zewnętrzne (odtwarzacze, konsole) należy podłączyć do portów HDMI IN w soundbarze.
Pierwsze uruchomienie i konfiguracja
Po podłączeniu zasilania system automatycznie połączy się z subwooferem i głośnikami surround. Aby w pełni skonfigurować system, pobierz aplikację JBL One na urządzenie z systemem Android lub iOS. Aplikacja umożliwia konfigurację Wi-Fi, personalizację ustawień dźwięku i aktualizację oprogramowania.
Kalibracja dźwięku
Aby zoptymalizować dźwięk 3D, przeprowadź kalibrację:
- Upewnij się, że pomieszczenie jest ciche, a głośniki są odpowiednio rozmieszczone.
- Naciśnij przycisk CALIBR na pilocie.
- Postępuj zgodnie z komunikatami na wyświetlaczu soundbara, aby skalibrować strefę odsłuchu i pozycję głośników.
Konserwacja i ładowanie
Odłączane głośniki surround posiadają wbudowane akumulatory. Ładuj je, dokując do soundbara lub za pomocą kabla USB-C. Pełne naładowanie zajmuje około 4 godzin. Aby chronić żywotność baterii, ładuj je co najmniej raz na 3 miesiące.
Rozwiązywanie problemów
- Brak dźwięku: Sprawdź, czy soundbar nie jest wyciszony i czy wybrano poprawne źródło.
- Brak efektów Dolby Atmos: Upewnij się, że urządzenie jest podłączone bezpośrednio do portu HDMI IN soundbara, jeśli telewizor obsługuje tylko ARC.
- Problemy z Wi-Fi: Użyj aplikacji JBL One do ponownej konfiguracji sieci.
- Pilot nie działa: Sprawdź baterie i odległość od urządzenia.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku z soundbara
Upewnij się, że soundbar nie jest wyciszony, wybrano poprawne źródło wejściowe i wszystkie kable są prawidłowo podłączone.
Brak efektów Dolby Atmos
Jeśli telewizor obsługuje tylko HDMI ARC, podłącz urządzenie źródłowe bezpośrednio do portu HDMI IN soundbara.
Problemy z połączeniem Wi-Fi
Upewnij się, że Wi-Fi jest włączone i soundbar jest w zasięgu routera. W razie problemów przytrzymaj przyciski + i - na soundbarze, aby wejść w tryb konfiguracji.
Pilot nie reaguje
Sprawdź stan baterii i wymień je w razie potrzeby. Zmniejsz odległość i kąt między pilotem a soundbarem.
Przed użyciem
- Rozpakuj zestaw i sprawdź kompletność elementów.
- Podłącz soundbar i subwoofer do zasilania.
- Pobierz aplikację JBL One na smartfon.
- Podłącz soundbar do telewizora za pomocą kabla HDMI (eARC/ARC).
- Naładuj odłączane głośniki surround przed pierwszym użyciem (ponad 3 godziny).
- Przeprowadź kalibrację dźwięku w aplikacji lub za pomocą pilota.
Parametry w praktyce
- System dźwiękowy 7.1.4
- Konfiguracja głośników zapewniająca przestrzenny dźwięk 3D z obsługą Dolby Atmos i DTS:X.
- Czas pracy głośników surround
- Do 10 godzin odtwarzania na baterii, zależnie od poziomu głośności i rodzaju treści.
Ilustracje i schematy

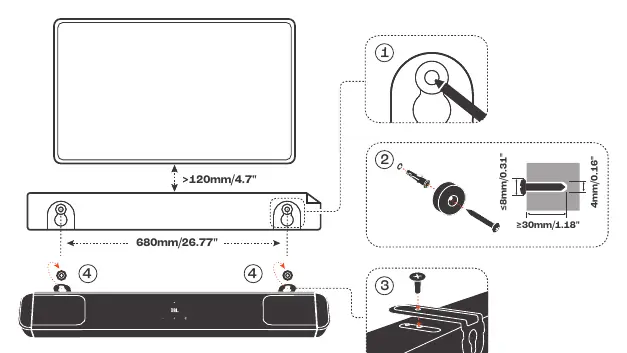

- Strona 4: Schemat montażu ściennego z wymiarami (680 mm między otworami).
- Strona 6: Schemat połączeń tylnych (HDMI IN, HDMI OUT, Optical, Ethernet).
- Strona 9: Instrukcja montażu ściennego soundbara i głośników surround.
- Strona 31: Instrukcja ładowania głośników surround (dokowanie lub USB-C).
Zgodność modelu
- USB służy do odtwarzania plików MP3 tylko w wersji amerykańskiej (w innych wersjach tylko serwis).
- Dolby Atmos nie jest obsługiwane przy streamingu przez Bluetooth lub Google Cast/AirPlay.
- Do korzystania z AirPlay zalecana jest najnowsza wersja iOS, iPadOS lub macOS.
