Instrukcja obsługi systemu PA JBL EON 210P

Kompletny przewodnik użytkownika systemu PA JBL EON 210P. Dowiedz się, jak skonfigurować przenośny zestaw nagłośnieniowy, podłączyć mikrofony i instrumenty, ustawić efekty oraz rozwiązywać typowe problemy techniczne.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

JBL EON 210P to przenośny system PA z odłączanym mikserem. Aby go uruchomić, odłącz moduły od głośników, podłącz kable głośnikowe, sprawdź ustawienie napięcia (115V/230V), podłącz zasilanie i ustaw głośność Master na 0 przed włączeniem. str. 9, 10

Najważniejsze czynności

Zmiana napięcia str. 8
Podłączanie mikrofonu str. 15

Pierwsze uruchomienie

Przygotowanie systemu str. 9, 10

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Brak dźwięku

Sprawdź zasilanie, połączenia kablowe i ustawienia głośności.

str. 20

Konserwacja i reset

Czyszczenie str. 5

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc	300W	System Power Rating	str. 17
SPL	124 dB	Maximum SPL Output	str. 17

Gdzie szukać w PDF

Instrukcja bezpieczeństwa str. 4, 5
Konfiguracja str. 9, 10
Specyfikacja str. 17

Spis treści

Najważniejsze informacje z instrukcji

JBL EON 210P to przenośny system nagłośnieniowy typu "wszystko w jednym", wyposażony w odłączany mikser zasilany wzmacniaczem Crown klasy D. System jest przeznaczony do zastosowań mobilnych, gdzie wymagana jest łatwość konfiguracji i wysoka jakość dźwięku. Przed użyciem należy sprawdzić ustawienie napięcia zasilania (115V/230V) oraz upewnić się, że głośniki są stabilnie ustawione.

Opis urządzenia

System składa się z dwóch głośników z odłączanymi modułami: jeden zawiera mikser, a drugi schowek na kable i mikrofony. Mikser posiada 8 wejść (4 mono Mic/Line i 2 stereo), wbudowane efekty cyfrowe oraz wyjścia monitorowe i słuchawkowe.

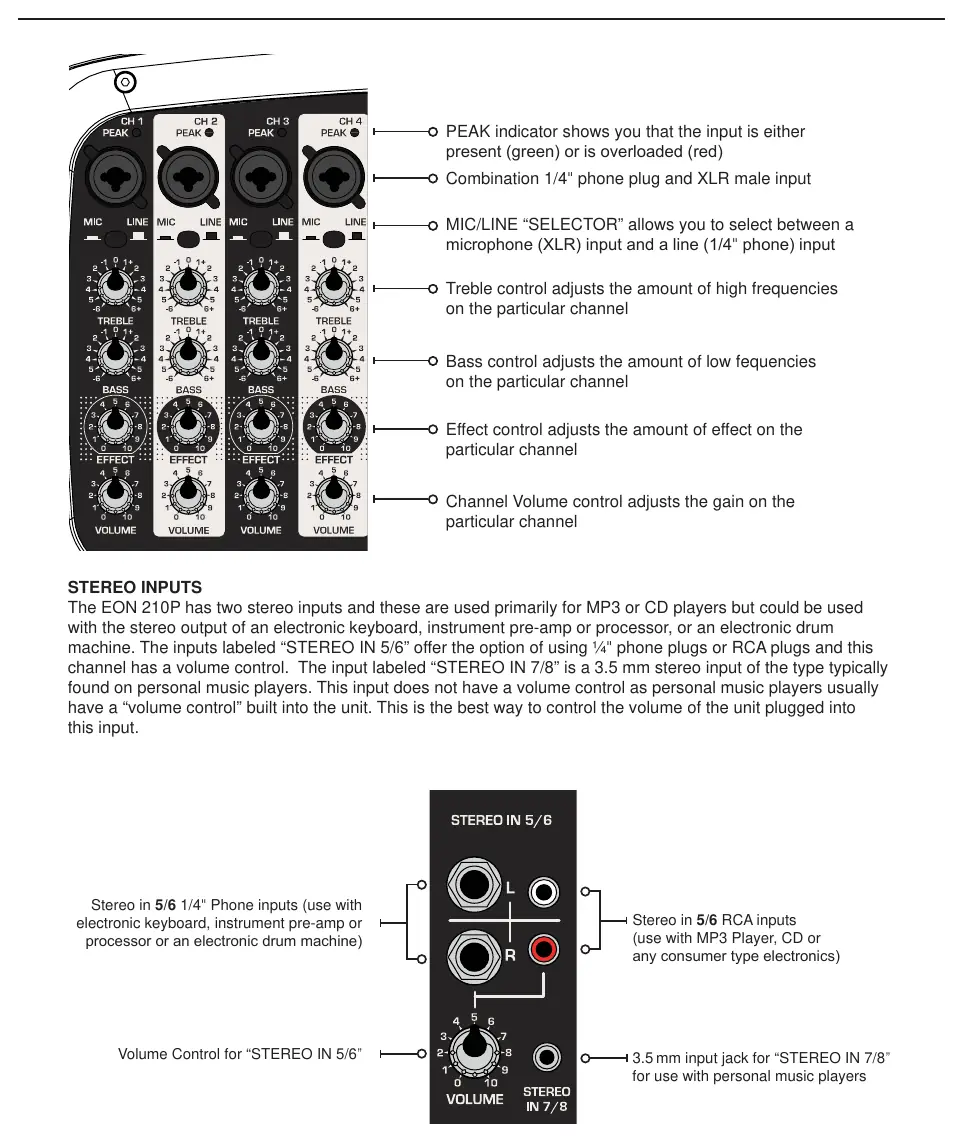

Schemat elementów urządzenia z oznaczeniami

Pierwsze uruchomienie i instalacja

Rozpakowanie: Wyjmij głośniki, kable zasilające i głośnikowe z opakowania.
Odłączanie modułów: Naciśnij przycisk na górze głośnika, przesuń moduł i unieś go, aby odłączyć mikser lub schowek.
Montaż na statywie: Głośniki posiadają gniazda 36 mm. Po umieszczeniu na statywie dokręć śrubę stabilizującą.
Podłączenie: Połącz mikser z głośnikami za pomocą dołączonych kabli głośnikowych (używaj tylko kabli niesymetrycznych).
Zasilanie: Sprawdź przełącznik napięcia (115V/230V) przed podłączeniem kabla zasilającego. Ustaw głośność Master na 0 przed włączeniem zasilania.

Obsługa miksera

Mikser oferuje intuicyjne sterowanie:

Wejścia mono (1-4): Posiadają złącza combo (XLR/Jack), regulację Treble, Bass, Reverb oraz głośność kanału.
Wejścia stereo (5/6 i 7/8): Przeznaczone dla odtwarzaczy MP3, CD, instrumentów klawiszowych. Wejście 7/8 posiada złącze 3.5 mm.
Efekty cyfrowe: Dostępne są 4 efekty (Plate Reverb, Room Reverb, Slapback, Large Hall Reverb). Wybierz efekt pokrętłem EFX SELECT i dostosuj poziom pokrętłem EFX RETURN.
Wskaźniki: System posiada wskaźnik Peak LED (przeciążenie) oraz Peak LED Ladder (poziom wyjściowy).

Konserwacja i przechowywanie

System należy czyścić suchą szmatką. Nie dopuszczaj do przedostania się wilgoci do wnętrza. Po zakończeniu pracy wyłącz zasilanie, odłącz kable, schowaj je do modułu schowka i zamocuj moduły z powrotem na głośnikach.

Rozwiązywanie problemów

W przypadku braku dźwięku sprawdź zasilanie, połączenia kablowe oraz czy głośność Master i kanałów jest ustawiona powyżej zera. Jeśli dźwięk jest zniekształcony, sprawdź wskaźnik Peak LED – jeśli świeci na czerwono, zmniejsz głośność kanału lub użyj przełącznika MIC/LINE.

Informacje o producencie

JBL

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Brak dźwięku

Sprawdź zasilanie, ustawienia głośności (Master/Channel), połączenia kablowe oraz czy włączono zasilanie Phantom dla mikrofonów pojemnościowych.

Zniekształcony dźwięk

Sprawdź wskaźnik Peak LED. Jeśli świeci na czerwono, zmniejsz głośność kanału lub użyj przełącznika MIC/LINE.

Przydźwięk lub buczenie

Sprawdź uziemienie, użyj krótszych kabli lub DI boxa dla długich połączeń niesymetrycznych.

Słaby sygnał słuchawkowy

Sprawdź ustawienie głośności wyjścia monitorowego (Monitor Output Volume) oraz impedancję słuchawek.

Przed użyciem

Sprawdź ustawienie napięcia (115V/230V) na przełączniku obok złącza zasilania.
Upewnij się, że głośniki są stabilnie ustawione na płaskiej powierzchni lub statywie.
Ustaw głośność Master na 0 przed włączeniem zasilania.
Sprawdź, czy używasz odpowiednich kabli (niesymetryczne dla głośników).
Upewnij się, że wszystkie połączenia są pewnie osadzone.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Pasmo przenoszenia: 60 Hz - 20 kHz (-10 dB).
Maksymalny SPL: 124 dB (peak).
Zasilanie Phantom: 30 V.

Ilustracje i schematy

Schemat montażu modułu miksera na głośniku.
Schemat połączeń kablowych (XLR, TRS, RCA).
Panel sterowania miksera z opisem kanałów i efektów.

Zgodność modelu

Wymagana impedancja głośników: minimum 8 omów.
Nie łączyć szeregowo (daisy chain) głośników.
Używać tylko dedykowanych głośników EON 210P.
