Instrukcja instalacji i gwarancja zbiorników podziemnych JoJo
Poznaj zasady prawidłowej instalacji i warunki 10-letniej gwarancji dla zbiorników podziemnych JoJo. Dowiedz się, jak przygotować wykop, wykonać zasypkę i zadbać o trwałość zbiornika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o instalacji
Niniejszy dokument zawiera wytyczne dotyczące prawidłowej instalacji zbiorników podziemnych JoJo oraz warunki 10-letniej gwarancji. Przestrzeganie tych zasad jest niezbędne dla zachowania ważności gwarancji i zapewnienia bezpieczeństwa konstrukcji.
Zasady instalacji zbiornika
Zbiornik musi być zainstalowany pod ziemią zgodnie z poniższymi wymogami:
- Wykop: Musi być szerszy o co najmniej 400 mm z każdej strony zbiornika.
- Podłoże: Zbiornik musi być umieszczony na wypoziomowanym, odpowiednio przygotowanym podłożu z zatwierdzonego materiału.
- Głębokość: Maksymalna głębokość od poziomu gruntu do wlotu zbiornika nie może przekraczać 500 mm.
- Nośność gruntu: Wymagana jest nośność gruntu na poziomie co najmniej 120 kPa.
- Ograniczenia: Zbiornik nie może być narażony na ruch pojazdów ani ciężkiego sprzętu, chyba że zastosowano odpowiednie zabezpieczenia. Nie wolno instalować zbiornika na zboczu bez wykonania murów oporowych.
Procedura zasypywania
Podczas zasypywania zbiornika należy go stopniowo napełniać wodą, aby wyrównać ciśnienie:
- Napełnij zbiornik do 1/3 wysokości i zasyp wykop do tego samego poziomu.
- Napełnij zbiornik do 2/3 wysokości i zasyp wykop do tego samego poziomu.
- Napełnij zbiornik całkowicie i dokończ zasypywanie, zagęszczając warstwy ręcznie do 93% AASHTO.
Warunki gwarancji
Gwarancja obejmuje integralność strukturalną zbiorników (pojemności 1250L, 1500L, 1750L, 2000L, 2500L, 6000L) przez 10 lat od daty zakupu.
- Gwarancja jest nieprzenoszalna.
- Wykluczenia: Instalacja nadziemna, uszkodzenia powstałe podczas transportu lub montażu, modyfikacje (spawanie, klejenie), użycie niewłaściwego materiału zasypowego, użycie zbiornika niezgodnie z przeznaczeniem.
- Wszelkie roszczenia muszą być zgłoszone przed upływem okresu gwarancyjnego.
Informacje o producencie
JoJo Tanks
Praktyczna pomoc
Typowe problemy
Zbiornik zainstalowany nad ziemią
Gwarancja nie obejmuje zbiorników instalowanych nadziemnie; muszą być zakopane zgodnie z instrukcją.
Uszkodzenia strukturalne podczas zasypywania
Należy zasypywać zbiornik etapami, wypełniając go wodą do tego samego poziomu co warstwa zasypki, aby zrównoważyć ciśnienie.
Niewłaściwe podłoże
Zbiornik musi spoczywać na wypoziomowanym, przygotowanym podłożu o odpowiedniej nośności (min. 120 kPa).
Przed użyciem
- Sprawdź, czy grunt ma nośność co najmniej 120 kPa.
- Przygotuj wykop szerszy o min. 400 mm z każdej strony zbiornika.
- Przygotuj odpowiednie podłoże (bedding) zgodnie ze specyfikacją.
- Upewnij się, że głębokość od poziomu gruntu do wlotu nie przekracza 500 mm.
- Przygotuj materiał do zasypki, który będzie zagęszczany ręcznie do 93% AASHTO.
Parametry w praktyce
- Nośność gruntu 120 kPa
- Minimalna wytrzymałość podłoża wymagana do bezpiecznego posadowienia zbiornika.
- Zasypka 93% AASHTO
- Wymagany stopień zagęszczenia materiału zasypowego dla zapewnienia stabilności zbiornika.
- Maksymalna głębokość 500 mm
- Limit głębokości wlotu od poziomu gruntu, aby uniknąć nadmiernego nacisku na zbiornik.
Ilustracje i schematy

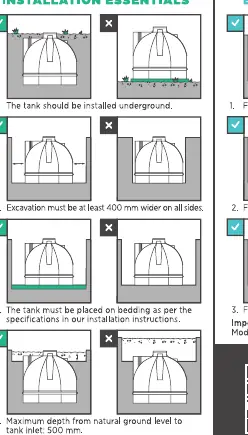

- Schemat instalacji pokazuje prawidłowe przygotowanie wykopu z zachowaniem odstępów 400 mm.

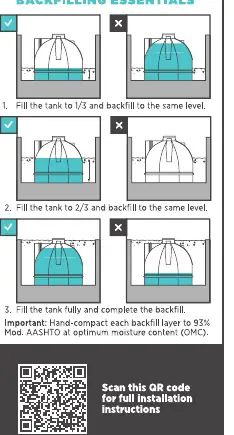

- Schemat zasypywania ilustruje konieczność jednoczesnego napełniania zbiornika wodą i zasypywania warstwami.
Zgodność modelu
- Gwarancja dotyczy zbiorników o pojemnościach: 1250L, 1500L, 1750L, 2000L, 2500L, 6000L.
- Zbiorniki są przeznaczone wyłącznie do instalacji podziemnej.
