Instrukcja obsługi zbiornika na deszczówkę Clarke 200L WB200
Kompletny przewodnik po montażu i użytkowaniu składanego zbiornika na deszczówkę Clarke 200L (WB200). Dowiedz się, jak poprawnie zainstalować kraniki, rurę przelewową, stelaż oraz jak dbać o zbiornik, aby zapewnić jego trwałość.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zbiornik Clarke WB200 to składany zbiornik na deszczówkę o pojemności 200L. Montaż polega na zainstalowaniu kraników i rury przelewowej przez otwory w zbiorniku oraz wsunięciu słupków stelaża w zewnętrzne pętle. str. 1, 3, 4, 5
Najważniejsze czynności
- Montaż kraników i rury przelewowej str. 4, 5
- Montaż stelaża str. 5
Pierwsze uruchomienie
- Po złożeniu zbiornika, umieść go na równym podłożu i wlej niewielką ilość wody, aby go ustabilizować. str. 6
Konserwacja i reset
- Czyść zbiornik po każdym użyciu szczotką o sztywnym włosiu i przechowuj w miejscu wolnym od mrozu. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność | 200 Litrów | Pojemność zbiornika | str. 2 |
| Wymiary | 590mm x 590mm x 710mm | Wymiary zewnętrzne | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Specyfikacja i gwarancja str. 2
- Przegląd części str. 3
- Instrukcja montażu str. 4, 5
- Obsługa i konserwacja str. 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zbiornik na deszczówkę Clarke 200L (model WB200) to składana konstrukcja wykonana z wytrzymałego materiału Ripstop PVC. Jest przeznaczony do gromadzenia wody deszczowej. Przed użyciem należy upewnić się, że zbiornik stoi na stabilnym, równym podłożu. Produkt jest odporny na temperatury od -35°C do 80°C.

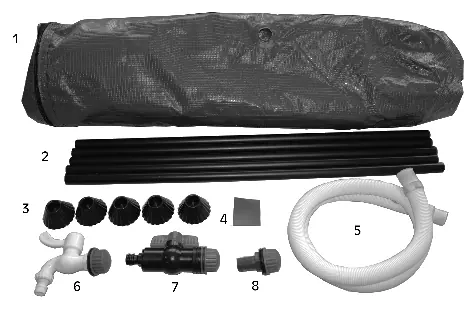

Elementy zestawu
- Zbiornik na wodę 200L
- 5 słupków wspierających
- 5 stopek
- Łatka naprawcza
- Wąż (1.2m)
- Kranik wylotowy (górny)
- Kranik spustowy (dolny)
- Rura przelewowa
Montaż zbiornika
Montaż wymaga zainstalowania kraników oraz rury przelewowej w otworach zbiornika, a następnie montażu stelaża.
Montaż kraników i rury przelewowej
- Odkręć nakrętkę filtra i zdejmij uszczelkę O-ring z kranika lub rury przelewowej.
- Włóż korpus elementu przez otwór w zewnętrznej ścianie zbiornika.
- Od wewnątrz zbiornika nałóż uszczelkę O-ring na gwint i dokręć nakrętkę filtra.
Montaż stelaża
- Nałóż stopki na słupki wspierające.
- Wsuń słupki w pętle znajdujące się na zewnętrznej stronie zbiornika, kierując się od dołu do góry.
Obsługa i użytkowanie
Pokrywa zbiornika wyposażona jest w podwójny zamek błyskawiczny ułatwiający dostęp do wody oraz siatkowy filtr z poliestru/PVC, który zatrzymuje większe zanieczyszczenia, takie jak liście. Po złożeniu zbiornika zaleca się wlanie niewielkiej ilości wody na dno, aby ustabilizować konstrukcję. Dolny kranik jest przystosowany do podłączenia standardowego złącza węża ogrodowego.
Konserwacja i przechowywanie
- Czyszczenie: Po każdym użyciu wyczyść zbiornik za pomocą szczotki o sztywnym włosiu.
- Przechowywanie: Przed schowaniem zbiornika na dłuższy czas, dokładnie go wysusz i przechowuj w miejscu wolnym od mrozu.
- Kontrola: Regularnie sprawdzaj stan złączek i materiału pod kątem uszkodzeń lub wycieków.
- Naprawa: W przypadku rozdarcia użyj dołączonej łatki naprawczej. Zawsze przetestuj klej na małym fragmencie materiału przed właściwą naprawą, aby upewnić się, że nie uszkodzi on PVC.
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Wyciek wody w miejscu montażu kranika
Sprawdź, czy uszczelka O-ring jest poprawnie założona od wewnątrz zbiornika i czy nakrętka filtra jest mocno dokręcona.
Zbiornik jest niestabilny
Upewnij się, że zbiornik stoi na płaskim i twardym podłożu. Wlej niewielką ilość wody na dno, aby obciążyć i ustabilizować konstrukcję.
Przed użyciem
- Sprawdź kompletność zestawu (zbiornik, 5 słupków, 5 stopek, kraniki, rura przelewowa).
- Przygotuj równe i twarde podłoże.
- Upewnij się, że masz dostęp do wszystkich uszczelek O-ring przed rozpoczęciem montażu.
- Sprawdź, czy zamek błyskawiczny pokrywy działa poprawnie.
Parametry w praktyce
- Zakres temperatur
- -35°C do 80°C
Ilustracje i schematy
- Montaż kraników: Włóż korpus przez otwór, od wewnątrz nałóż uszczelkę O-ring i dokręć nakrętkę filtra.
- Montaż stelaża: Włóż stopki na słupki i wsuń je w pętle na zewnątrz zbiornika.
Zgodność modelu
- Dolny kranik pasuje do standardowych żeńskich złączy węży ogrodowych.
