Instrukcja obsługi spawarki inwertorowej Clarke MMA200A
Kompletny przewodnik użytkownika spawarki inwertorowej Clarke MMA200A. Dowiedz się, jak bezpiecznie podłączyć urządzenie, przygotować stanowisko pracy, ustawić parametry spawania oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Spawarka inwertorowa Clarke MMA200A to urządzenie do spawania metodą MMA. Wymaga zasilania 230V i profesjonalnego podłączenia elektrycznego. Przed użyciem należy założyć odpowiednią odzież ochronną i zapewnić wentylację. str. 2, 11
Najważniejsze czynności
- Podłącz przewody spawalnicze (zacisk masowy do -, uchwyt elektrody do +). str. 11
- Ustaw prąd spawania pokrętłem na panelu przednim. str. 12
Pierwsze uruchomienie
- Podłącz przewody, włóż elektrodę, podłącz zacisk masowy, włącz urządzenie i ustaw prąd. str. 11, 12
Problemy i rozwiązania
Brak zajarzenia łuku
Sprawdź zacisk masowy i stan inwertera.
str. 15
Brak napięcia wyjściowego
Sprawdź, czy urządzenie nie jest przegrzane (wskaźnik termiczny).
str. 15Konserwacja i reset
- W przypadku przegrzania, poczekaj aż wskaźnik termiczny zgaśnie. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 5.05 kg | Masa urządzenia bez opakowania. | str. 19 |
| Zakres prądu | 20A - 200A | Regulowany zakres prądu spawania. | str. 19 |
| Zasilanie | 230V AC 50Hz | Wymagane napięcie zasilania. | str. 19 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 3, 4, 5, 6
- Instrukcja obsługi str. 11, 12, 13
- Dane techniczne str. 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarka inwertorowa Clarke MMA200A to urządzenie przeznaczone do spawania metodą MMA (elektrodą otuloną). Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, zapewnić odpowiednią wentylację oraz przygotować stanowisko pracy wolne od materiałów łatwopalnych. Urządzenie wymaga profesjonalnego podłączenia do sieci elektrycznej 230V przez wykwalifikowanego elektryka.
Zasady bezpieczeństwa
- Ochrona przed oparzeniami: Należy nosić odzież ochronną, rękawice spawalnicze, fartuch oraz obuwie ochronne. Niezbędna jest przyłbica spawalnicza z odpowiednim filtrem chroniącym oczy przed promieniowaniem UV/IR.
- Ochrona przed oparami: Spawanie wytwarza toksyczne opary. Należy zapewnić odpowiednią wentylację lub stosować maski z nawiewem powietrza.
- Ochrona przeciwpożarowa: Usunąć wszelkie materiały łatwopalne z obszaru spawania. W pobliżu powinna znajdować się gaśnica (proszkowa, CO2 lub BCF).
- Ochrona przed porażeniem: Nie pracować w wilgotnym środowisku. Upewnić się, że urządzenie jest prawidłowo uziemione.
Przygotowanie i podłączenie
Przed rozpoczęciem spawania należy upewnić się, że przełącznik ON/OFF znajduje się w pozycji OFF. Podłączyć przewody spawalnicze:
- Przewód z zaciskiem masowym do bieguna ujemnego (-).
- Przewód z uchwytem elektrody do bieguna dodatniego (+).
Podłączyć zacisk masowy do spawanego elementu jak najbliżej miejsca spawania, upewniając się, że powierzchnia jest czysta.
Obsługa spawarki
Po włączeniu urządzenia wyświetlacz na panelu przednim pokaże ustawiony prąd spawania. Ustawić wymagany prąd za pomocą pokrętła. Urządzenie posiada funkcję VRD (Voltage Reduction Device), która obniża napięcie biegu jałowego do bezpiecznych 12V, gdy spawarka nie jest używana. W razie przegrzania zaświeci się wskaźnik termiczny – należy wtedy przerwać pracę i poczekać na ostygnięcie urządzenia.
Rozwiązywanie problemów
W przypadku problemów takich jak brak łuku, niestabilny łuk czy porowatość spoiny, należy sprawdzić połączenia kabli, czystość spawanego materiału oraz poprawność ustawionego prądu. W przypadku awarii wewnętrznych (np. uszkodzenie inwertera) należy skontaktować się z serwisem Clarke.
Konserwacja
Urządzenie wymaga minimalnej konserwacji. Raz w roku (lub częściej w zapylonym środowisku) należy przedmuchać wnętrze urządzenia suchym sprężonym powietrzem przy wyłączonym zasilaniu. Regularnie sprawdzać stan kabli pod kątem uszkodzeń izolacji.
Dane techniczne
- Zasilanie: 230V AC, 50Hz
- Zakres prądu spawania: 20A - 200A
- Średnica elektrod: 2.5 - 4.0 mm
- Waga: 5.05 kg
- Stopień ochrony: IP21S
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Łuk nie zajarza się
Sprawdź połączenie zacisku masowego. Jeśli problem nadal występuje, inwerter może być uszkodzony – skontaktuj się z serwisem.
Brak napięcia wyjściowego
Sprawdź, czy nie zadziałało zabezpieczenie termiczne (czerwona dioda). Poczekaj, aż urządzenie ostygnie.
Porowatość spoiny
Użyj odpowiedniej elektrody, oczyść materiał z rdzy/oleju, zmniejsz odległość między spawanymi krawędziami.
Pęknięcia w spoinie
Oczyść dokładnie materiał przed spawaniem i upewnij się, że prąd spawania jest wystarczający.
Przed użyciem
- Zapewnij odpowiednią wentylację stanowiska pracy.
- Załóż odzież ochronną (rękawice, przyłbica, fartuch).
- Sprawdź stan kabli spawalniczych (brak pęknięć).
- Upewnij się, że zacisk masowy jest dobrze podłączony.
- Sprawdź, czy w pobliżu nie ma materiałów łatwopalnych.
Parametry w praktyce
- Duty Cycle (Cykl pracy)
- Procentowy czas w 10-minutowym okresie, w którym spawarka może pracować przy danym prądzie.
Ilustracje i schematy

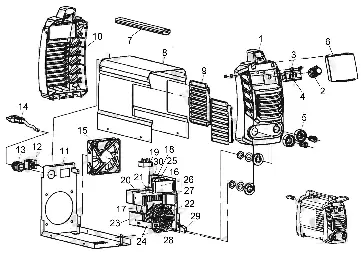

- Schemat budowy urządzenia (widok rozstrzelony) z listą części.
- Wyjaśnienie tabliczki znamionowej z symbolami parametrów.

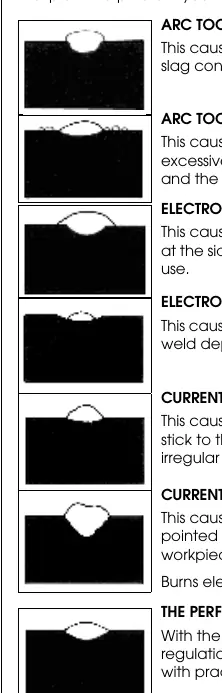

- Ilustracje błędów techniki spawania (zbyt krótki/długi łuk, zbyt szybki/wolny posuw).
Zgodność modelu
- Zalecane elektrody: 2.5 mm, 3.2 mm, 4.0 mm.
- Wymaga zasilania 230V; zalecane gniazdo 16A (IEC 60309).
