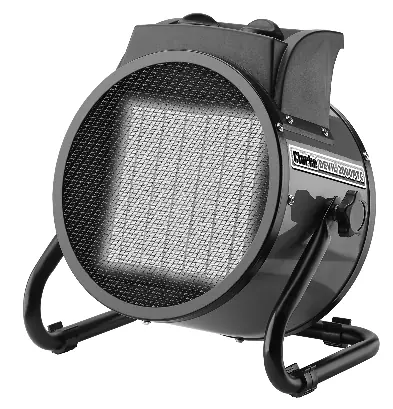

Instrukcja obsługi nagrzewnicy elektrycznej Clarke DEVIL 2000PTC
Szybki przewodnik po obsłudze nagrzewnicy elektrycznej Clarke DEVIL 2000PTC. Dowiedz się, jak bezpiecznie ustawić urządzenie, podłączyć zasilanie, regulować temperaturę i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić nagrzewnicę, ustaw termostat na maksimum, a następnie wybierz tryb pracy (tylko wentylator, grzanie 1 lub grzanie 2) za pomocą przełącznika. Po osiągnięciu temperatury, obracaj termostat w lewo do momentu kliknięcia. str. 8
Najważniejsze czynności
- Regulacja kąta nadmuchu str. 9
- Podłączenie elektryczne str. 7
Pierwsze uruchomienie
- Ustawienie urządzenia na płaskiej powierzchni z zachowaniem 2m odstępu od materiałów łatwopalnych. str. 8
Problemy i rozwiązania
Nagrzewnica nie działa
Sprawdź wtyczkę, bezpiecznik lub zasilanie w gniazdku.
str. 9Konserwacja i reset
- W przypadku zadziałania zabezpieczenia termicznego, urządzenie wznowi pracę automatycznie po wystarczającym schłodzeniu. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc grzewcza | 2000 W | Maksymalna moc przy ustawieniu 2 | str. 2 |
| Napięcie | 230 V / 50 Hz | Wymagane zasilanie | str. 2 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 2
- Zasady bezpieczeństwa str. 4, 5
- Instrukcja obsługi str. 8, 9
- Schemat części str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nagrzewnica elektryczna Clarke DEVIL 2000PTC jest urządzeniem przeznaczonym wyłącznie do użytku w dobrze izolowanych pomieszczeniach. Produkt nie jest zaprojektowany jako główne źródło ciepła. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z wymogiem uziemienia urządzenia oraz zachowania bezpiecznej odległości od materiałów łatwopalnych.
Bezpieczeństwo
- Urządzenie musi być uziemione.
- Nie używać w pobliżu materiałów łatwopalnych, cieczy, gazów ani w miejscach o wysokiej kondensacji.
- Zachować 2 metry odstępu od nagrzewnicy ze wszystkich stron.
- Nie używać przedłużaczy.
- Nie przykrywać urządzenia ani nie blokować wlotów i wylotów powietrza.
- Nie używać w pobliżu wanien, pryszniców czy basenów.
Ustawienie i montaż
Nagrzewnica powinna być umieszczona na płaskiej, stabilnej powierzchni. Aby dostosować kąt nadmuchu, należy poluzować pokrętła (handwheels) po bokach obudowy, ustawić żądany kąt i ponownie dokręcić pokrętła.
Podłączenie elektryczne
Urządzenie wymaga zasilania 230V (50Hz). Wtyczka musi być zgodna ze standardem BS1363/A (13A). Kolory przewodów: niebieski (neutralny), brązowy (pod napięciem), żółto-zielony (uziemienie). Zaleca się podłączenie przez wyłącznik różnicowoprądowy (RCD).
Obsługa
1. Ustaw nagrzewnicę na płaskim podłożu.2. Podłącz do zasilania.3. Ustaw termostat na maksimum (zgodnie z ruchem wskazówek zegara).4. Wybierz tryb pracy za pomocą przełącznika:
- O: Wyłączone
- Ikona wiatraka: Tylko wentylator
- Ikona 1: Wentylator + grzanie 1 (1000W)
- Ikona 2: Wentylator + grzanie 2 (2000W)
Konserwacja
Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć urządzenie od zasilania i pozwolić mu ostygnąć. Czyścić miękką, wilgotną szmatką. Nie używać rozpuszczalników ani materiałów ściernych. Upewnij się, że kratka wlotowa i wylotowa nie są zablokowane.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw połączenie wtyczki i bezpiecznik. Jeśli urządzenie nie grzeje, upewnij się, że przełącznik jest ustawiony na tryb grzania, a termostat nie został wyłączony przez zabezpieczenie termiczne. W razie awarii należy skontaktować się z serwisem Clarke.
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Nagrzewnica nie działa mimo podłączenia
Sprawdź połączenie wtyczki, bezpiecznik lub wyłącznik różnicowoprądowy.
Element grzejny świeci na czerwono
Zbyt wysokie napięcie lub zablokowana kratka wlotowa powietrza.
Działa tylko wentylator, brak grzania
Ustaw przełącznik na tryb grzania lub sprawdź, czy termostat nie wyłączył urządzenia z powodu przegrzania.
Nietypowy hałas
Upewnij się, że nagrzewnica stoi na równym podłożu.
Przed użyciem
- Sprawdź kabel zasilający pod kątem uszkodzeń.
- Upewnij się, że urządzenie stoi na płaskiej powierzchni.
- Zachowaj 2 metry odstępu od materiałów łatwopalnych.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Zainstaluj wyłącznik różnicowoprądowy (RCCB).
Parametry w praktyce
- Thermal cut-out
- Zabezpieczenie termiczne wyłączające grzałki w razie przegrzania.
Ilustracje i schematy

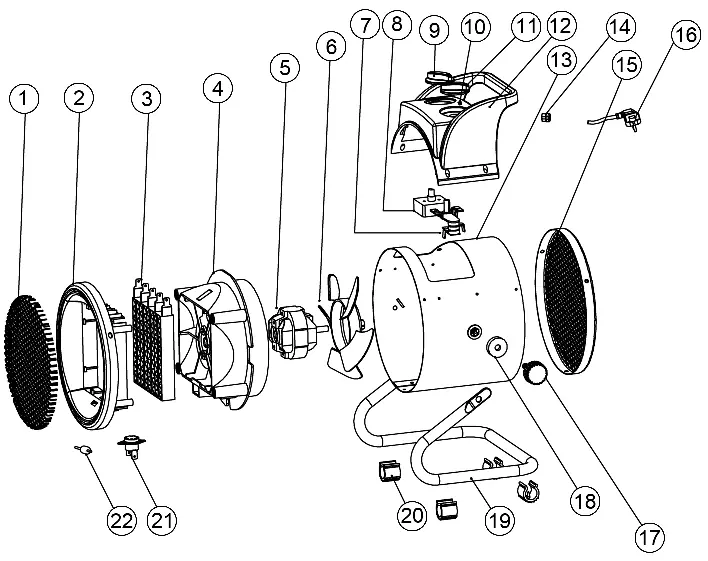

- Schemat części (strona 11) przedstawia budowę urządzenia, w tym kratki, element grzejny PTC, silnik, wentylator i termostat.
Zgodność modelu
- Tylko do dobrze izolowanych pomieszczeń.
- Nie jest przeznaczona jako główne źródło ciepła.
