Instrukcja obsługi kompresora Clarke Airmaster 18/200
Kompletny przewodnik po obsłudze i konserwacji kompresora Clarke Airmaster 18/200. Dowiedz się, jak bezpiecznie instalować, uruchamiać, wymieniać olej i rozwiązywać problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kompresor Clarke Airmaster 18/200 to urządzenie o pojemności 200L z silnikiem 4HP. Wymaga zasilania 230V i podłączenia do gniazda 32A. Codzienna konserwacja obejmuje spuszczanie kondensatu ze zbiornika, a okresowa wymianę oleju (ISO100/SAE30) i czyszczenie filtra powietrza. str. 1, 5, 17
Najważniejsze czynności
- Spuszczanie kondensatu ze zbiornika str. 7, 10, 11
- Wymiana oleju str. 12
Pierwsze uruchomienie
- Upewnij się, że kompresor stoi na równym podłożu, sprawdź poziom oleju i podłącz do odpowiedniego gniazda 32A. str. 5, 6
Problemy i rozwiązania
Kompresor nie startuje
Sprawdź zasilanie lub zresetuj wyłącznik przeciążeniowy (Overload).
str. 14Konserwacja i reset
- W przypadku zadziałania zabezpieczenia przeciążeniowego, wyłącz urządzenie, odczekaj 5-10 minut i naciśnij przycisk Reset. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230 VAC (50Hz) | Wymagane zasilanie | str. 17 |
| Maksymalne ciśnienie | 10 Bar (145psi) | Limit ciśnienia roboczego | str. 17 |
Gdzie szukać w PDF
- Instalacja i podłączenie elektryczne str. 5
- Konserwacja str. 11, 12, 13
- Lista części str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kompresor Clarke Airmaster 18/200 to wydajne urządzenie wymagające odpowiedniej instalacji elektrycznej. Kluczowe wymogi to podłączenie do gniazda 32A oraz zabezpieczenie typu MCB Type C. Przed każdym użyciem należy sprawdzić poziom oleju oraz spuścić kondensat ze zbiornika. Urządzenie wymaga regularnej konserwacji, w tym wymiany oleju i czyszczenia filtra powietrza.
Instalacja
Przed instalacją upewnij się, że wydajność kompresora jest wystarczająca dla używanych narzędzi pneumatycznych. Zalecenia instalacyjne:
- Ustaw urządzenie na twardym, równym podłożu, używając podkładek antywibracyjnych (nie przykręcaj na sztywno do podłogi).
- Zapewnij środowisko wolne od pyłu i wilgoci.
- Zapewnij odpowiednią wentylację dla wlotu powietrza i chłodzenia silnika.
- Pozostaw minimum 500 mm wolnej przestrzeni wokół urządzenia dla celów serwisowych.
- Instalacja elektryczna musi być wykonana przez wykwalifikowanego elektryka.
Podłączenie elektryczne
Uwaga: Kompresor wymaga wtyczki 32A i podłączenia do wyłącznika nadprądowego (MCB) typu C o obciążalności powyżej 32 Amperów. Standardowa wtyczka 13A (BS1363) nie może być używana. Urządzenie musi być uziemione.
Obsługa
Przed uruchomieniem sprawdź poziom oleju (powinien znajdować się wskaźniku poziomu). Aby uruchomić kompresor, podłącz go do zasilania i podnieś przycisk On/Off. Urządzenie będzie pracować, aż zbiornik osiągnie pełne ciśnienie, a następnie wyłączy się automatycznie. Aby wyłączyć, wciśnij przycisk On/Off.
Konserwacja
- Spuszczanie kondensatu: Należy wykonywać codziennie po zakończeniu pracy. Otwórz zawór spustowy na dole zbiornika, aby usunąć nagromadzoną wodę.
- Poziom oleju: Sprawdzaj regularnie. Używaj wyłącznie oleju sprężarkowego ISO100 (SAE30).
- Wymiana oleju: Pierwsza wymiana po 100 godzinach pracy, kolejne co 500 godzin lub co 6 miesięcy.
- Filtr powietrza: Czyść regularnie (miesięcznie lub częściej w zapylonych warunkach). W razie uszkodzenia wymień element filtrujący.
- Pasek napędowy: Wymiana wymaga zdjęcia osłony bezpieczeństwa.
Rozwiązywanie problemów
Jeśli kompresor nie startuje, sprawdź połączenia elektryczne lub czy nie zadziałał wyłącznik przeciążeniowy (Overload). W przypadku zadziałania zabezpieczenia, wyłącz urządzenie, odczekaj 5-10 minut, naciśnij przycisk Reset i włącz ponownie. Jeśli problem powraca, skontaktuj się z serwisem.
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Kompresor zatrzymał się i nie startuje
Sprawdź połączenia elektryczne lub czy nie zadziałał wyłącznik przeciążeniowy. Odczekaj 5-10 minut, naciśnij przycisk Reset i spróbuj ponownie.
Kompresor nie osiąga zadanego ciśnienia i przegrzewa się
Możliwa uszkodzona uszczelka głowicy lub zawór. Skontaktuj się z serwisem.
Wyciek powietrza z zaworu zwrotnego, gdy kompresor nie pracuje
Całkowicie spuść powietrze ze zbiornika, wyjmij wtyczkę zaworu, wyczyść gniazdo i uszczelkę, a następnie złóż ponownie.
Przed użyciem
- Sprawdź, czy kompresor stoi na równym podłożu.
- Upewnij się, że napięcie zasilania jest zgodne z tabliczką znamionową.
- Sprawdź poziom oleju w wizjerze.
- Upewnij się, że wyłącznik jest w pozycji OFF przed podłączeniem do prądu.
- Spuść kondensat ze zbiornika, jeśli urządzenie nie było używane przez ponad 24h.
Parametry w praktyce
- Max ciśnienie 10 Bar
- Maksymalne ciśnienie robocze zbiornika.
- Pojemność 200L
- Objętość zbiornika sprężonego powietrza.
- Olej ISO100 (SAE30)
- Wymagany typ oleju sprężarkowego.
Ilustracje i schematy

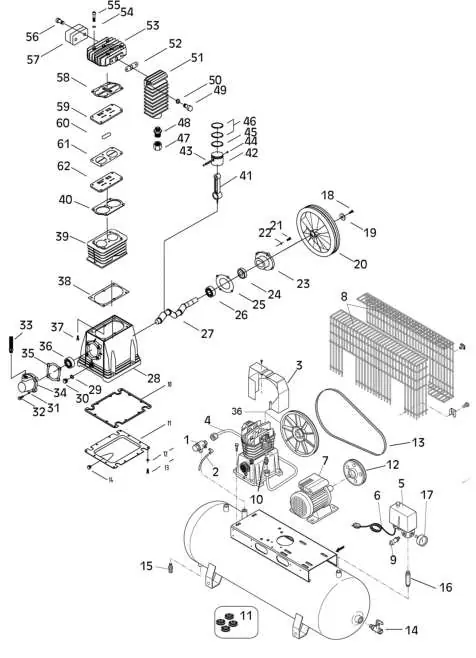

- Schemat części (strona 15) przedstawia budowę wewnętrzną, w tym tłok, głowicę, silnik i zawory.

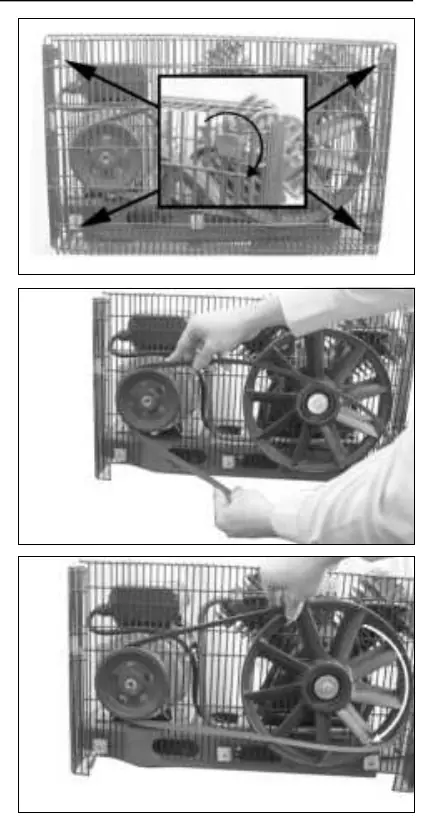

- Instrukcja wymiany paska (strona 13) pokazuje sposób demontażu osłony i prowadzenia paska na kołach pasowych.
