Instrukcja obsługi kompresora tłokowego Clarke Boxer 14/150
Szybki przewodnik po instrukcji obsługi kompresora Clarke Boxer 14/150. Dowiedz się, jak bezpiecznie uruchomić urządzenie, sprawdzić poziom oleju, wymienić pasek napędowy oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kompresora tłokowego Clarke Boxer 14/150. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, procedurami konserwacji oraz sposobem podłączenia urządzenia. Kompresor wymaga zasilania 400V (3-fazowe) i regularnej kontroli poziomu oleju oraz stanu paska napędowego.
Bezpieczeństwo
- Sprężone powietrze jest niebezpieczne – nie kieruj strumienia powietrza na ludzi ani zwierzęta.
- Nie używaj kompresora bez założonej osłony.
- Przed konserwacją zawsze odłącz zasilanie i spuść ciśnienie ze zbiornika.
- Nie pozostawiaj ciśnienia w zbiorniku na noc ani podczas transportu.
- Urządzenie generuje hałas powyżej 70dB(A) – stosuj ochronniki słuchu.
- Nie modyfikuj zaworów bezpieczeństwa.
Podłączenie elektryczne
Instalacja elektryczna musi zostać wykonana przez wykwalifikowanego elektryka. Kompresor powinien być podłączony do sieci zasilającej za pomocą urządzenia zabezpieczającego przed prądem upływowym (RCD). Upewnij się, że bezpieczniki są odpowiednio dobrane do mocy silnika (zgodnie z tabelą w instrukcji).
Przygotowanie do pracy
Przed podłączeniem do zasilania wykonaj następujące czynności:
- Upewnij się, że przycisk OFF jest wciśnięty.
- Usuń plastikową osłonę z głowicy cylindra.
- Ustaw kompresor na równym podłożu.
- Sprawdź poziom oleju – powinien znajdować się między oznaczeniami min i max na bagnecie. Używaj wyłącznie oleju sprężarkowego SAE30.
Obsługa kompresora
Aby uruchomić kompresor, podłącz go do zasilania i wciśnij przycisk ON. Urządzenie będzie pracować, aż zbiornik osiągnie pełne ciśnienie, a następnie wyłączy się automatycznie. Aby podłączyć narzędzia pneumatyczne, użyj zaworów wylotowych. Pamiętaj, aby po zakończeniu pracy wyłączyć kompresor, odłączyć zasilanie i spuścić ciśnienie z węża oraz zbiornika.
Konserwacja i serwis
- Codziennie: Spuszczaj kondensat ze zbiornika za pomocą zaworu spustowego na dole zbiornika. Sprawdzaj poziom oleju.
- Miesięcznie: Czyść filtr powietrza (użyj miękkiej szczotki lub ciepłej wody z mydłem, jeśli to konieczne).
- Co 6 miesięcy / 500 godzin: Wymieniaj olej (pierwsza wymiana po 100 godzinach). Sprawdzaj zawór zwrotny.
- Wymiana paska: W przypadku zużycia, zdejmij osłonę bezpieczeństwa, załóż nowy pasek na małe koło, a następnie ręcznie obracaj duże koło, prowadząc pasek na miejsce.
Rozwiązywanie problemów
Jeśli kompresor nie startuje, sprawdź połączenia elektryczne lub zresetuj wyłącznik przeciążeniowy. Jeśli urządzenie jest bardzo głośne lub nie osiąga ciśnienia, może to oznaczać uszkodzenie uszczelki głowicy lub zaworu – w takim przypadku skontaktuj się z serwisem.
Dane techniczne
- Model: Boxer 14/150
- Maksymalne ciśnienie: 10 Bar
- Zasilanie: 400V AC, 50Hz, 3-fazowe
- Wydajność: 14 CFM
- Pojemność zbiornika: 150 L
- Waga: 75 kg
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Kompresor zatrzymał się i nie startuje
Sprawdź połączenia elektryczne, wyczyść je i dokręć. Sprawdź, czy wyłącznik przeciążeniowy nie zadziałał (wyłącz, odczekaj ok. 5 minut).
Kompresor nie osiąga ciśnienia i przegrzewa się
Prawdopodobnie uszkodzona uszczelka głowicy lub zawór. Skontaktuj się z serwisem.
Wyciek powietrza z zaworu zwrotnego, gdy kompresor nie pracuje
Opróżnij zbiornik, wyjmij wkład zaworu, wyczyść gniazdo i uszczelkę, a następnie złóż ponownie.
Kompresor jest bardzo głośny i stuka
Urządzenie może być uszkodzone i wymaga przeglądu serwisowego.
Przed użyciem
- Sprawdź poziom oleju (między min a max na bagnecie).
- Usuń plastikową osłonę z głowicy cylindra.
- Upewnij się, że kompresor stoi na równym podłożu.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że przycisk OFF jest wciśnięty przed podłączeniem do prądu.
Parametry w praktyce
- Max Pressure (10 Bar)
- Maksymalne ciśnienie robocze, którego nie należy przekraczać.
- Air Displacement (14 CFM)
- Wydajność przepływu powietrza generowana przez kompresor.
- Receiver Capacity (150 L)
- Pojemność zbiornika na sprężone powietrze.
- Voltage (400V AC)
- Wymagane zasilanie trójfazowe.
Ilustracje i schematy
- Schemat rozstrzelony (str. 16) przedstawia wszystkie części składowe kompresora, co ułatwia identyfikację elementów przy naprawach.

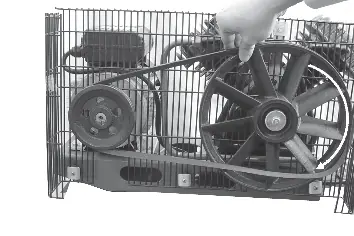

- Instrukcja wymiany paska (str. 13) pokazuje krok po kroku, jak zdemontować osłonę i założyć nowy pasek na koła pasowe.
Zgodność modelu
- Wymaga zasilania 400V 3-fazowego.
- Używaj wyłącznie oleju sprężarkowego SAE30 (nr części 3050801).
