Instrukcja obsługi kompresora akumulatorowego Clarke CTC150LI
Szybki przewodnik po obsłudze kompresora akumulatorowego Clarke CTC150LI. Dowiedz się, jak ładować urządzenie, ustawiać ciśnienie, bezpiecznie pompować opony i dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed użyciem kompresora należy zapoznać się z instrukcją. Ostrzeżenie: Nie używaj funkcji automatycznego wyłączania (Auto Shut Off) przy pompowaniu przedmiotów wymagających ciśnienia poniżej 30 PSI. Urządzenie posiada cykl pracy: 10 minut pracy / 10 minut przerwy.
Opis urządzenia
Kompresor Clarke CTC150LI jest przeznaczony do pompowania opon samochodowych, motocyklowych, rowerowych oraz sprzętu sportowego. Urządzenie wyposażone jest w cyfrowy wyświetlacz, wbudowane światło LED oraz funkcję automatycznego zatrzymania po osiągnięciu zadanego ciśnienia.
Zasilanie i ładowanie
Urządzenie może być zasilane z akumulatora lub bezpośrednio z gniazda 12V w pojeździe.
- Ładowanie akumulatora: Użyj dołączonego zasilacza sieciowego 230V. Trzy paski LED sygnalizują pełne naładowanie. Akumulator można również ładować przez port USB (kabel nie jest dołączony).
- Zasilanie z pojazdu: Podłącz adapter 12V do podstawy kompresora, aż zatrzaśnie się na miejscu.
Obsługa kompresora
- Podłącz wąż wysokociśnieniowy do kompresora, a następnie do zaworu pompowanego przedmiotu.
- Włącz zasilanie.
- Naciśnij przycisk SET, aby wybrać jednostkę ciśnienia (PSI, BAR, KPA, kg/cm2).
- Użyj przycisków + lub -, aby ustawić żądane ciśnienie. Po trzykrotnym mignięciu ekranu system zapamięta ustawienie.
- Naciśnij spust, aby rozpocząć pompowanie.
- Dla pracy ciągłej można użyć blokady spustu (przesuń w górę).
Konserwacja
Utrzymuj urządzenie w czystości, usuwając kurz i brud. Nie używaj agresywnych środków czyszczących. Przechowuj w suchym miejscu. Wtyczka adaptera samochodowego zawiera bezpiecznik 15A, który można wymienić, odkręcając końcówkę wtyczki.
Bezpieczeństwo
- Nie używaj urządzenia w warunkach wilgotnych lub mokrych.
- Nie zakrywaj otworów wentylacyjnych.
- Zawsze sprawdzaj zalecane ciśnienie w instrukcji pojazdu.
- Wąż po użyciu może być gorący – zachowaj ostrożność.
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Urządzenie nie pompuje
Sprawdź naładowanie akumulatora lub poprawne podłączenie do gniazda 12V w pojeździe.
Wyświetlacz zgasł
Naciśnij przycisk wyboru formatu ciśnienia, aby wybudzić urządzenie z trybu uśpienia.
Niedokładny odczyt ciśnienia
Upewnij się, że wąż jest szczelnie podłączony. W przypadku przedmiotów niskociśnieniowych (poniżej 10 PSI) użyj zewnętrznego manometru.
Przed użyciem
- Sprawdź stan węża wysokociśnieniowego pod kątem uszkodzeń.
- Upewnij się, że akumulator jest naładowany.
- Wyczyść zawór opony przed podłączeniem.
- Ustaw żądane ciśnienie przed rozpoczęciem pompowania.
- Upewnij się, że w pobliżu nie ma źródeł ognia ani materiałów wybuchowych.
Parametry w praktyce
- Cykl pracy (Duty cycle)
- 10 minut pracy / 10 minut przerwy – nie przekraczaj tego czasu, aby uniknąć przegrzania silnika.
- Maksymalne ciśnienie
- 10.3 Bar / 150 PSI – nie przekraczaj zalecanego ciśnienia dla pompowanego przedmiotu.
Ilustracje i schematy

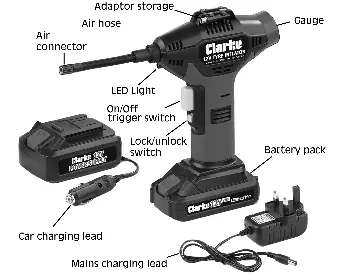

- Panel sterowania: Wyświetlacz pokazuje aktualne ciśnienie, przyciski SET, + i - służą do konfiguracji.
- Blokada spustu: Przesunięcie blokady w górę pozwala na ciągłą pracę bez trzymania spustu.
Zgodność modelu
- Zawory Schrader: Nie wymagają adaptera.
- Zawory Presta: Wymagają użycia dołączonego adaptera wkręcanego na zawór.
