Instrukcja obsługi betoniarki Clarke 125L CCM125D
Szybki przewodnik po instrukcji obsługi betoniarki Clarke 125L (model CCM125D). Dowiedz się, jak bezpiecznie zmontować, uruchomić i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Betoniarka Clarke 125L (model CCM125D) to urządzenie przeznaczone do mieszania betonu. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania odzieży ochronnej (rękawice, okulary, maska przeciwpyłowa). Urządzenie wymaga zasilania 230V i zaleca się stosowanie wyłącznika różnicowoprądowego (RCD).
Montaż
Montaż urządzenia wymaga wykonania szeregu kroków zgodnie z instrukcją:
- Przykręć ramę główną do ramy osi za pomocą śrub M8 x 70mm.
- Zamontuj wspornik do ramy głównej.
- Zainstaluj koła na osiach, zabezpieczając je zawleczkami.
- Zamontuj obudowy łożysk na wałach obrotowych.
- Zainstaluj dolny bęben na ramie głównej.
- Zamontuj płytę regulacji kąta oraz koło przechyłowe.
- Zamontuj zespół silnika/napędu, upewniając się, że płaskie strony wału napędowego i koła pasowego są wyrównane.
- Zamontuj łopatki mieszające do górnego bębna, a następnie połącz górny bęben z dolnym, dbając o wyrównanie otworów montażowych.
Obsługa
Przed załadowaniem materiału zawsze włączaj betoniarkę, aby bęben się obracał. Unikaj uruchamiania urządzenia pod pełnym obciążeniem. W pierwszej kolejności wlewaj wodę, aby zapobiec zapychaniu się mieszalnika, a następnie dodawaj cement i kruszywo. Podczas opróżniania bębna należy mocno trzymać koło przechyłowe i zwolnić blokadę.
Konserwacja
Kluczowe jest utrzymanie betoniarki w czystości. Po każdej zmianie roboczej należy dokładnie umyć bęben wodą, usuwając wszelkie pozostałości cementu, szczególnie wokół łopatek mieszających. Nigdy nie pozwól, aby resztki cementu zaschły wewnątrz bębna. Łożyska są uszczelnione i nie wymagają konserwacji. Okresowo sprawdzaj stan powłoki lakierniczej i usuwaj rdzę.
Dane techniczne
- Pojemność bębna: 125 litrów
- Pojemność mieszania: 79 litrów
- Prędkość obrotowa bębna: 26.6 obr./min
- Klasa pracy: S6 30%
- Waga: 45 kg
- Stopień ochrony: IP44D
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Betoniarka nie uruchamia się
Sprawdź podłączenie do sieci elektrycznej, stan wtyczki oraz bezpiecznik w instalacji.
Zaschnięty cement w bębnie
Nigdy nie uderzaj w bęben narzędziami, aby usunąć zaschnięty beton. Czyść bęben wodą natychmiast po zakończeniu pracy.
Trudności z obracaniem bębna
Sprawdź, czy pasek napędowy jest prawidłowo napięty i czy nie ma przeszkód w mechanizmie napędowym.
Przed użyciem

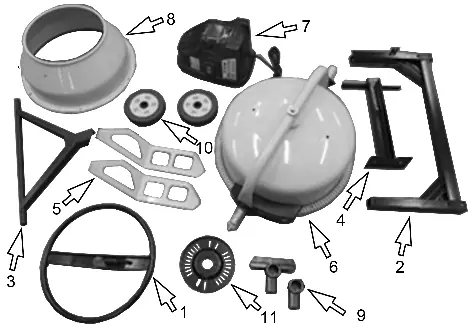

- Sprawdź, czy wszystkie części są obecne zgodnie z listą w instrukcji.
- Upewnij się, że kabel zasilający nie jest uszkodzony.
- Ustaw betoniarkę na twardym, równym podłożu, aby zapobiec przewróceniu.
- Załóż odzież ochronną: rękawice, okulary ochronne i maskę przeciwpyłową.
- Sprawdź, czy wszystkie śruby są dokręcone.
Parametry w praktyce
- Max drum capacity: 125 Litre
- Całkowita objętość bębna.
- Max mixing capacity: 79 Litre
- Maksymalna ilość gotowej mieszanki, jaką można przygotować jednorazowo.
- Duty cycle: S6 30%
- Cykl pracy urządzenia; oznacza, że w 10-minutowym cyklu urządzenie może pracować pod obciążeniem przez 3 minuty.
Ilustracje i schematy

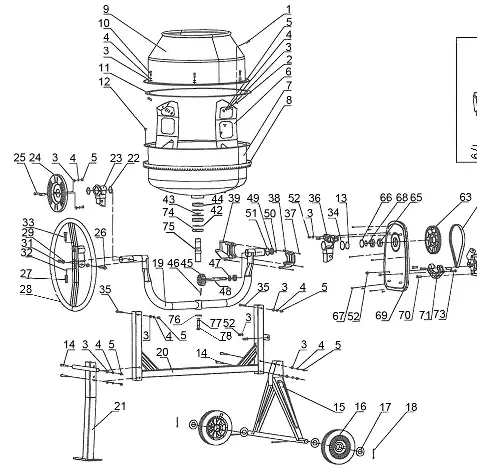

- Schemat części (strona 14) przedstawia rozłożenie wszystkich elementów urządzenia z numeracją.
- Instrukcja montażu (strony 7-9) zawiera ilustracje krok po kroku dotyczące łączenia ramy, kół i bębna.
Zgodność modelu
- Wymaga zasilania 230V 50Hz.
- Zalecane podłączenie przez wyłącznik różnicowoprądowy (RCD).
