Instrukcja obsługi prostownika Clarke ATC12V
Szybki przewodnik po instrukcji obsługi prostownika Clarke ATC12V. Dowiedz się, jak bezpiecznie ładować akumulatory 12V, jak prawidłowo podłączać zaciski oraz jak interpretować wskazania diody LED.
Spis treści
Najważniejsze informacje z instrukcji
Prostownik Clarke ATC12V jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Służy do ładowania akumulatorów kwasowo-ołowiowych 12V. Urządzenie posiada funkcję ładowania podtrzymującego (trickle charging). Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć uszkodzenia akumulatora lub zagrożenia dla użytkownika.
Zasady bezpieczeństwa
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Ładować tylko akumulatory kwasowo-ołowiowe 12V.
- Zawsze odłączaj prostownik od sieci elektrycznej przed podłączeniem lub odłączeniem zacisków od akumulatora.
- Przed ładowaniem upewnij się, że bieguny akumulatora są czyste.
- W przypadku ładowania akumulatora w pojeździe, najpierw podłącz czerwony zacisk (+ve) do nieuziemionego bieguna, a następnie czarny zacisk (-ve) do podwozia, z dala od akumulatora i przewodów paliwowych.
- Zapewnij dobrą wentylację w miejscu ładowania.
- Nie demontuj urządzenia.
Obsługa urządzenia
Przed rozpoczęciem ładowania oczyść okolice korków wlewu akumulatora i uzupełnij poziom wody destylowanej, jeśli jest to konieczne. Upewnij się, że prostownik nie jest podłączony do zasilania.
- Podłącz czerwony zacisk (+ve) do nieuziemionego bieguna akumulatora.
- Podłącz czarny zacisk (-ve) do uziemionego bieguna.
- Podłącz prostownik do sieci elektrycznej i włącz zasilanie.
- Dioda LED na prostowniku zaświeci się, sygnalizując ładowanie.
- Gdy prąd ładowania spadnie poniżej ok. 200mA, ładowanie zostanie zakończone, a dioda LED zgaśnie.
Uwaga: Jeśli dioda LED nie gaśnie, może to oznaczać, że akumulator jest uszkodzony lub w złym stanie.
Dane techniczne
- Zasilanie: 230V, 50Hz, 1 faza
- Maksymalne wyjście: 12V > 500mA (ciągłe)
- Maksymalny prąd: 800mA
Części zamienne
Dostępne są następujące części zamienne:
- Zacisk (Clamp) - nr części HTATC12V01
- Czarna osłona (Black Sheath) - nr części HTATC12V02
- Czerwona osłona (Red Sheath) - nr części HTATC12V03
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Dioda LED nie gaśnie po zakończeniu ładowania.
Może to oznaczać, że akumulator jest uszkodzony lub w złym stanie technicznym.
Przed użyciem
- Sprawdź, czy napięcie akumulatora jest zgodne z napięciem wyjściowym ładowarki (12V).
- Upewnij się, że zaciski i bieguny akumulatora są czyste.
- Uzupełnij poziom elektrolitu wodą destylowaną (jeśli dotyczy).
- Upewnij się, że miejsce ładowania jest dobrze wentylowane.
- Sprawdź, czy kable nie są uszkodzone.
Ilustracje i schematy

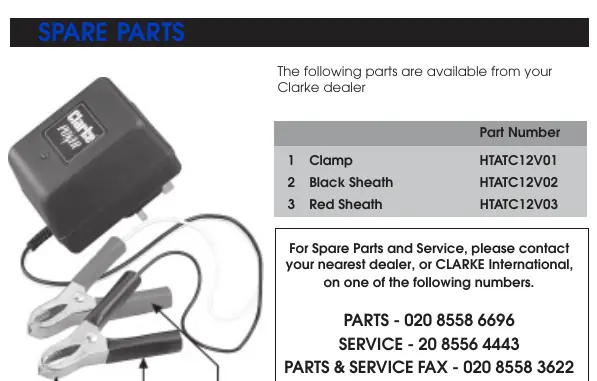

- Schemat przedstawia identyfikację części: 1 - zacisk (clamp), 2 - czarna osłona (black sheath), 3 - czerwona osłona (red sheath).
Zgodność modelu
- Tylko do akumulatorów kwasowo-ołowiowych 12V.
- Tylko do użytku wewnątrz pomieszczeń.
