Instrukcja obsługi kompresora samochodowego Toyota 12V

Szybki przewodnik po instrukcji obsługi kompresora samochodowego Toyota 12V. Dowiedz się, jak bezpiecznie napompować opony, korzystać z manometru oraz rozwiązywać typowe problemy z urządzeniem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 5

Najważniejsze informacje z instrukcji

Kompresor samochodowy Toyota 12V to przenośne urządzenie przeznaczone do pompowania opon, piłek oraz innych przedmiotów dmuchanych. Urządzenie jest zasilane z gniazda zapalniczki samochodowej (12V DC). Kluczowe ograniczenie: nie należy używać kompresora dłużej niż 20 minut bez przerwy. Po każdym 20-minutowym cyklu pracy urządzenie musi ostygnąć przez co najmniej 20 minut przed ponownym użyciem.

Zasady bezpieczeństwa

Używaj urządzenia wyłącznie w dobrze oświetlonym i czystym miejscu.
Nie używaj kompresora w pobliżu łatwopalnych cieczy, ognia lub gazu.
Podłączaj urządzenie wyłącznie do gniazd zasilania 12V DC.
Chroń przewód zasilający przed kontaktem z olejem, gorącymi powierzchniami, ostrymi krawędziami i ruchomymi częściami.
Przed podłączeniem do zasilania upewnij się, że włącznik znajduje się w pozycji OFF.
Nie przekraczaj zalecanego ciśnienia opon określonego przez producenta pojazdu.

Obsługa kompresora

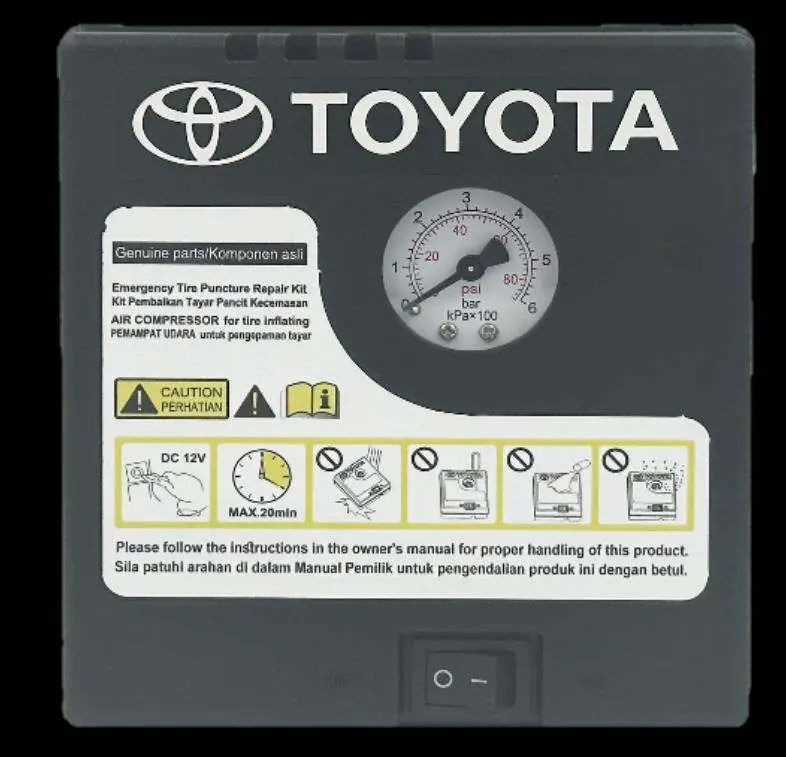

Urządzenie wyposażone jest w manometr wskazujący ciśnienie w PSI (czerwona linia) oraz BAR (czarna linia). W zestawie znajdują się akcesoria do pompowania piłek (igła) oraz zabawek (dysza plastikowa).

Pompowanie opon

Otwórz pokrywę z tyłu kompresora i wyjmij wąż oraz przewód zasilający.
Uruchom silnik pojazdu, zaciągnij hamulec postojowy i ustaw skrzynię biegów w pozycji P (lub neutralnej w manualnej skrzyni).
Przykręć końcówkę węża do wentyla opony.
Podłącz wtyczkę do gniazda zapalniczki w pojeździe.
Włącz kompresor przełącznikiem ON.
Obserwuj wskazania manometru. Po osiągnięciu zalecanego ciśnienia wyłącz urządzenie przełącznikiem OFF.
Odłącz przewód zasilający i odkręć końcówkę węża.

Pompowanie innych przedmiotów

Procedura jest analogiczna do pompowania opon, z tą różnicą, że należy zamontować odpowiednią końcówkę (igłę lub dyszę) na końcu węża przed rozpoczęciem pompowania.

Rozwiązywanie problemów

Jeśli kompresor pracuje, ale nie pompuje, sprawdź szczelność połączenia z wentylem, stan węża oraz czy nie jest on skręcony. Jeśli kompresor pracuje wolno, może to oznaczać przegrzanie (wymagane chłodzenie) lub zbyt niskie napięcie akumulatora pojazdu.

Dane techniczne

Zasilanie: DC 12V
Maksymalne ciśnienie: 80 PSI / 6 BAR
Maksymalny prąd: < 10A
Długość przewodu zasilającego: 2800 mm
Długość węża powietrznego: 600 mm

Praktyczna pomoc

Typowe problemy

Kompresor pracuje, ale nie pompuje

Upewnij się, że końcówka węża jest w pełni dokręcona do wentyla. Sprawdź, czy wąż nie jest uszkodzony, skręcony lub czy nie ma nieszczelności na złączach.

Kompresor pracuje wolno

Urządzenie mogło się przegrzać – wyłącz je i pozwól ostygnąć przez 20 minut. Sprawdź stan akumulatora pojazdu (niskie napięcie może wpływać na wydajność) oraz czy wąż nie jest zablokowany.

Przed użyciem

Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
Sprawdź, czy włącznik jest w pozycji OFF przed podłączeniem do zasilania.
Zaciągnij hamulec postojowy i ustaw bieg w pozycji P (lub neutralnej).
Sprawdź, czy używasz odpowiedniej końcówki do pompowanego przedmiotu.
Upewnij się, że nie przekraczasz 20 minut ciągłej pracy.

Parametry w praktyce

Maksymalne ciśnienie: 80 PSI / 6 BAR – nie przekraczaj tej wartości.
Maksymalny prąd: Poniżej 10A – standardowe zabezpieczenie gniazda zapalniczki.

Ilustracje i schematy

Rysunek na stronie 5 ilustruje prawidłowe podłączenie końcówki węża do wentyla opony.

Zgodność modelu

Urządzenie przeznaczone wyłącznie do zasilania 12V DC.
Nie używać dłużej niż 20 minut bez przerwy.
