Instrukcja naprawy silnika Toyota 12R i 2R

Najważniejsze informacje z instrukcji

Niniejsza instrukcja stanowi kompletny przewodnik serwisowy dla silników Toyota 12R oraz 2R. Dokument zawiera szczegółowe procedury diagnostyczne, naprawcze oraz konserwacyjne. Instrukcja jest przeznaczona dla wykwalifikowanych mechaników i zawiera niezbędne dane techniczne, momenty dokręcania oraz opisy specjalistycznych narzędzi serwisowych.

Informacje ogólne

Silniki 2R i 12R to czterocylindrowe jednostki typu OHV (over-head valve). Instrukcja opisuje budowę silnika, w tym układu rozrządu, tłoków, korbowodów oraz układów pomocniczych. Przed przystąpieniem do prac należy zapoznać się z zaleceniami dotyczącymi bezpieczeństwa i dbałości o elementy pojazdu.

Regulacja silnika (Tune-up)

Regularna konserwacja jest kluczowa dla utrzymania osiągów silnika. Główne czynności obejmują:

• Akumulator: Kontrola gęstości elektrolitu i stanu połączeń.
• Układ chłodzenia: Kontrola szczelności i poziomu płynu.
• Pasek wentylatora: Kontrola naciągu (8-13 mm ugięcia przy nacisku 10 kg).
• Świece zapłonowe: Kontrola stanu elektrod i przerwy (0.8 mm).
• Zapłon: Ustawienie kąta wyprzedzenia zapłonu (8° BTDC przy 550 obr./min).
• Luz zaworowy: Regulacja na gorącym silniku (ssące 0.203 mm, wydechowe 0.356 mm).

Naprawa główna silnika

Instrukcja zawiera szczegółowe kroki demontażu i montażu silnika, w tym:

• Procedury wyjmowania silnika z pojazdu (różne dla serii RT/RN oraz RH/RY).
• Demontaż głowicy, tłoków, korbowodów i wału korbowego.
• Inspekcja i naprawa elementów (głowica, zawory, prowadnice, blok silnika).
• Procedury montażowe z uwzględnieniem momentów dokręcania śrub.

Układy pomocnicze

Dokument szczegółowo omawia serwisowanie następujących układów:

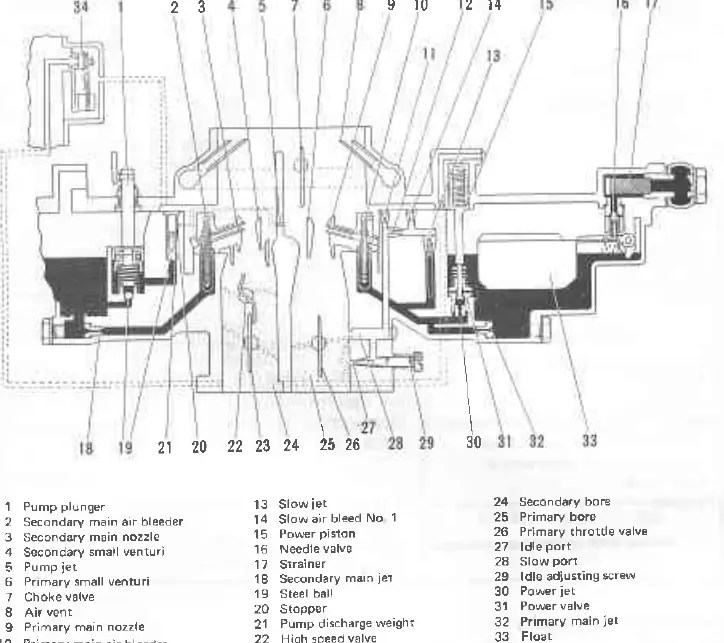

• Układ paliwowy: Budowa i regulacja gaźnika, serwis pompy paliwa i filtra.
• Układ smarowania: Serwis pompy oleju i filtra oleju.
• Układ chłodzenia: Serwis pompy wody, termostatu i chłodnicy.
• Układ ładowania: Diagnostyka i naprawa alternatora oraz regulatora napięcia.
• Układ rozruchowy: Serwis rozrusznika i akumulatora.
• Układ zapłonowy: Serwis aparatu zapłonowego, cewki i przewodów wysokiego napięcia.

Dane techniczne

Instrukcja zawiera obszerne tabele specyfikacji, w tym momenty dokręcania dla wszystkich kluczowych połączeń śrubowych, wymiary serwisowe tłoków, pierścieni, wału korbowego oraz ustawienia gaźnika.
