Instrukcja wymiany konwertera wiązki haka holowniczego Toyota Tacoma 1999-2000 (Kampania...
Szybki przewodnik po kampanii serwisowej 10H dla Toyota Tacoma 1999-2000. Sprawdź zakres VIN, listę części i procedurę weryfikacji konwertera wiązki haka holowniczego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne techniczne dotyczące specjalnej kampanii serwisowej (SSC) 10H, obejmującej wymianę konwertera wiązki haka holowniczego w wybranych modelach Toyota Tacoma z lat 1999-2000. Przed przystąpieniem do prac należy zweryfikować kwalifikowalność pojazdu w systemie TDN/TIS oraz sprawdzić, czy pojazd posiada oryginalny hak holowniczy Toyota.
Weryfikacja kwalifikowalności pojazdu
Proces weryfikacji przebiega zgodnie z następującym schematem:
- Sprawdź zakres numerów VIN pojazdu.
- Sprawdź, czy na pojeździe znajduje się etykieta ukończenia kampanii (SSC Completion Label).
- Zweryfikuj status w systemie TDN/TIS.
- Jeśli pojazd nie posiada zainstalowanego oryginalnego haka holowniczego Toyota, żadne działania nie są wymagane.
- Jeśli hak jest zainstalowany, sprawdź, czy posiada konwerter wiązki haka podlegający wymianie.
- W przypadku konieczności, przeprowadź wymianę zgodnie z instrukcją, a następnie wykonaj kontrolę funkcjonalną.
- Po zakończeniu prac należy wypełnić zgłoszenie SSC i nakleić etykietę ukończenia kampanii.
Zakres modeli i VIN
Kampania dotyczy modelu Toyota Tacoma z lat 1999 oraz 2000. Weryfikacja musi odbywać się na podstawie numerów VIN przypisanych do konkretnych kodów VDS (np. NL42N, VL52N, VN52N, NM92N, SM92N, SN92N, PM62N, WM72N, WN72N, WN74N). Należy zawsze sprawdzać aktualną kwalifikowalność w systemie serwisowym przed rozpoczęciem naprawy.
Części i przygotowanie

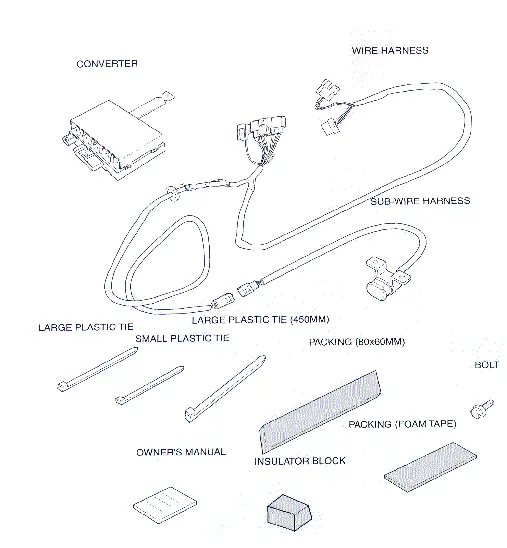

Do przeprowadzenia naprawy wymagany jest zestaw części o numerze katalogowym 08921-04850 (Trailer Harness Kit). Zestaw zawiera konwerter, wiązkę przewodów, wiązkę pomocniczą, opaski zaciskowe, taśmę piankową oraz instrukcję obsługi.
Komponenty

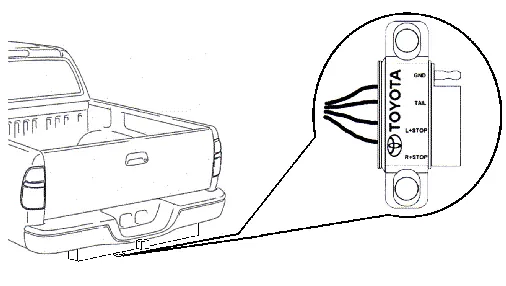

Konwerter wiązki haka holowniczego jest zlokalizowany w tylnej części pojazdu, w pobliżu haka holowniczego. Urządzenie posiada wyprowadzenia oznaczone jako GND, TAIL, L+STOP oraz R+STOP.
Praktyczna pomoc
Typowe problemy
Pojazd nie kwalifikuje się do kampanii
Sprawdź zakres VIN, obecność etykiety ukończenia kampanii oraz zweryfikuj status w systemie TDN/TIS.
Brak oryginalnego haka holowniczego Toyota
Jeśli pojazd nie posiada oryginalnego haka Toyota, wymiana konwertera nie jest wymagana.
Nieprawidłowe działanie po wymianie
Przeprowadź procedurę kontroli funkcjonalnej (Functional Check) zgodnie z pełną instrukcją serwisową.
Przed użyciem
- Sprawdź zakres VIN pojazdu (1999-2000 Tacoma).
- Sprawdź, czy na pojeździe znajduje się etykieta ukończenia kampanii (SSC Completion Label).
- Zweryfikuj kwalifikowalność w systemie TDN/TIS.
- Upewnij się, że zainstalowany jest oryginalny hak holowniczy Toyota.
- Przygotuj standardowe narzędzia ręczne.
Ilustracje i schematy
- Schemat przepływu operacji (Operation Flow Chart) pokazuje proces decyzyjny: od weryfikacji VIN, przez sprawdzenie obecności haka i wiązki, aż po wymianę i finalną kontrolę.
Zgodność modelu
- Dotyczy tylko modeli Toyota Tacoma z lat 1999-2000.
- Wymagane posiadanie oryginalnego haka holowniczego Toyota.
