Instrukcja montażu przełączników kołyskowych KFI 106180-AP
Szybki przewodnik instalacji zestawu przełączników kołyskowych KFI 106180-AP do pługów V-Plow. Zawiera schematy okablowania, instrukcje podłączenia zasilania oraz wskazówki montażowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu zestawu przełączników kołyskowych KFI 106180-AP, przeznaczonych do sterowania pługami typu V-Plow. Dokument zawiera schemat okablowania oraz wytyczne dotyczące podłączenia elektrycznego do akumulatora i zasilania sterowanego stacyjką.

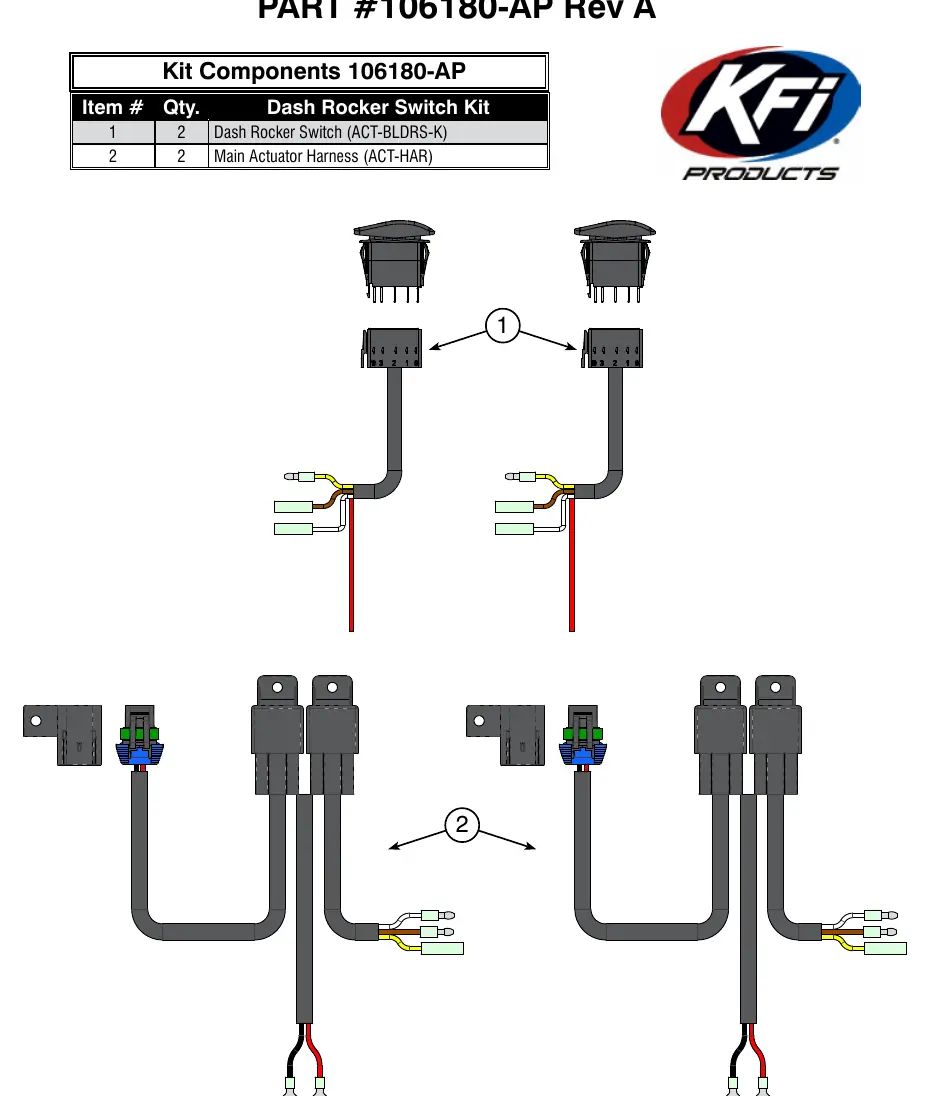

Elementy zestawu
- 2x Przełącznik kołyskowy (ACT-BLDRS-K)
- 2x Wiązka główna siłownika (ACT-HAR)
Instrukcja montażu
- Podłącz czerwone i czarne przewody z obu wiązek głównych siłowników (2A i 2B) do akumulatora: czerwony do bieguna dodatniego (+), czarny do ujemnego (-).
- Podłącz czerwone przewody z obu przełączników kołyskowych (1A i 1B) do źródła zasilania sterowanego stacyjką (Keyed Power). Użyj próbnika napięcia, aby znaleźć przewód, w którym prąd pojawia się tylko po przekręceniu kluczyka w pozycję ON.
- Połącz przewody brązowe, żółte i białe z przełącznika (1A) z odpowiednimi przewodami wiązki siłownika (2A): brązowy (żeński) do brązowego (męskiego), żółty (męski) do żółtego (żeńskiego), biały (żeński) do białego (męskiego).
- Powtórz krok 3 dla drugiego przełącznika (1B) i drugiej wiązki (2B).
- Zamontuj przekaźniki w czystym i suchym miejscu, zapewniając odpowiedni odstęp od elementów metalowych, gorących i ostrych. W razie potrzeby wywierć otwór montażowy i zabezpiecz opaskami lub wkrętami.
- Zabezpiecz osłony przeciwpyłowe na wiązkach głównych (2A i 2B) z przodu maszyny za pomocą opasek zaciskowych.
Szablon wycięcia
W przypadku montażu przełączników w panelu, należy wykonać otwór o wymiarach 1.450" (36.83 mm) na 0.830" (21.08 mm).
Opcjonalne akcesoria
KFI oferuje opcjonalny pilot ręczny do pługów V-Plow, który umożliwia sterowanie pługiem z zaprogramowanymi ustawieniami. System można zintegrować z obecną konfiguracją poprzez instalację wiązki pilota ręcznego.
Informacje o producencie
KFI
Praktyczna pomoc
Typowe problemy
Brak reakcji siłownika po instalacji
Sprawdź poprawność połączeń kolorystycznych (brązowy, żółty, biały) między przełącznikiem a wiązką siłownika.
Przełącznik nie działa po wyłączeniu zapłonu
Upewnij się, że czerwony przewód przełącznika jest podłączony do źródła zasilania sterowanego stacyjką (Keyed Power), a nie do stałego zasilania.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części
- Zidentyfikuj źródło zasilania sterowane stacyjką (Keyed Power) za pomocą próbnika napięcia
- Przygotuj narzędzia: wiertarkę, opaski zaciskowe, wkręty
- Upewnij się, że przewody są poprowadzone z dala od gorących i ostrych elementów maszyny
Parametry w praktyce
- Wymiary wycięcia
- Wymagany otwór montażowy dla przełącznika: 1.450" (36.83 mm) x 0.830" (21.08 mm).
Ilustracje i schematy
- Schemat przedstawia połączenie dwóch wiązek siłowników z akumulatorem oraz przełącznikami kołyskowymi.
- Wskazuje na konieczność podłączenia przewodów zasilających do akumulatora oraz przewodów sterujących do stacyjki.
Zgodność modelu
- Zestaw przeznaczony do pługów typu V-Plow.
- Możliwość rozbudowy o opcjonalny pilot ręczny KFI.
