Instrukcja montażu zestawu oświetlenia LED AURA PRO 10PC
Kompletny przewodnik instalacji zestawu oświetlenia LED AURA PRO 10PC. Dowiedz się, jak poprawnie podłączyć okablowanie, zabezpieczyć złącza przed wilgocią, zamontować skrzynkę sterowniczą oraz skonfigurować aplikację OPT7 Connect.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu należy pamiętać o kluczowych ograniczeniach technicznych:
- Ograniczenie prądowe: Zestaw nie może być podłączony do obwodu przekraczającego 10 Amperów, co może doprowadzić do awarii.
- Odporność na temperaturę: Wszystkie elementy (paski LED, skrzynka sterownicza, okablowanie) muszą być zamontowane w miejscach, gdzie temperatura nie przekracza 85°C.
- Wodoodporność: Skrzynka sterownicza oraz złącza LED nie są wodoodporne. Należy je zabezpieczyć przed warunkami atmosferycznymi i wilgocią.
Elementy zestawu
- Paski LED
- Skrzynka sterownicza AURA Bluetooth
- Różne przedłużacze przewodów
- Wiązka zasilająca z włącznikiem/wyłącznikiem
- Opaski zaciskowe (zipties)
- Zestaw montażowy
- Rozdzielacze typu Y
Instalacja
- Kontrola: Sprawdź zawartość zestawu, aby upewnić się, że wszystkie elementy są obecne.
- Planowanie: Zaplanuj rozmieszczenie pasków LED i upewnij się, że przewody mają wystarczającą długość, aby dotrzeć do skrzynki sterowniczej w wybranym miejscu.
- Aplikacja: Zeskanuj kod QR znajdujący się na tylnej części skrzynki sterowniczej, aby pobrać aplikację OPT7 Connect.
- Montaż skrzynki: Zamocuj skrzynkę sterowniczą w wybranym miejscu za pomocą rzepów lub opasek zaciskowych. Umieść ją w miejscu chronionym przed czynnikami zewnętrznymi.
- Montaż pasków: Zamocuj paski LED i zabezpiecz całe okablowanie opaskami zaciskowymi, trzymając je z dala od ruchomych części motocykla.
- Parowanie: Otwórz aplikację OPT7 Connect, sparuj smartfon ze skrzynką sterowniczą i wybierz żądany kolor.
Podłączenie świateł hamowania (AUX)
Zestaw umożliwia podłączenie funkcji świateł hamowania. W tym celu należy podłączyć przewód pomocniczy (AUX) do przewodu sygnałowego światła hamowania (przewód dodatni +). W ustawieniach aplikacji kolor przewodu AUX należy ustawić wyłącznie na czerwony, jeśli jest on podłączony do światła hamowania.
Ważne wskazówki dotyczące konserwacji
Złącza LED nie są wodoodporne. Aby zapewnić długowieczność zestawu, konieczne jest użycie rurek termokurczliwych lub taśmy izolacyjnej wokół wszystkich złączy LED, aby chronić je przed wilgocią i korozją.
Informacje o producencie
AurA Sound Equipment
Praktyczna pomoc
Typowe problemy
Zestaw nie działa lub uległ awarii
Sprawdź, czy pobór prądu w obwodzie nie przekracza 10A. Przekroczenie tej wartości powoduje trwałe uszkodzenie.
Złącza LED ulegają korozji lub przestają łączyć
Złącza nie są wodoodporne. Zabezpiecz każde połączenie rurką termokurczliwą lub taśmą izolacyjną.
Skrzynka sterownicza uległa uszkodzeniu
Skrzynka nie jest wodoodporna. Upewnij się, że jest zamontowana w miejscu chronionym przed deszczem i wilgocią.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy wymienione w instrukcji.
- Zaplanuj trasę prowadzenia przewodów, aby uniknąć ruchomych części motocykla.
- Upewnij się, że masz dostęp do rurek termokurczliwych lub taśmy izolacyjnej.
- Sprawdź, czy miejsce montażu nie nagrzewa się powyżej 85°C.
Parametry w praktyce
- Limit prądu 10A
- Maksymalne dopuszczalne obciążenie elektryczne zestawu.
- Limit temperatury 85°C
- Maksymalna temperatura otoczenia dla komponentów zestawu.
Ilustracje i schematy

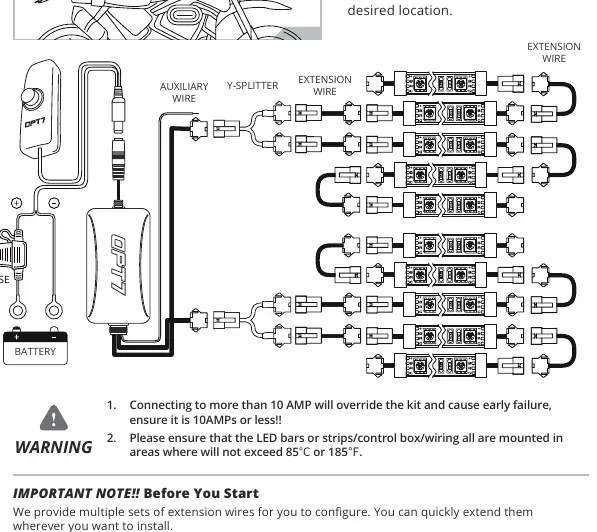

- Schemat pokazuje podłączenie zasilania bezpośrednio do akumulatora z bezpiecznikiem.
- Ilustracja przedstawia sposób łączenia pasków LED za pomocą rozdzielaczy Y i przedłużaczy.
Zgodność modelu
- Aplikacja OPT7 Connect wymaga systemu iOS 12+ lub Android 6+.
