Instrukcja obsługi kompresora samochodowego Husky 12V DC A1215-005
Szybki przewodnik po instrukcji obsługi kompresora Husky 12V DC (model A1215-005). Dowiedz się, jak podłączyć urządzenie, ustawić ciśnienie, korzystać z różnych trybów pracy oraz jak wymienić bezpiecznik w wtyczce zasilającej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kompresor Husky 12V DC (model A1215-005) to przenośne urządzenie zasilane z gniazda zapalniczki samochodowej (12V). Urządzenie posiada funkcję automatycznego wyłączania po osiągnięciu zadanego ciśnienia oraz wbudowany wyświetlacz cyfrowy. Przed użyciem upewnij się, że gniazdo zasilania w pojeździe ma wydajność prądową co najmniej 10A.

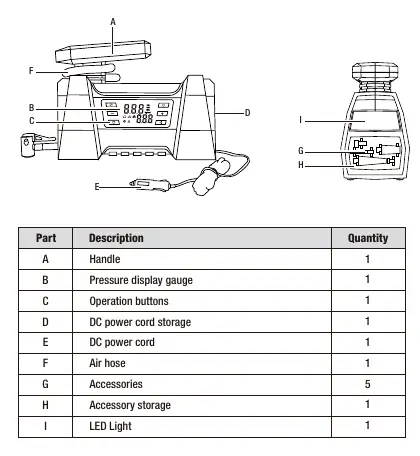

Opis urządzenia i elementy zestawu
W skład zestawu wchodzi kompresor wyposażony w:
- Wąż powietrzny z wymiennymi końcówkami.
- Wyświetlacz cyfrowy z panelem sterowania.
- Wbudowane oświetlenie LED.
- Schowek na przewód zasilający 12V.
- Zestaw 5 akcesoriów (adapterów) do różnych zaworów.
Przygotowanie do pracy
Przed rozpoczęciem pompowania należy wybrać odpowiedni adapter:
- Zawory samochodowe (Schrader): Nie wymagają dodatkowego adaptera.
- Zawory rowerowe (Presta/Sclaverand): Wymagają użycia odpowiedniego adaptera z zestawu.
- Piłki i inne przedmioty: Wymagają użycia igły lub końcówki manualnej.
Adaptery należy wkręcić w wąż ciśnieniowy przed podłączeniem do zaworu pompowanego przedmiotu.
Obsługa urządzenia
- Podłącz wtyczkę 12V do gniazda zapalniczki w pojeździe.
- Włącz urządzenie przyciskiem zasilania.
- Wybierz tryb pracy (samochód, motocykl, rower, piłka) przyciskiem trybu.
- Ustaw żądane ciśnienie za pomocą przycisków "+" lub "-".
- Podłącz wąż do zaworu i naciśnij przycisk zasilania, aby rozpocząć pompowanie. Urządzenie zatrzyma się automatycznie po osiągnięciu ustawionej wartości.
Wymiana bezpiecznika
Jeśli urządzenie nie włącza się, sprawdź bezpiecznik w wtyczce zasilającej:
- Odkręć końcówkę wtyczki zapalniczki.
- Wyjmij przepalony bezpiecznik.
- Włóż nowy bezpiecznik o odpowiednich parametrach.
- Zakręć końcówkę wtyczki.
Rozwiązywanie problemów
- Wolne pompowanie: Sprawdź, czy wąż jest szczelnie dokręcony i czy nie ma wycieków powietrza.
- Urządzenie nie pompuje: Sprawdź, czy ciśnienie w oponie nie jest wyższe niż ustawiona wartość docelowa.
- Błąd IRR na wyświetlaczu: Wyłącz urządzenie, odczekaj 5 sekund lub odłącz zasilanie i podłącz ponownie.
Dane techniczne
- Maksymalne ciśnienie robocze: 100 PSI.
- Zasilanie: 12V DC.
- Długość przewodu zasilającego: ok. 4,26 m (14 stóp).
- Długość węża: 24 cale (ok. 61 cm).
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Wolne tempo pompowania
Sprawdź, czy wąż jest szczelnie dokręcony do zaworu i czy nie ma wycieków powietrza na połączeniach.
Urządzenie włącza się, ale nie pompuje
Sprawdź, czy aktualne ciśnienie w oponie nie jest wyższe niż ustawiona wartość docelowa na wyświetlaczu.
Wyświetlacz pokazuje błąd IRR
Wyłącz urządzenie, odczekaj 5 sekund lub odłącz zasilanie i podłącz ponownie, a następnie włącz.
Brak zasilania (urządzenie się nie włącza)
Sprawdź, czy gniazdo zapalniczki jest sprawne oraz czy bezpiecznik w wtyczce zasilającej nie jest przepalony.
Przed użyciem
- Upewnij się, że gniazdo 12V w pojeździe ma wydajność co najmniej 10A.
- Rozwiń całkowicie przewód zasilający przed użyciem.
- Wybierz odpowiedni adapter do typu zaworu (Schrader, Presta, igła).
- Upewnij się, że wąż jest szczelnie dokręcony do zaworu przed rozpoczęciem pompowania.
Parametry w praktyce
- Maksymalne ciśnienie
- 100 PSI - maksymalne ciśnienie, do którego urządzenie może napompować przedmiot.
- Długość przewodu
- 14 stóp (ok. 4,26 m) - zasięg przewodu zasilającego od gniazda do kompresora.
Ilustracje i schematy
- Panel sterowania: Wyświetla aktualne ciśnienie, wybraną jednostkę (PSI, bar, kPa, kg/cm²) oraz tryb pracy.
- Wtyczka 12V: Zawiera bezpiecznik przeciążeniowy, który chroni urządzenie przed uszkodzeniem.
Zgodność modelu
- Obsługuje zawory samochodowe (Schrader), rowerowe (Presta) oraz igły do piłek.
- Urządzenie nie jest przeznaczone do pompowania przedmiotów o bardzo niskim ciśnieniu (np. balony), gdzie pomiar może być niemożliwy.
