Instrukcja obsługi skrzyni i szafki narzędziowej Husky 27 cali z 11 szufladami
Szybki przewodnik po instrukcji obsługi skrzyni i szafki narzędziowej Husky 27 cali (11 szuflad). Dowiedz się, jak bezpiecznie zmontować zestaw, konserwować szuflady i kółka oraz poznać limity obciążenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy skrzyni i szafki narzędziowej Husky 27 cali (model 410-027-0111). Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa:
- Bezpieczeństwo: Zawsze pchaj urządzenie, nigdy go nie ciągnij. Używaj hamulców, gdy szafka stoi w miejscu. Do przesuwania szafki wymagane są dwie osoby.
- Stabilność: Ładuj szafkę od dołu do góry, aby uniknąć przewrócenia. Nie otwieraj więcej niż jednej szuflady jednocześnie.
- Ograniczenia: Nie montuj szafki do pojazdów, nie stawaj na niej i nie używaj urządzeń mechanicznych do holowania.
- Specyfikacja: Maksymalne obciążenie każdej szuflady wynosi 100 funtów (ok. 45 kg). Kółka wytrzymują łączne obciążenie do 1500 funtów (ok. 680 kg).
Montaż zestawu
Do montażu wymagany jest klucz 10 mm oraz 13 mm (lub nasadki). Zaleca się montaż w miejscu docelowym, ponieważ szafka jest ciężka.

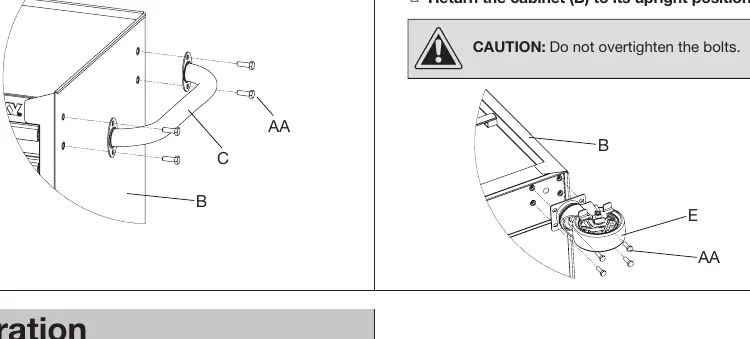

- Uchwyt szafki: Umieść uchwyt (C) nad otworami w szafce (B) i przykręć go za pomocą śrub (AA). Otwory są gwintowane, nie wymagają nakrętek.
- Kółka: Zablokuj szuflady i połóż szafkę na górze (użyj opakowania, aby chronić wykończenie). Przykręć kółka obrotowe (E) po stronie uchwytu, a kółka stałe (D) po przeciwnej stronie za pomocą śrub (AA). Nie dokręcaj śrub zbyt mocno.
Obsługa szuflad

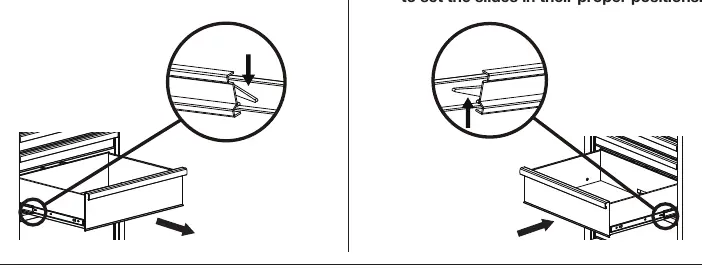

Szuflady można łatwo wyjmować i wkładać ponownie:
- Wyjmowanie: Wysuń szufladę całkowicie. Pchnij jedną dźwignię zwalniającą w górę, a drugą w dół, jednocześnie wyciągając szufladę.
- Wkładanie: Wysuń prowadnice, wsuń wsporniki szuflady w szczeliny prowadnic i zamknij szufladę, aby ustawić mechanizm w poprawnej pozycji.
Konserwacja i pielęgnacja
Regularna konserwacja zapewnia długą żywotność produktu:
- Kółka: Smaruj kółka raz w roku wysokiej jakości smarem do łożysk.
- Prowadnice: Smaruj prowadnice szuflad co pół roku.
- Czyszczenie: Czyść fronty i powierzchnie łagodnym detergentem z wodą. Można stosować wosk samochodowy, aby chronić wykończenie.

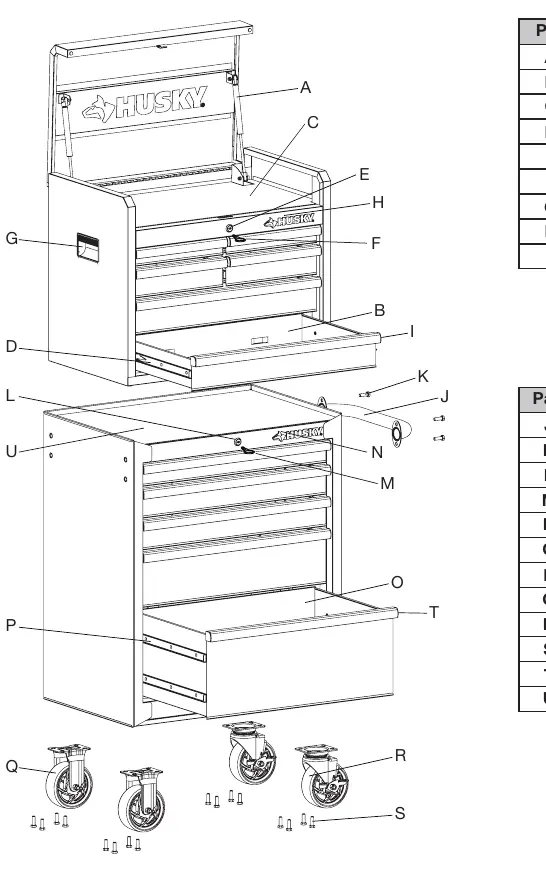

Części zamienne
W przypadku brakujących części lub potrzeby wymiany, skontaktuj się z obsługą klienta Husky pod numerem 1-888-43-HUSKY. Lista części obejmuje m.in. siłowniki gazowe, prowadnice szuflad, kółka, zamki i uchwyty.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Szafka przewraca się podczas otwierania szuflad
Nie otwieraj więcej niż jednej szuflady naraz. Ładuj szafkę od dołu do góry, aby zachować środek ciężkości.
Trudności z przesuwaniem szafki
Upewnij się, że hamulce są zwolnione. Do przesuwania szafki wymagane są dwie osoby. Pchaj, nie ciągnij.
Przed użyciem
- Sprawdź, czy masz wszystkie części (śruby, kółka, uchwyt).
- Przygotuj klucz 10 mm i 13 mm.
- Zmontuj zestaw w miejscu docelowym, ponieważ jest ciężki.
- Upewnij się, że szuflady są zablokowane przed montażem kółek.
Parametry w praktyce
- Maksymalne obciążenie szuflady
- 100 funtów (ok. 45 kg) na każdą szufladę.
Ilustracje i schematy

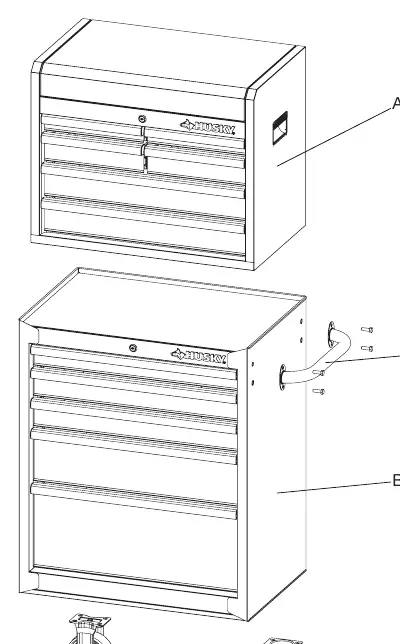

- Schemat montażu uchwytu szafki (część C) za pomocą śrub (AA).
- Schemat montażu kółek obrotowych (E) i stałych (D) do spodu szafki.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku stacjonarnego i przemieszczania wewnątrz pomieszczeń.
- Nie montować do pojazdów.
