Instrukcja obsługi wózka narzędziowego CAT CT1CYR
Szybki przewodnik po montażu i obsłudze wózka narzędziowego CAT CT1CYR. Dowiedz się, jak poprawnie zamontować kółka i uchwyt, jak wyjmować i instalować szuflady oraz jak dbać o konserwację prowadnic.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji wózka narzędziowego CAT model CT1CYR. Dokument zawiera wytyczne dotyczące instalacji elementów wyposażenia, obsługi mechanizmu blokującego oraz procedury demontażu i montażu szuflad.
Montaż wózka
Przed rozpoczęciem użytkowania należy przeprowadzić montaż podstawowych elementów:
- Uchwyt boczny: Należy go zamontować do boku wózka przy użyciu dołączonych śrub.
- Kółka: Wózek wyposażony jest w 2 kółka stałe oraz 2 kółka skrętne. Kółka skrętne muszą zostać zamontowane po tej samej stronie wózka.
Obsługa szuflad
Wózek posiada system szuflad z prowadnicami wyposażonymi w blokady. Aby wyjąć szufladę, należy:
- Wysunąć szufladę.
- Jednocześnie zwolnić blokady na prowadnicach: lewą dźwignię pchnąć w górę, a prawą dźwignię pchnąć w dół.
- Wysunąć szufladę z prowadnic.
Aby zainstalować szufladę, należy wysunąć prowadnice, dopasować szynę szuflady do prowadnicy i wsunąć ją do środka. Przy pierwszym wsuwaniu odczuwalny opór jest zjawiskiem normalnym. Należy wsunąć szufladę do końca i wysunąć ją 2-3 razy, aby sprawdzić płynność działania.
Konserwacja
Aby zapewnić płynne działanie prowadnic, należy je okresowo smarować lekkim smarem. Czynność tę należy wykonywać co najmniej dwa razy w roku lub częściej, w zależności od intensywności użytkowania. Mechanizm blokujący wózka obsługiwany jest za pomocą kluczyka; przed zablokowaniem należy upewnić się, że wszystkie szuflady są całkowicie zamknięte.
Praktyczna pomoc
Typowe problemy
Szuflada stawia opór przy wsuwaniu
Jest to normalne zjawisko przy nowym montażu. Wsuń szufladę do końca i wysuń ją 2-3 razy, aby sprawdzić, czy działa płynnie.
Szuflada nie działa płynnie po montażu
Wyjmij szufladę i zainstaluj ją ponownie, upewniając się, że prowadnice są poprawnie osadzone.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części: uchwyt, kółka, śruby, klucze.
- Upewnij się, że kółka skrętne są zamontowane po tej samej stronie wózka.
- Zamontuj uchwyt boczny za pomocą dołączonych śrub.
- Upewnij się, że szuflady są zamknięte przed użyciem blokady.
Ilustracje i schematy

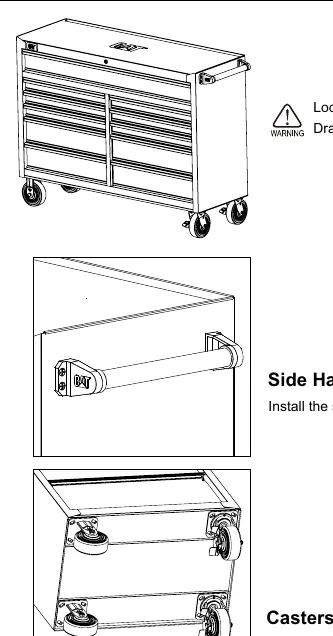

- Strona 1: Schemat montażu uchwytu bocznego oraz rozmieszczenia kółek.

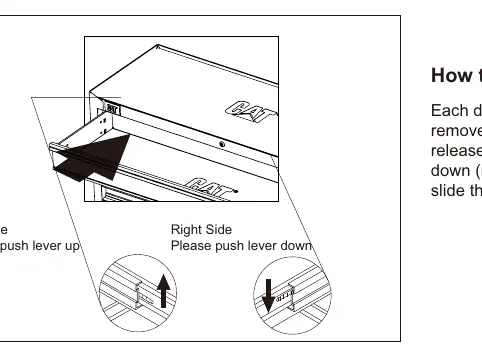

- Strona 2: Schemat działania dźwigni blokujących prowadnice szuflad.
