Instrukcja obsługi szafki narzędziowej Husky 36 in. 12-Drawer Chest and Cabinet
Dowiedz się, jak bezpiecznie zmontować i użytkować szafkę narzędziową Husky 36 in. 12-Drawer Chest and Cabinet. Instrukcja zawiera wskazówki dotyczące montażu kółek i uchwytów, konserwacji szuflad oraz zasad bezpieczeństwa elektrycznego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szafka narzędziowa Husky 36 in. 12-Drawer Chest and Cabinet wymaga samodzielnego montażu kółek oraz uchwytów przed pierwszym użyciem. Kluczowe jest przestrzeganie limitów obciążenia: 100 lbs (ok. 45 kg) na szufladę oraz 600 lbs (ok. 272 kg) całkowitego obciążenia szafki. Regularna konserwacja, w tym smarowanie prowadnic szuflad i kółek, jest niezbędna dla zachowania płynności działania urządzenia.
Bezpieczeństwo
- Nie ciągnij szafki, zawsze ją pchaj, aby uniknąć przewrócenia.
- Zawsze używaj hamulców na kółkach, gdy szafka stoi w miejscu.
- Nie stawiaj szafki na nierównym podłożu.
- Nie otwieraj więcej niż jednej szuflady jednocześnie, aby zapobiec przewróceniu się szafki.
- Nie stój na szafce ani na szufladach.
- W przypadku korzystania z zasilania elektrycznego, używaj wyłącznie przedłużaczy z uziemieniem (trzy bolce) i podłączaj do gniazd z ochroną GFCI.
Montaż
Do montażu wymagany jest klucz 10 mm lub 12 mm (brak w zestawie). Przed rozpoczęciem montażu upewnij się, że szafka znajduje się w miejscu docelowym.
Montaż uchwytu szafki
- Umieść uchwyt szafki nad otworami w szafce.
- Przykręć uchwyt za pomocą dołączonych śrub (BB).
Montaż kółek
- Zablokuj szuflady i połóż szafkę na górze (użyj opakowania, aby chronić wykończenie).
- Przymocuj kółka obrotowe (E) po stronie uchwytu, wkładając śruby (AA) przez kółka do szafki.
- Powtórz proces dla kółek stałych (D) po przeciwnej stronie.
- Dokręć śruby, ale nie przesadzaj z siłą.
Obsługa

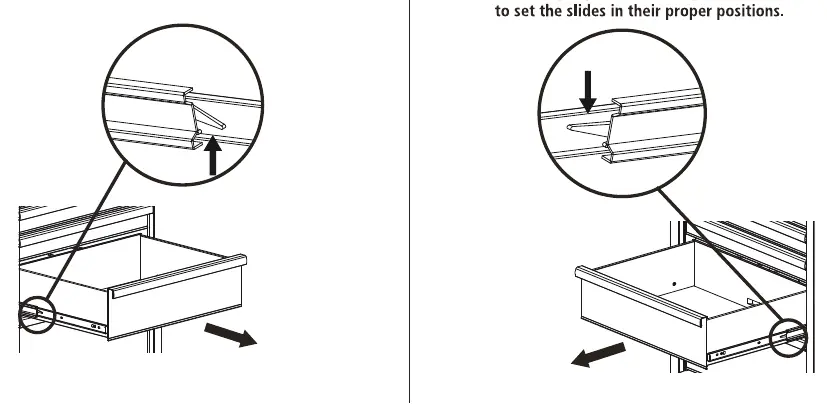

Demontaż i montaż szuflad
Aby wyjąć szufladę, wysuń ją całkowicie, naciśnij dźwignię zwalniającą i wyciągnij szufladę. Aby włożyć szufladę, wysuń prowadnice, wsuń szufladę w szczeliny i zamknij ją, aby ustawić prowadnice w prawidłowej pozycji.
Użycie przelotki kablowej
Podczas prowadzenia kabli do wnętrza szafki, zawsze wprowadzaj je od tyłu. Pozostaw 2-3 cale luzu, aby zapewnić odporność na warunki atmosferyczne.
Konserwacja
- Smarowanie kółek: Smaruj kółka wysokiej jakości smarem łożyskowym raz w roku.
- Smarowanie szuflad: Smaruj prowadnice szuflad wysokiej jakości smarem co pół roku.
- Czyszczenie: Czyść fronty szuflad i inne powierzchnie łagodnym detergentem z wodą.
- Ochrona: Można stosować wosk samochodowy, aby chronić wykończenie przed zarysowaniami.
Informacje o producencie
Husky
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna lub przewraca się.
Upewnij się, że szafka stoi na równym podłożu i zablokuj hamulce kółek. Nie otwieraj więcej niż jednej szuflady naraz.
Szuflady ciężko się wysuwają.
Nasmaruj prowadnice szuflad wysokiej jakości smarem co pół roku.
Kółka skrzypią lub ciężko się obracają.
Nasmaruj kółka wysokiej jakości smarem łożyskowym raz w roku.
Przed użyciem

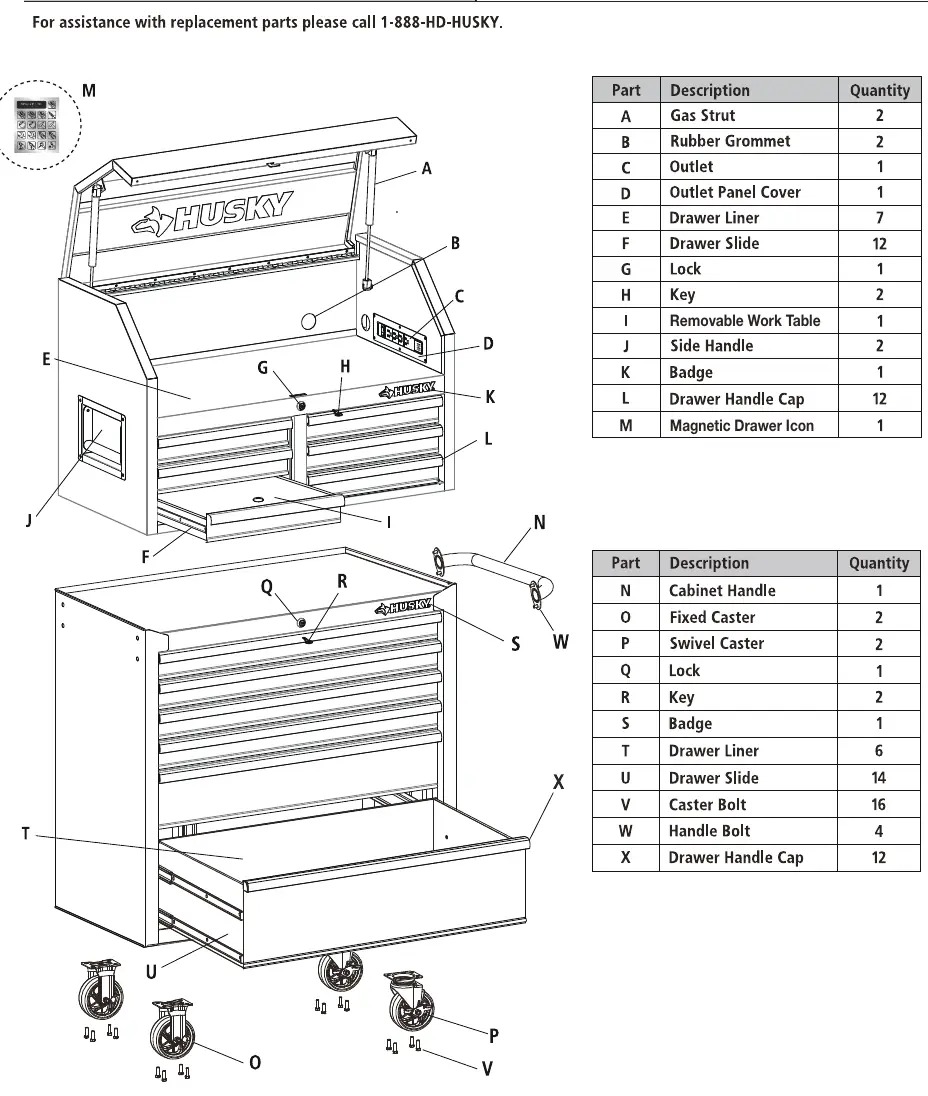

- Sprawdź, czy wszystkie części z listy są w zestawie.
- Przygotuj klucz 10 mm lub 12 mm.
- Upewnij się, że montaż odbywa się w miejscu docelowym.
- Sprawdź, czy szuflady są zablokowane przed przenoszeniem szafki.
- Upewnij się, że kółka są prawidłowo dokręcone.
Parametry w praktyce
- Maksymalne obciążenie szuflady
- 100 lbs (ok. 45 kg) na jedną szufladę.
- Maksymalne obciążenie całkowite
- 600 lbs (ok. 272 kg) dla całej szafki.
Ilustracje i schematy
- Rysunek montażowy uchwytu szafki (str. 6).
- Schemat montażu kółek (str. 6).
- Instrukcja demontażu i montażu szuflad (str. 7).
- Schemat konserwacji kółek i prowadnic (str. 8).
Zgodność modelu
- Używaj tylko przedłużaczy z uziemieniem (trzy bolce).
- Nie używaj do ładowania akumulatorów kwasowo-ołowiowych samochodowych.
