Instrukcja obsługi młota wyburzeniowego Clarke CON1500DD
Szybki przewodnik po obsłudze i konserwacji młota wyburzeniowego Clarke CON1500DD. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać dłuta, sprawdzać poziom oleju i dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młot wyburzeniowy Clarke CON1500DD to wydajne narzędzie o mocy 1500W, przeznaczone do prac wyburzeniowych w betonie, cegle i twardej ziemi. Przed przystąpieniem do pracy należy bezwzględnie sprawdzić poziom oleju w urządzeniu oraz upewnić się, że dłuto jest prawidłowo zamocowane. Urządzenie wymaga regularnej konserwacji, w tym czyszczenia otworów wentylacyjnych i dbania o czystość uchwytu narzędziowego.
Bezpieczeństwo
Podczas pracy z młotem należy przestrzegać następujących zasad:
- Zawsze używaj środków ochrony osobistej: maski przeciwpyłowej, obuwia ochronnego, rękawic oraz ochrony słuchu.
- Nie używaj urządzenia w pobliżu materiałów łatwopalnych lub w atmosferze wybuchowej.
- Trzymaj narzędzie oburącz za uchwyty.
- Przed rozpoczęciem kucia sprawdź, czy w ścianach lub podłogach nie znajdują się ukryte przewody elektryczne, rury gazowe lub wodne.
- W przypadku wystąpienia drętwienia rąk lub bólu, przerwij pracę i odpocznij.
Przygotowanie do pracy
Przed każdym użyciem sprawdź poziom oleju. Młot posiada okienko kontrolne; poziom oleju powinien znajdować się około 3mm powyżej okienka. Jeśli poziom jest niski, uzupełnij olej (nie więcej niż 25ml na raz). Upewnij się również, że uchwyt pomocniczy jest ustawiony w wygodnej pozycji i mocno dokręcony.
Wymiana dłuta
Urządzenie wykorzystuje uchwyt SDS Hex 30mm:
- Wyczyść i nasmaruj chwyt dłuta.
- Pociągnij i obróć dźwignię blokującą (stop lever) o 180 stopni zgodnie z ruchem wskazówek zegara.
- Wsuń dłuto w uchwyt tak, aby płaska strona dłuta była skierowana w stronę dźwigni blokującej.
- Obróć dźwignię o 180 stopni w przeciwnym kierunku, aby zablokować dłuto.
- Pociągnij za dłuto, aby upewnić się, że jest bezpiecznie osadzone.
Obsługa młota
Aby rozpocząć pracę, dociśnij narzędzie do powierzchni i naciśnij spust. Do pracy ciągłej można użyć przycisku blokady spustu. Podczas pracy z dużymi otworami zaleca się najpierw wykonać otwór pilotowy mniejszym wiertłem. Zawsze wywieraj nacisk w linii prostej.
Konserwacja i serwis
Regularna konserwacja przedłuża żywotność urządzenia:
- Po zakończeniu pracy usuń pył z uchwytu narzędziowego.
- Utrzymuj uchwyty w czystości, wolne od oleju i smaru.
- Regularnie czyść otwory wentylacyjne sprężonym powietrzem (maks. 3 bary), pamiętając o założeniu okularów ochronnych.
- Wszelkie naprawy i wymianę zużytych części powinny przeprowadzać wykwalifikowane osoby.
Dane techniczne
- Napięcie: 230V AC, 50Hz
- Moc: 1500W
- Energia udaru: 45 Jouli
- Częstotliwość udaru: 1900 uderzeń/min
- Waga: 17.35 kg
- Klasa izolacji: II
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Młot nie uruchamia się
Sprawdź podłączenie do zasilania, bezpiecznik wtyczki oraz czy włącznik nie jest zablokowany.
Dłuto wypada lub nie blokuje się
Sprawdź, czy dźwignia blokująca (stop lever) jest w pełni obrócona do pozycji zablokowanej i czy w uchwycie nie ma zanieczyszczeń.
Spadek wydajności kucia
Sprawdź poziom oleju w komorze oraz stan naostrzenia dłuta. Tępe dłuta znacznie obniżają wydajność.
Przed użyciem
- Sprawdź poziom oleju (powinien być 3mm powyżej okienka).
- Upewnij się, że dłuto jest czyste i nasmarowane.
- Sprawdź, czy uchwyt pomocniczy jest stabilnie zamocowany.
- Sprawdź przewód zasilający pod kątem uszkodzeń.
- Załóż odpowiednie środki ochrony osobistej (maska, okulary, słuchawki).
Parametry w praktyce
- Energia udaru: 45 J
- Wysoka siła uderzenia, kluczowa przy ciężkich pracach wyburzeniowych.
- Uchwyt: SDS Hex 30mm
- Standard mocowania dłut sześciokątnych o średnicy 30mm.
- Klasa izolacji II
- Urządzenie posiada podwójną izolację i nie wymaga uziemienia.
- Waga: 17.35 kg
- Masa urządzenia, wymagająca odpowiedniej techniki pracy.
Ilustracje i schematy

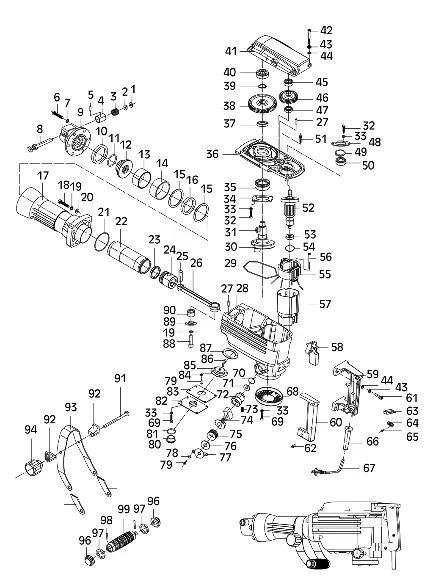

- Schemat części (Parts Diagram) pomaga w identyfikacji elementów przy zamawianiu części zamiennych.
- Instrukcja podłączenia wtyczki wskazuje poprawne przypisanie przewodów: brązowy do L (faza), niebieski do N (neutralny).
Zgodność modelu
- Wymaga dłut typu SDS Hex 30mm.
- Zalecane podłączenie przez wyłącznik różnicowoprądowy (RCD).
