Instrukcja obsługi betoniarki Clarke 135L CCM135

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy betoniarki Clarke 135L (model CCM135). Urządzenie przeznaczone jest do mieszania betonu i zapraw. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, procedurą montażu oraz wytycznymi dotyczącymi konserwacji, aby zapewnić długą i bezawaryjną pracę urządzenia.

Bezpieczeństwo

• Zawsze utrzymuj miejsce pracy w czystości i dobrze oświetlone.
• Podczas pracy używaj odpowiedniej odzieży ochronnej, w tym rękawic, okularów ochronnych odpornych na uderzenia oraz ochrony słuchu. W przypadku pracy z cementem zaleca się stosowanie maski przeciwpyłowej.
• Nigdy nie wkładaj rąk ani narzędzi do obracającego się bębna.
• Nie pozostawiaj pracującego urządzenia bez nadzoru.
• Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia zawsze odłącz urządzenie od zasilania.
• Nie używaj betoniarki na pochyłym terenie; zawsze ustawiaj ją na twardym i równym podłożu.

Podłączenie elektryczne

Urządzenie wymaga zasilania 230V (50Hz). Zaleca się podłączenie przez wyłącznik różnicowoprądowy (RCD). W przypadku wymiany wtyczki należy przestrzegać kolorystyki przewodów: brązowy (faza/L), niebieski (neutralny/N). Urządzenie jest klasy II i nie wymaga uziemienia.

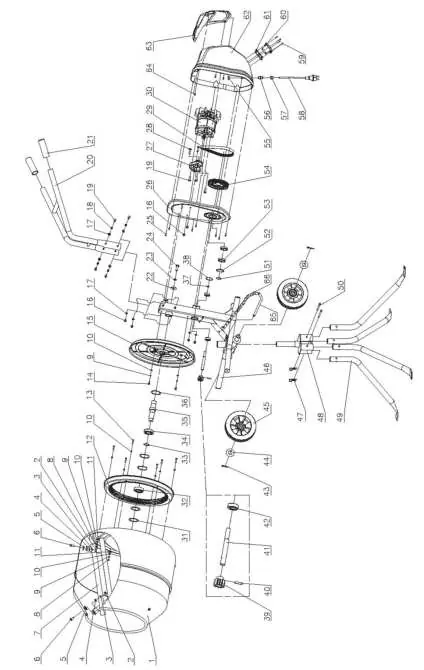

Montaż

1. Przykręć łopatki mieszające do bębna, używając śrub z łbem krzyżakowym od zewnątrz, a od wewnątrz zabezpiecz je podkładkami i nakrętkami.
2. Zamontuj plastikową osłonę napędu do ramy za pomocą śrub M6x20.
3. Przykręć bęben do ramy za pomocą śruby M12x30.
4. Zamontuj zespół silnika do ramy, wyrównując wał napędowy, i zabezpiecz nakrętkami M8.
5. Przykręć uchwyty do głównej ramy.
6. Zamontuj koła na osiach, zabezpieczając je dużymi podkładkami i zawleczkami.
7. Złóż stojak, wsuwając nogi w łącznik i zabezpieczając je zawleczkami typu R.
8. Z pomocą drugiej osoby umieść betoniarkę na stojaku.

Obsługa

1. Włącz urządzenie przyciskiem (I), wyłącz przyciskiem (O).
2. Zawsze wlewaj najpierw wodę, aby zapobiec zapychaniu się mieszalnika.
3. Dodaj cement, a następnie kruszywo.
4. Nie ładuj bębna, gdy jest wyłączony; zawsze uruchamiaj go przed załadunkiem.
5. Aby opróżnić bęben, wyjmij zawleczkę blokującą i przechyl bęben do przodu, trzymając mocno za uchwyty.

Konserwacja i czyszczenie

Po zakończeniu pracy konieczne jest dokładne umycie bębna wodą, aby usunąć resztki cementu. Można uruchomić bęben na kilka minut z wodą i żwirem, aby usunąć zaschnięte osady. Nigdy nie pozwól, aby cement stwardniał wewnątrz bębna. Łożyska są uszczelnione i nie wymagają konserwacji, a pasek napędowy jest pod stałym naciągiem.
