Instrukcja obsługi pompy zanurzeniowej Clarke Hippo 2/2A
Szybki przewodnik po instrukcji obsługi pompy zanurzeniowej Clarke Hippo 2/2A. Dowiedz się, jak bezpiecznie podłączyć, zainstalować i konserwować urządzenie oraz jak rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pompa Clarke Hippo 2/2A służy do pompowania czystej wody. Wymaga zasilania 230V lub 110V (zależnie od wersji) oraz zabezpieczenia RCD < 30mA. Nie wolno jej używać do szlamu, ścieków ani wody słonej. str. 2, 3
Najważniejsze czynności
- Podłączanie wtyczki 230V str. 4
- Czyszczenie filtra str. 7
Pierwsze uruchomienie
- Umieść pompę na płaskiej powierzchni, podłącz wąż i zasilanie przez RCD. str. 6
Problemy i rozwiązania
Pompa nie startuje
Sprawdź zasilanie, bezpiecznik, czy wirnik nie jest zablokowany lub czy poziom wody nie jest zbyt niski.
str. 9Konserwacja i reset
- Wymiana przewodu zasilającego wymaga uszczelnienia wtyczki silikonem. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 250W | Pobór mocy urządzenia | str. 2 |
Gdzie szukać w PDF
- Dane techniczne str. 2
- Instrukcje bezpieczeństwa str. 3
- Podłączenie elektryczne 230V str. 4
- Lista części str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa zanurzeniowa Clarke Hippo 2/2A jest przeznaczona wyłącznie do pompowania czystej wody. Urządzenie nie może być używane do pompowania szlamu, mułu, ścieków, wody zanieczyszczonej chemicznie ani wody słonej. Przed użyciem należy bezwzględnie zastosować wyłącznik różnicowoprądowy (RCD) o prądzie zadziałania poniżej 30mA.
Opis urządzenia i zastosowanie
Model Hippo 2/2A to pompa zanurzeniowa o mocy 250W, zdolna do osiągnięcia maksymalnego przepływu 85 l/min przy maksymalnej wysokości podnoszenia 6 metrów. Wersja Hippo 2A wyposażona jest w wyłącznik pływakowy, który automatycznie wyłącza pompę przy niskim poziomie wody.
Zasady bezpieczeństwa
- Zawsze używaj wyłącznika różnicowoprądowego (RCD) < 30mA.
- Nigdy nie pozwól pompie pracować na sucho.
- Nie używaj pompy w basenach, gdy przebywają w nich ludzie lub zwierzęta.
- Nie przenoś ani nie opuszczaj pompy za kabel zasilający; używaj uchwytu lub linki.
- Utrzymuj wtyczkę z dala od wody.
- W przypadku mrozu wyjmij pompę z wody i przechowuj w miejscu zabezpieczonym przed zamarzaniem.
Podłączenie elektryczne

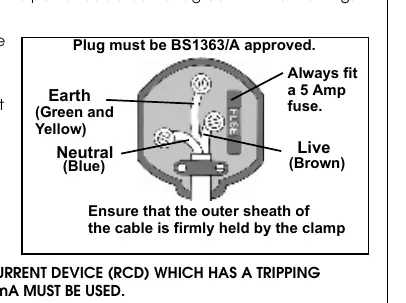

Pompa jest dostępna w wersjach 230V lub 110V. W przypadku wymiany wtyczki 230V należy przestrzegać kolorystyki przewodów: niebieski (neutralny), brązowy (faza), żółto-zielony (uziemienie). Wtyczka musi być zabezpieczona bezpiecznikiem 5A.
Montaż i obsługa
Przed uruchomieniem należy przykręcić odpowiedni adapter węża (1/2", 3/4" lub 1") do wylotu pompy. Umieść pompę na płaskiej powierzchni. Jeśli woda jest zanieczyszczona osadami, ustaw pompę na platformie lub cegle, aby uniknąć zasysania mułu. Nie podnoś pompy za kabel zasilający.
Konserwacja i czyszczenie
Pompa wymaga regularnego czyszczenia wlotu z liści i zanieczyszczeń. W razie potrzeby można zdemontować osłonę (mud-pack) i filtr, odkręcając śruby u podstawy. W przypadku wymiany przewodu zasilającego, wtyczka musi zostać uszczelniona silikonem, aby zachować wodoszczelność.
Rozwiązywanie problemów
Jeśli pompa nie startuje, sprawdź zasilanie, bezpiecznik, połączenia przedłużacza, czy wyłącznik termiczny się zresetował, czy wirnik nie jest zablokowany lub czy poziom wody nie jest zbyt niski. Jeśli pompa pracuje, ale nie pompuje wody, sprawdź, czy wlot/wylot nie jest zatkany, czy wysokość podnoszenia nie jest zbyt duża lub czy w układzie nie ma pęcherzy powietrza.
Dane techniczne
- Moc: 250W
- Maks. wysokość podnoszenia: 6 m
- Maks. przepływ: 85 l/min
- Waga: 3.65 kg
- Długość kabla: 6 m
Informacje o producencie
Clarke International
Praktyczna pomoc
Typowe problemy
Pompa nie startuje
Sprawdź zasilanie, bezpiecznik, połączenia przedłużacza, czy wyłącznik termiczny się zresetował, czy wirnik nie jest zablokowany lub czy poziom wody nie jest zbyt niski.
Pompa pracuje, ale nie pompuje wody
Sprawdź, czy wlot/wylot nie jest zatkany, czy wysokość podnoszenia nie jest zbyt duża lub czy w układzie nie ma pęcherzy powietrza.
Pompa nie zatrzymuje się
Sprawdź, czy pompa nie jest ustawiona w trybie ręcznym lub czy wyłącznik pływakowy nie jest uszkodzony.
Przed użyciem
- Sprawdź, czy pompa nie jest uszkodzona.
- Upewnij się, że używasz wyłącznika różnicowoprądowego (RCD) < 30mA.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że woda jest czysta (brak szlamu, chemikaliów, soli).
- Przykręć odpowiedni adapter węża do wylotu.
Parametry w praktyce
- Maks. wysokość podnoszenia
- 6 metrów - maksymalna wysokość, na jaką pompa może podnieść wodę.
- Maks. przepływ
- 85 litrów na minutę - wydajność pompy.
Ilustracje i schematy
- Schemat części pokazuje budowę pompy, w tym wirnik, filtr i adaptery węża.
- Instrukcja podłączenia wtyczki pokazuje kolory przewodów: niebieski (neutralny), brązowy (faza), żółto-zielony (uziemienie).
Zgodność modelu
- Przeznaczona wyłącznie do czystej wody.
- Nie używać do szlamu, mułu, ścieków, chemikaliów ani wody słonej.
- Wymaga zasilania 230V lub 110V w zależności od wersji.
