Instrukcja obsługi generatora inwerterowego Clarke IG2000

Szybki przewodnik po instrukcji obsługi generatora inwerterowego Clarke IG2000. Dowiedz się, jak bezpiecznie uruchomić urządzenie, przeprowadzić konserwację, sprawdzić poziom oleju i rozwiązać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Generator inwerterowy Clarke IG2000 wymaga regularnej konserwacji: wymiany oleju co 20 godzin, czyszczenia filtra powietrza co 50 godzin oraz kontroli świecy zapłonowej co 50 godzin. Przed uruchomieniem należy zawsze uziemić urządzenie i sprawdzić poziom oleju (SAE30) oraz paliwa. str. 11, 19, 20, 21

Najważniejsze czynności

Uruchamianie silnika str. 13, 14
Wymiana oleju str. 19

Pierwsze uruchomienie

Przed pierwszym użyciem należy sprawdzić poziom oleju, uziemić generator i w razie potrzeby użyć pompki paliwa (primer bulb) 6 razy. str. 8, 9, 11, 14

Problemy i rozwiązania

Generator nie startuje

Sprawdź włącznik silnika, poziom oleju, paliwo i świecę zapłonową.

str. 23

Konserwacja i reset

W przypadku aktywacji zabezpieczenia DC, naciśnij przycisk resetu na panelu sterowania. str. 17

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Engine Model	XY152F-4	Model silnika	str. 24
Rated Output Power	1700 W	Moc ciągła	str. 24
Fuel tank capacity	4.1 L	Pojemność zbiornika paliwa	str. 24

Gdzie szukać w PDF

Safety Rules str. 4, 5
Maintenance str. 19, 20, 21, 22

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 7

Strona 10

Strona 11

Strona 13

Strona 21

Najważniejsze informacje z instrukcji

Generator inwerterowy Clarke IG2000 to urządzenie wymagające regularnej konserwacji. Przed każdym użyciem należy sprawdzić poziom oleju silnikowego oraz paliwa. Urządzenie musi być zawsze uziemione przed uruchomieniem. Nie należy używać generatora w zamkniętych pomieszczeniach ze względu na ryzyko zatrucia spalinami.

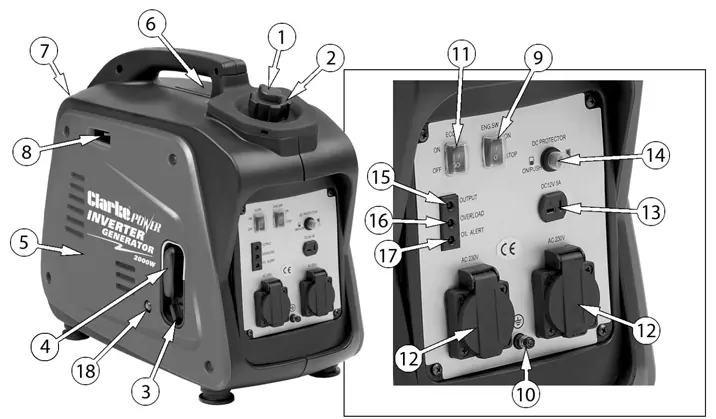

Opis generatora

Generator wyposażony jest w panel sterowania zawierający włącznik silnika, przełącznik ekonomiczny (Economy Control Switch), gniazda AC 230V oraz DC 12V, a także wskaźniki: wyjściowy (Output), przeciążenia (Overload) i poziomu oleju (Oil Alert). Na obudowie znajduje się również pokrętło odpowietrznika paliwa oraz zawór paliwa.

Przygotowanie do pracy

Uziemienie: Generator powinien być uziemiony za pomocą przewodu i metalowego szpikulca wbitego w ziemię.
Olej: Zalecany olej SAE30. Pojemność zbiornika oleju wynosi 0,75 litra. Sprawdzaj poziom oleju przed każdym użyciem.
Paliwo: Używaj zwykłej benzyny bezołowiowej o liczbie oktanowej 86 lub wyższej. Pojemność zbiornika paliwa to 4,1 litra.

Uruchamianie silnika

Odłącz wszystkie urządzenia od gniazd AC.
Ustaw pokrętło odpowietrznika paliwa w pozycji 'open'.
Ustaw zawór paliwa w pozycji 'ON'.
Ustaw włącznik silnika w pozycji 'ON'.
Przesuń dźwignię ssania (choke) w prawo do pozycji 'Choke'.
Jeśli uruchamiasz generator po raz pierwszy lub po wyczerpaniu paliwa, naciśnij pompkę paliwa (primer bulb) minimum 6 razy.
Pociągnij lekko za uchwyt rozrusznika, aż poczujesz opór, a następnie pociągnij zdecydowanie.
Po rozgrzaniu silnika przesuń dźwignię ssania w lewo do pozycji 'run'.

Konserwacja

Olej silnikowy: Wymieniaj co 20 godzin pracy.
Filtr powietrza: Czyść co 50 godzin pracy. Myj w wodzie z detergentem, wysusz, a następnie nasącz czystym olejem silnikowym.
Świeca zapłonowa: Sprawdzaj co 50 godzin pracy. Szczelina powinna wynosić 0,6 - 0,7 mm.
Filtr paliwa: Sprawdzaj co 100 godzin pracy lub co 6 miesięcy.

Rozwiązywanie problemów

Jeśli generator nie startuje, sprawdź czy włącznik silnika jest w pozycji 'ON', czy w zbiorniku jest paliwo oraz czy poziom oleju jest wystarczający. Jeśli generator nie generuje prądu, sprawdź czy nie zadziałało zabezpieczenie przeciążeniowe (Overload) lub czy podłączone urządzenie nie jest uszkodzone.

Informacje o producencie

Clarke International

Profil marki

Strona producenta https://www.clarkeinternational.com Wsparcie https://www.clarkeservice.co.uk Manuale producenta https://www.clarkeservice.co.uk

Praktyczna pomoc

Typowe problemy

Generator nie uruchamia się

Sprawdź włącznik silnika, poziom oleju, ilość paliwa oraz stan świecy zapłonowej.

Brak zasilania w gniazdach

Sprawdź, czy nie świeci się wskaźnik przeciążenia (Overload). Jeśli tak, odłącz urządzenia i zredukuj obciążenie. W przypadku DC, naciśnij przycisk resetu zabezpieczenia.

Trudności z uruchomieniem

Sprawdź stan filtra powietrza – jeśli jest brudny, wyczyść go.

Przed użyciem

Sprawdź, czy generator stoi na płaskiej, stabilnej powierzchni.
Upewnij się, że generator jest uziemiony.
Sprawdź poziom oleju silnikowego (SAE30).
Sprawdź poziom paliwa (benzyna bezołowiowa).
Upewnij się, że wloty powietrza nie są zablokowane.

Parametry w praktyce

Moc maksymalna: 2000W - moc chwilowa, której nie należy przekraczać.
Pojemność zbiornika paliwa: 4,1 litra - maksymalna ilość paliwa.
Pojemność oleju: 0,75 litra - wymagana ilość oleju SAE30.

Ilustracje i schematy

Panel sterowania zawiera włącznik silnika, przełącznik ekonomiczny, gniazda AC/DC oraz wskaźniki stanu.
Pokrętło odpowietrznika znajduje się na korku wlewu paliwa.
Dźwignia ssania (choke) znajduje się w bocznej części obudowy.

Zgodność modelu

Generator dostarcza 230V AC oraz 12V DC.
Maksymalne obciążenie AC wynosi 1200W dla urządzeń podłączanych.
Maksymalne obciążenie DC wynosi 4A.
