Instrukcja montażu taczki KCT 160/200L Twin Wheel Barrow

Najważniejsze informacje

Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu taczki KCT 160/200L. Przed przystąpieniem do użytkowania należy upewnić się, że wszystkie śruby zostały mocno dokręcone. Taczka jest przeznaczona do prac ogrodowych i transportowych.

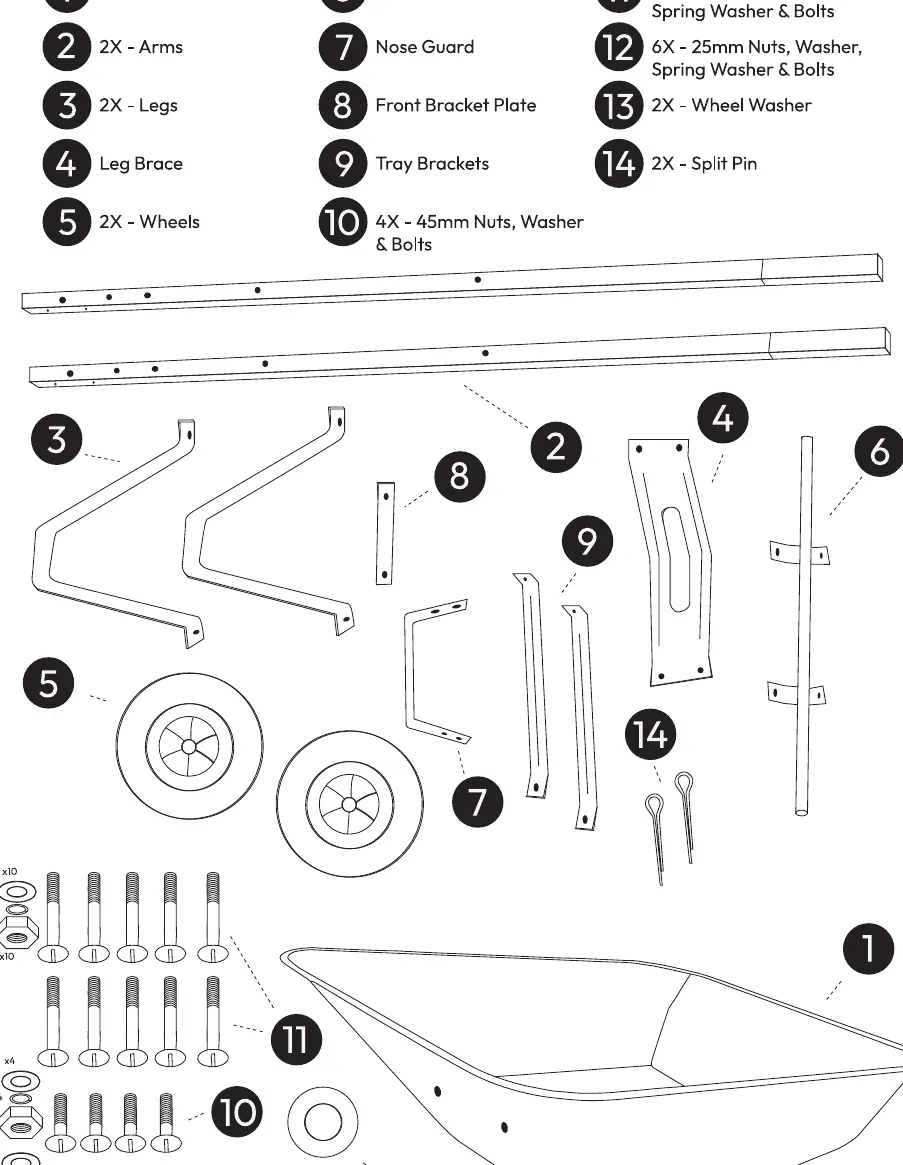

Lista części

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy:

• Plastikowa misa (1)
• Ramiona (2)
• Nogi (3)
• Wspornik nóg (4)
• Koła (5)
• Oś (6)
• Osłona przednia (7)
• Płyta wspornika przedniego (8)
• Wsporniki misy (9)
• Zestawy śrub: 45mm (10), 75mm (11), 25mm (12)
• Podkładki kół (13) i zawleczki (14)

Instrukcja montażu

1. Krok 1: Dopasuj ramiona (2) do plastikowej misy, kierując uchwyty w stronę tylnej części. Umieść nogi (3) na ramionach, wyrównując otwory wspornika nóg z tyłem misy. Zabezpiecz całość za pomocą czterech śrub 75mm (11).
2. Krok 2: Przymocuj osłonę przednią (7) do przedniej części ramion za pomocą czterech śrub 45mm (10).
3. Krok 3: Zamocuj oś (6) do dolnej części ramion z przodu, używając czterech śrub 75mm (11). Wsuń koła (5) na końce osi.
4. Krok 4: Zabezpiecz koła, zakładając najpierw podkładkę (13), a następnie zawleczkę (14). Włóż zawleczkę w otwory i rozegnij jej końce, aby zablokować koło. Powtórz dla drugiego koła.
5. Krok 5: Umieść wspornik nóg (4) na tylnej stronie nóg. Wyrównaj otwory i przykręć za pomocą czterech śrub 25mm (12).
6. Krok 6: Przykręć dolną część wsporników misy (9) do nóg za pomocą dwóch śrub 75mm (11). Następnie przymocuj płytę wspornika przedniego (8) wraz z końcami wsporników misy do plastikowej misy za pomocą dwóch śrub 25mm (12).

Bezpieczeństwo i konserwacja

Najważniejszym wymogiem bezpieczeństwa jest upewnienie się, że wszystkie śruby są mocno dokręcone przed każdym użyciem taczki. Regularnie sprawdzaj stan połączeń śrubowych oraz stabilność kół.
