KFI 106180-AP V-Plow Dash Rocker Switches - Instrukcja montażu

Opis produktu

Zestaw KFI 106180-AP zawiera dwa przełączniki kołyskowe oraz dwie wiązki główne siłowników, zaprojektowane do sterowania pługami typu V. System umożliwia intuicyjne zarządzanie pracą pługa z poziomu deski rozdzielczej pojazdu.

Bezpieczeństwo i przygotowanie

Podczas instalacji należy zachować szczególną ostrożność, aby nie przyciąć ani nie uszkodzić przewodów. Wszystkie kable powinny być prowadzone z dala od gorących elementów silnika oraz ostrych krawędzi metalowych, które mogłyby spowodować przetarcie izolacji. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy zestawu.

Instrukcja instalacji

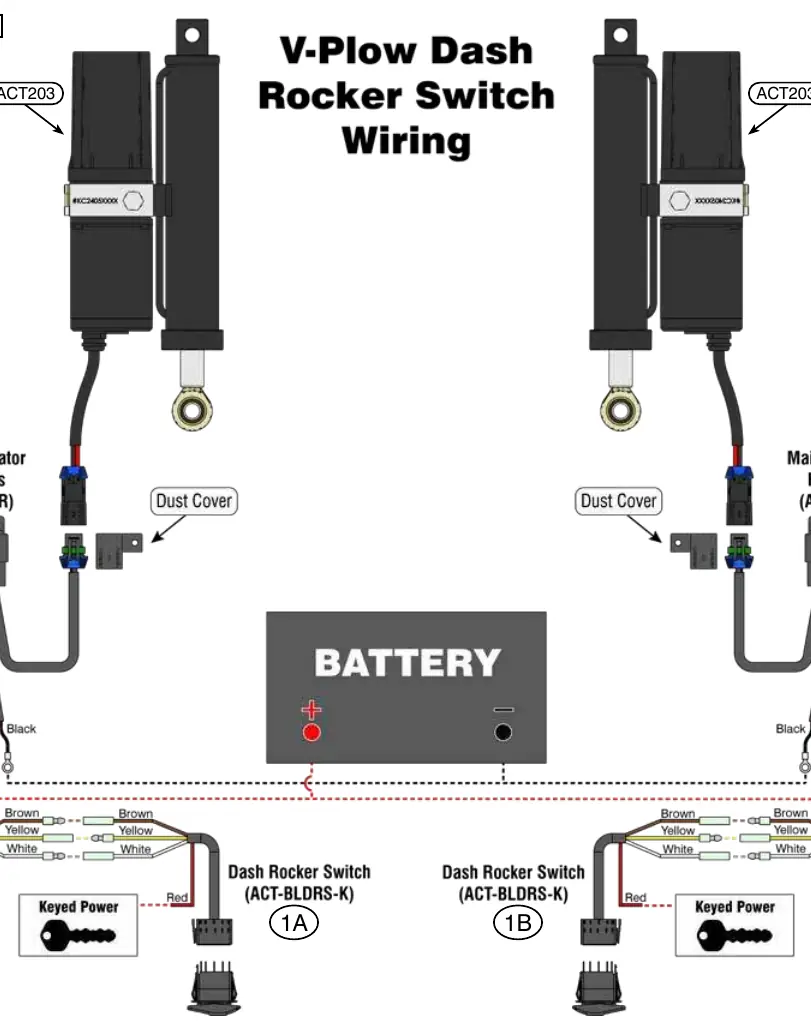

• Podłącz czerwone i czarne przewody z obu wiązek głównych siłowników (2A i 2B) bezpośrednio do akumulatora: czerwony do bieguna dodatniego (+), czarny do ujemnego (-).
• Podłącz czerwone przewody z obu przełączników kołyskowych (1A i 1B) do źródła zasilania sterowanego stacyjką (Keyed Power). Użyj próbnika napięcia, aby zidentyfikować przewód, w którym pojawia się prąd dopiero po przekręceniu kluczyka w pozycję ON.
• Połącz przewody brązowe, żółte i białe z przełącznika kołyskowego (1A) z odpowiednimi kolorami w wiązce głównej (2A), zachowując zgodność złączy męskich i żeńskich. Powtórz czynność dla drugiego przełącznika (1B) i wiązki (2B).
• Zamontuj przekaźniki w czystym i suchym miejscu, zapewniając odpowiedni odstęp od elementów metalowych. Użyj opasek zaciskowych lub wkrętów samogwintujących.
• Zabezpiecz osłony przeciwpyłowe wiązek głównych z przodu maszyny za pomocą opasek zaciskowych, tak aby wtyczki do siłowników były łatwo dostępne, gdy pług nie jest używany.

Rozbudowa systemu

KFI oferuje opcjonalny pilot ręczny do pługów typu V, który pozwala na sterowanie pługiem za pomocą zaprogramowanych ustawień. System ten można zintegrować z obecną instalacją, dokupując odpowiednią wiązkę rozszerzającą.
