Instrukcja montażu zdalnego sterowania pługiem V KFI 106180-APH

Name: Instrukcja montażu zdalnego sterowania pługiem V KFI 106180-APH
Brand: KFI

Kompletna instrukcja instalacji i podłączenia zestawu zdalnego sterowania pługiem V (KFI 106180-APH). Dowiedz się, jak poprawnie podłączyć wiązki, zamontować panel sterowania i zabezpieczyć przewody.

Spis treści

Opis produktu

Zestaw zdalnego sterowania pługiem V (KFI 106180-APH) został zaprojektowany w celu zapewnienia wygodnej obsługi pługa za pomocą ręcznego pilota. System jest kompatybilny z wyciągarkami marki KFI oraz innymi modelami dostępnymi na rynku. W przypadku wyciągarek innych marek należy skorzystać z dołączonych złączy, aby wpiąć się w przewody sterujące IN oraz OUT na styczniku wyciągarki.

Instrukcja instalacji

Przed przystąpieniem do montażu należy upewnić się, że wszystkie elementy zestawu znajdują się w opakowaniu. Podczas instalacji należy zachować szczególną ostrożność, aby nie uszkodzić, nie przeciąć ani nie przygnieść przewodów. Należy je prowadzić z dala od ostrych krawędzi oraz gorących elementów maszyny.

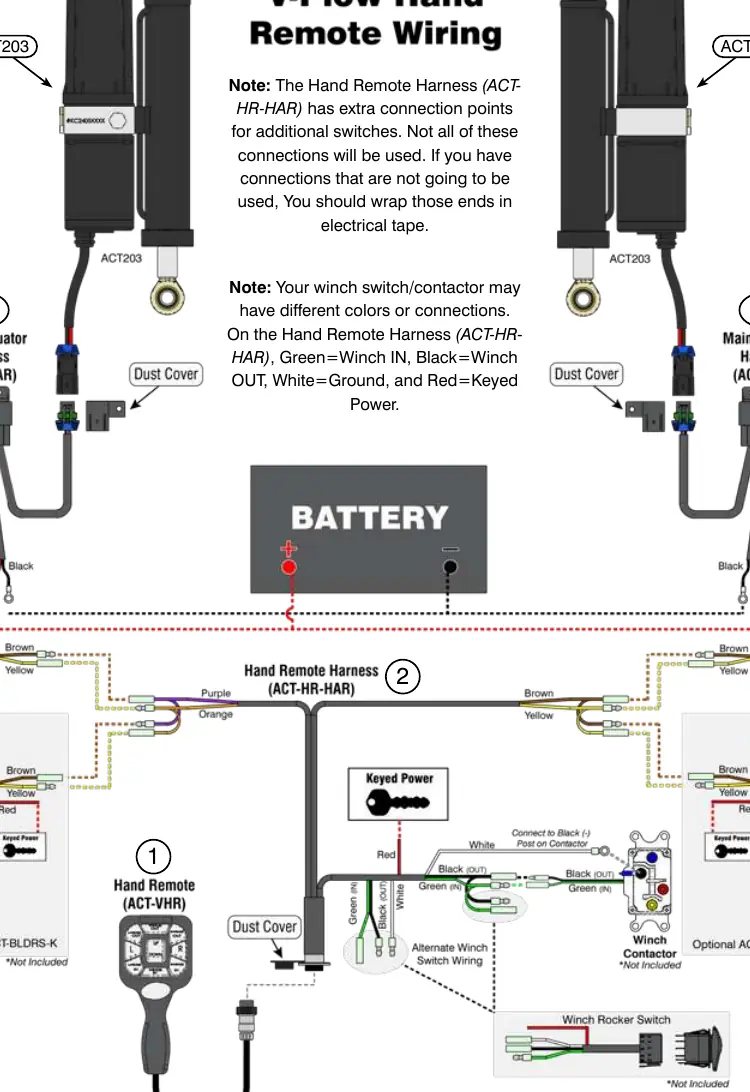

Podłączenie zasilania: Czerwony i czarny przewód z wiązek siłownika (3A i 3B) należy podłączyć bezpośrednio do akumulatora (czerwony do bieguna dodatniego, czarny do ujemnego).
Zasilanie po stacyjce: Czerwony przewód z wiązki pilota (2) należy wpiąć w źródło zasilania sterowane stacyjką (Keyed Power). Należy użyć próbnika napięcia, aby zidentyfikować przewód, w którym prąd pojawia się tylko po przekręceniu kluczyka w pozycję ON.
Podłączenie wyciągarki: Zielony i czarny przewód z wiązki pilota (2) należy połączyć z odpowiednimi przewodami na styczniku wyciągarki. Biały przewód należy podłączyć do bieguna ujemnego stycznika.
Wiązki siłowników: Należy połączyć przewody brązowe i żółte z wiązki pilota (2) z wiązką siłownika (3A), a przewody fioletowe i pomarańczowe z wiązką siłownika (3B) zgodnie z instrukcją kolorów.

Montaż panelu i konserwacja

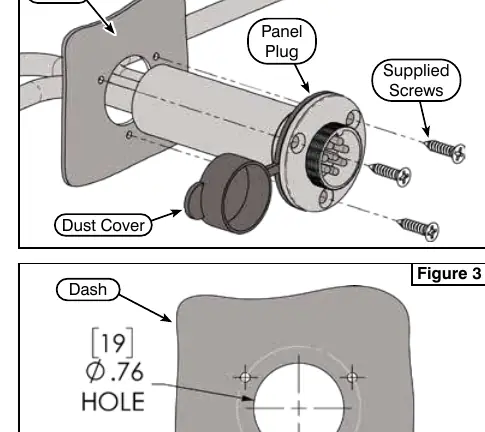

Wybierz dogodne miejsce pod deską rozdzielczą na montaż gniazda 8-pinowego. Wywierć otwór o średnicy 19 mm (3/4 cala) i zabezpiecz gniazdo za pomocą dołączonych śrub, uważając, aby ich nie przekręcić. Przekaźniki należy zamontować w czystym i suchym miejscu, z dala od metalowych elementów, używając opasek zaciskowych lub wkrętów samogwintujących. Gdy pilot nie jest używany, zawsze zabezpieczaj gniazdo osłoną przeciwpyłową, aby utrzymać styki w czystości. Nieużywane złącza w wiązce pilota należy zabezpieczyć taśmą izolacyjną.
