Instrukcja montażu zdalnego sterowania pługiem KFI 106180-APH
Przewodnik instalacji i podłączenia elektrycznego dla zdalnego sterowania pługiem KFI 106180-APH. Zawiera schematy okablowania, instrukcje montażu panelu sterowania oraz wskazówki dotyczące bezpiecznego prowadzenia przewodów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje instalacji zestawu zdalnego sterowania pługiem KFI 106180-APH. Zestaw jest kompatybilny z wyciągarkami marki KFI oraz innych producentów. Kluczowe czynności obejmują podłączenie wiązek elektrycznych do akumulatora i stycznika wyciągarki oraz montaż panelu sterowania w desce rozdzielczej pojazdu.
Elementy zestawu
- Pilot ręczny (ACT-VHR)
- Wiązka przewodów pilota (ACT-HR-HAR)
- Dwie wiązki głównego siłownika (ACT-HAR)
Instrukcja instalacji
- Podłącz czerwony i czarny przewód z wiązek głównego siłownika (3A i 3B) bezpośrednio do akumulatora (czerwony do plusa, czarny do minusa).
- Podłącz czerwony przewód wiązki pilota do źródła zasilania sterowanego stacyjką (Keyed Power). Użyj próbnika napięcia, aby zidentyfikować przewód zasilany tylko po przekręceniu kluczyka w pozycję ON.
- Podłącz zielony i czarny przewód wiązki pilota do odpowiednich przewodów stycznika wyciągarki, a biały przewód do ujemnego bieguna stycznika.
- Połącz wiązkę pilota z wiązkami siłownika zgodnie z kolorami: brązowy z brązowym, żółty z żółtym (dla 3A) oraz fioletowy z brązowym, pomarańczowy z żółtym (dla 3B).
- Wybierz miejsce montażu gniazda panelu, wywierć otwór o średnicy 3/4 cala (19 mm) i zabezpiecz gniazdo za pomocą dołączonych śrub.
- Zamontuj przekaźniki w suchym miejscu, z dala od gorących i ostrych elementów.
Bezpieczeństwo i konserwacja
- Wszelkie nieużywane końcówki przewodów należy zabezpieczyć taśmą izolacyjną.
- Podczas montażu należy uważać, aby nie przeciąć ani nie przygnieść przewodów.
- Gdy pilot nie jest używany, zawsze zakładaj osłonę przeciwpyłową na gniazdo panelu.
- Przechowuj pilot w bezpiecznym miejscu.
Informacje o producencie
KFI
Praktyczna pomoc
Typowe problemy
Nieużywane złącza w wiązce pilota
Zabezpiecz końcówki nieużywanych przewodów taśmą izolacyjną.
Trudności z montażem gniazda panelu
Wywierć otwór 3/4 cala (19 mm). W razie potrzeby powiększ otwór, aby gniazdo pasowało ciasno.
Różne kolory przewodów w wyciągarce
W przypadku wyciągarek innych marek niż KFI, użyj dostarczonych złączy, aby wpiąć się w przewody IN i OUT stycznika.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są w opakowaniu.
- Zidentyfikuj źródło zasilania sterowane stacyjką (Keyed Power) za pomocą próbnika.
- Upewnij się, że przewody są poprowadzone z dala od gorących i ostrych elementów.
- Sprawdź, czy gniazdo panelu jest stabilnie zamocowane.
- Upewnij się, że osłona przeciwpyłowa jest założona, gdy pilot nie jest używany.
Parametry w praktyce
- Zielony przewód (wiązka pilota)
- Sygnał Winch IN (wciąganie).
- Czarny przewód (wiązka pilota)
- Sygnał Winch OUT (wyciąganie).
- Biały przewód (wiązka pilota)
- Uziemienie (Ground).
- Czerwony przewód (wiązka pilota)
- Zasilanie sterowane stacyjką (Keyed Power).
Ilustracje i schematy

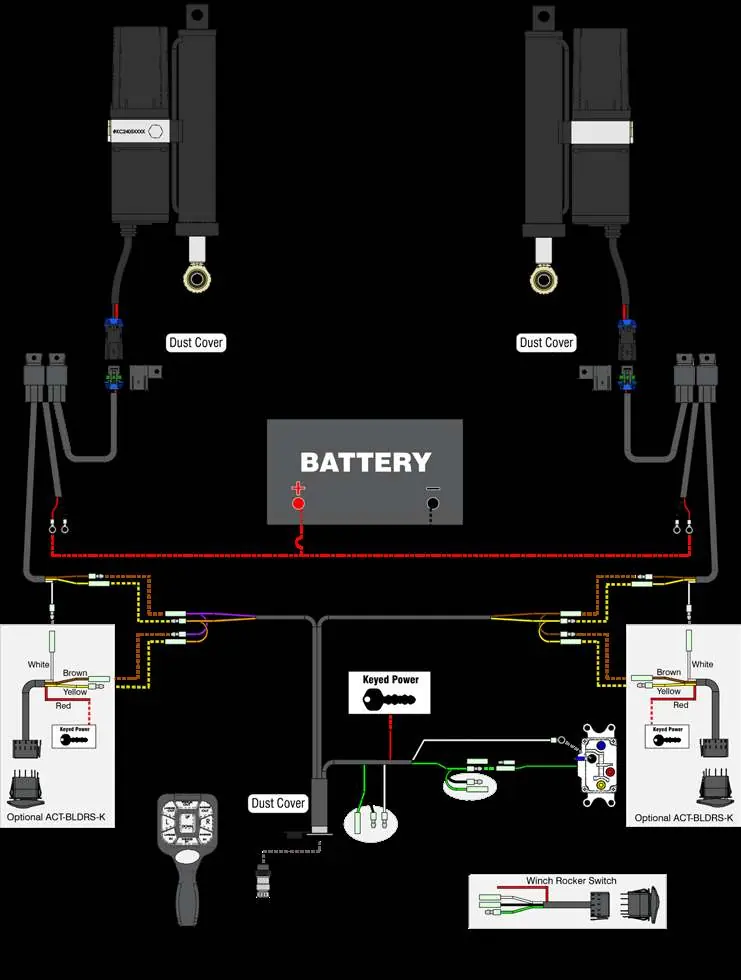

- Rysunek 1 przedstawia schemat połączeń elektrycznych między pilotem, wiązkami siłownika, akumulatorem i stycznikiem.
- Rysunek 2 pokazuje sposób montażu gniazda panelu w desce rozdzielczej za pomocą śrub.
- Rysunek 3 ilustruje wymagany otwór montażowy o średnicy 19 mm.
Zgodność modelu
- Zestaw kompatybilny z wyciągarkami KFI oraz innych marek.
- Możliwość rozbudowy o dodatkowe przełączniki kołyskowe (ACT-BLDRS-K).
