Instrukcja obsługi czujnika dymu i tlenku węgla Kidde 20SAR

Kompletny przewodnik po instalacji, obsłudze i konserwacji czujników dymu i tlenku węgla Kidde serii 20SAR. Dowiedz się, jak poprawnie zamontować urządzenie, interpretować sygnały dźwiękowe i świetlne oraz dbać o bezpieczeństwo.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Czujnik wymaga zasilania 120V AC oraz baterii podtrzymującej (wymiennej lub 10-letniej). Instalacja wymaga podłączenia przewodów zgodnie ze schematem i montażu na suficie lub ścianie. str. 14, 15, 16

Najważniejsze czynności

  • Testowanie urządzenia str. 20
  • Wyciszanie alarmu (Hush) str. 20, 21

Pierwsze uruchomienie

  • Aktywacja baterii str. 16
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Niski poziom baterii

Wymień baterie (modele AA) lub wymień urządzenie (modele 10-letnie).

str. 7

Konserwacja i reset

  • Czyszczenie urządzenia str. 28

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 120VAC Standardowe zasilanie sieciowe str. 8

Gdzie szukać w PDF

  • Instalacja str. 14, 15, 16, 17
  • Rozwiązywanie problemów str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej
Schemat elementów urządzenia z oznaczeniami Strona 7 Schemat połączeń przewodów (Figure 8-A) Strona 15 Aktywacja baterii (Figure 8-C) Strona 16 Montaż uchwytu i podłączenie (Figure 8-E) Strona 17 Dezaktywacja urządzenia (Figure 12-A/B) Strona 23 Czyszczenie urządzenia (Figure 15) Strona 28

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy czujników dymu oraz czujników kombinowanych dymu i tlenku węgla (CO) marki Kidde. Urządzenia te są zasilane napięciem 120V AC i posiadają bateryjne podtrzymanie zasilania (wymienne baterie AA lub 10-letnia uszczelniona bateria). Kluczowe jest, aby przed montażem usunąć zawleczkę baterii lub aktywować zasilanie bateryjne, a także usunąć osłonę przeciwpyłową.

Opis urządzenia

Czujniki Kidde wykorzystują sensory fotoelektryczne do wykrywania dymu oraz sensory elektrochemiczne do wykrywania tlenku węgla (w modelach kombinowanych). Urządzenia posiadają funkcję HUSH do tymczasowego wyciszania alarmów oraz system autotestu. Niektóre modele wyposażone są w system komunikatów głosowych.

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami

Instalacja

Instalacja powinna być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenia należy montować na suficie lub ścianie (zgodnie z wytycznymi NFPA). Wymagane jest podłączenie do sieci 120V AC za pomocą złącza AC Quick Connector. W przypadku systemów połączonych (interconnected), należy przestrzegać limitów liczby urządzeń w obwodzie.

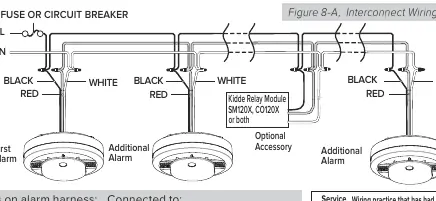

Schemat połączeń przewodów (Figure 8-A)
Schemat połączeń przewodów (Figure 8-A)
Aktywacja baterii (Figure 8-C)
Aktywacja baterii (Figure 8-C)
Montaż uchwytu i podłączenie (Figure 8-E)
Montaż uchwytu i podłączenie (Figure 8-E)

Obsługa i testowanie

Testowanie urządzenia powinno odbywać się co tydzień poprzez krótkie naciśnięcie przycisku Test/Hush. W przypadku alarmu, należy postępować zgodnie z planem ewakuacji. Funkcja HUSH pozwala na wyciszenie alarmu na 8-10 minut, jeśli użytkownik jest pewien, że sytuacja nie zagraża życiu (np. dym z gotowania).

Konserwacja

Urządzenie należy czyścić przynajmniej raz w roku, używając odkurzacza lub sprężonego powietrza do przedmuchania otworów. Nie należy używać detergentów ani wody. W modelach z wymiennymi bateriami, należy je wymieniać zgodnie z zaleceniami. Modele z 10-letnią baterią nie wymagają wymiany baterii, ale po 10 latach urządzenie należy wymienić na nowe.

Dezaktywacja urządzenia (Figure 12-A/B)
Dezaktywacja urządzenia (Figure 12-A/B)
Czyszczenie urządzenia (Figure 15)
Czyszczenie urządzenia (Figure 15)

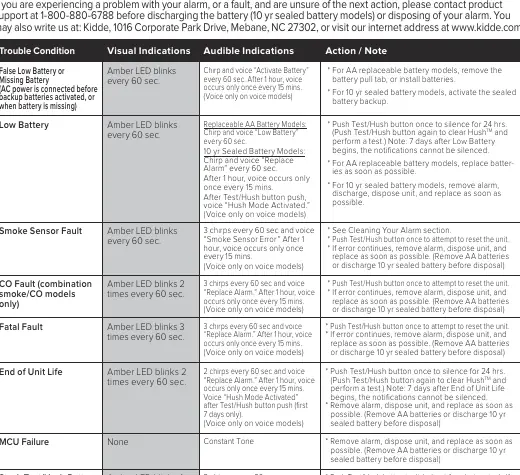

Rozwiązywanie problemów

Urządzenie sygnalizuje błędy za pomocą diod LED (bursztynowa) oraz sygnałów dźwiękowych. W przypadku wystąpienia błędu (np. Smoke Sensor Fault, CO Fault), należy spróbować zresetować urządzenie przyciskiem Test/Hush. Jeśli błąd nie ustąpi, urządzenie należy wymienić.

Bezpieczeństwo

Tlenek węgla jest gazem bezwonnym i bezbarwnym, który może być śmiertelny. W przypadku alarmu CO, należy natychmiast wyjść na świeże powietrze i wezwać służby ratunkowe. Nigdy nie ignoruj alarmu.

Praktyczna pomoc

Typowe problemy

Urządzenie wydaje sygnał dźwiękowy 'Activate Battery'

Usuń zawleczkę baterii lub aktywuj zasilanie bateryjne zgodnie z instrukcją.

Bursztynowa dioda miga co 60 sekund

Sprawdź stan baterii lub zasilania AC. Może to oznaczać niski poziom baterii lub błąd sensora.

Fałszywy alarm podczas gotowania

Użyj funkcji HUSH, naciskając przycisk na urządzeniu, aby wyciszyć alarm na 8-10 minut.

Przed użyciem

  • Sprawdź, czy zasilanie AC jest wyłączone przed rozpoczęciem prac elektrycznych.
  • Usuń osłonę przeciwpyłową z urządzenia.
  • Usuń zawleczkę baterii (w modelach z wymiennymi bateriami AA).
  • Aktywuj zasilanie bateryjne (w modelach z 10-letnią baterią).
  • Zamontuj uchwyt montażowy na puszce elektrycznej.
  • Podłącz złącze AC Quick Connector do urządzenia.
Pokaż więcej Pokaż mniej

Parametry w praktyce

End of Unit Life
Sygnał informujący o konieczności wymiany urządzenia po 10 latach eksploatacji.

Ilustracje i schematy

  • Rysunek 8-A: Schemat połączeń przewodów w systemie połączonym.
  • Rysunek 11-A: Sposób zwalniania złącza przewodów.
  • Rysunek 12-A: Procedura trwałej dezaktywacji urządzenia przed utylizacją.

Zgodność modelu

  • Urządzenie nie jest przeznaczone do użytku w przyczepach kempingowych (RV) ani na łodziach.
  • Nie montować w garażach, gdzie spaliny mogą powodować fałszywe alarmy.
  • Nie montować w odległości mniejszej niż 6 stóp (1.8m) od urządzeń grzewczych lub kuchennych.
