Instrukcja obsługi pojazdu elektrycznego Kidzone Ride On ATV 060-ROT-04
Szybki przewodnik po instrukcji obsługi Kidzone Ride On ATV 060-ROT-04. Dowiedz się, jak złożyć pojazd, naładować akumulator, korzystać z panelu sterowania i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pojazd Kidzone Ride On ATV 060-ROT-04 to zabawka elektryczna zasilana akumulatorem 12V, przeznaczona dla dzieci w wieku od 3 do 7 lat. Maksymalne obciążenie wynosi 77 lbs (ok. 35 kg). Pojazd nie posiada hamulców, dlatego należy go używać wyłącznie na płaskich, twardych powierzchniach, z dala od dróg, basenów i wzniesień. Przed pierwszym użyciem akumulator wymaga ładowania przez co najmniej 18 godzin.
Montaż pojazdu
Montaż powinien być przeprowadzony przez osobę dorosłą. Wymagane narzędzia to śrubokręt krzyżakowy oraz klucz M10 (dołączony do zestawu). Proces montażu obejmuje:

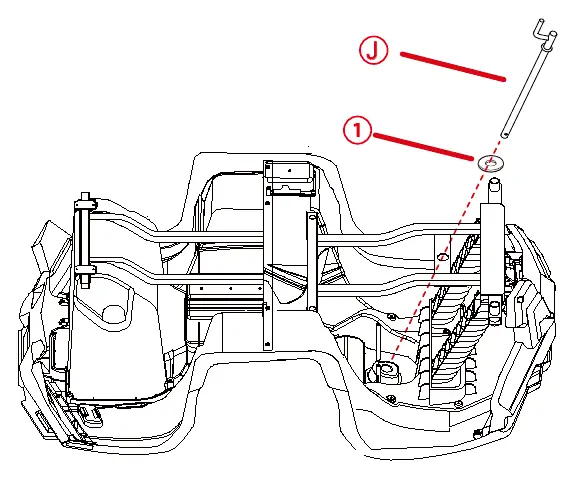

- Instalację drążka kierowniczego i uszczelki w korpusie pojazdu.
- Montaż wspornika kierownicy do ramy.
- Zabezpieczenie elementów za pomocą nakrętek M10.
- Montaż kół przednich i tylnych wraz z przekładniami (gear box) – upewnij się, że lewa i prawa przekładnia są zamontowane po właściwych stronach.
- Montaż kierownicy (wymaga 2 baterii AA) oraz belek antykolizyjnych.
- Podłączenie przewodów silnika i montaż siedziska.
Ładowanie akumulatora
Gniazdo ładowania znajduje się z tyłu pojazdu, w pobliżu lewego tylnego koła. Używaj wyłącznie dołączonej ładowarki. Standardowy czas ładowania wynosi od 8 do 12 godzin. Nie należy ładować akumulatora dłużej niż 20 godzin, aby uniknąć jego uszkodzenia. Przed ładowaniem sprawdź, czy przewody i złącza nie są uszkodzone.
Obsługa i panel sterowania
Pojazd posiada panel sterowania umożliwiający:
- Włączanie zasilania.
- Wybór trybu jazdy (przód/stop/tył).
- Regulację prędkości (High/Low).
- Odtwarzanie muzyki i korzystanie z funkcji Bluetooth.
- Wyświetlanie poziomu naładowania akumulatora.
Aby ruszyć, należy nacisnąć pedał gazu. Zwolnienie pedału powoduje automatyczne hamowanie.
Konserwacja i bezpieczeństwo
Pojazd należy przechowywać wewnątrz lub pod przykryciem, aby chronić go przed wilgocią i słońcem. Nie myj pojazdu wężem ogrodowym ani wodą z mydłem. Regularnie sprawdzaj stan połączeń elektrycznych i dokręcenie śrub. Nigdy nie pozostawiaj dziecka bez opieki podczas korzystania z pojazdu.
Informacje o producencie
Kidzone
Praktyczna pomoc
Typowe problemy
Pojazd nie rusza
Sprawdź poziom naładowania akumulatora, upewnij się, że przełączniki są wciśnięte do końca, sprawdź podłączenie złączy akumulatora lub odczekaj kilka minut, jeśli zadziałało zabezpieczenie elektryczne.
Akumulator nie ładuje się
Sprawdź, czy ładowarka jest poprawnie podłączona do gniazdka ściennego i do pojazdu.
Pojazd porusza się wolno
Naładuj akumulator, zmniejsz obciążenie pojazdu lub unikaj jazdy po nierównym terenie.
Pojazd drży podczas jazdy
Sprawdź, czy silnik jest poprawnie podłączony do akumulatora.
Kierunki jazdy są zamienione (przód/tył)
Sprawdź, czy przekładnie (gear boxes) zostały poprawnie zamontowane (lewa po lewej, prawa po prawej stronie).
Przed użyciem
- Naładuj akumulator przez minimum 18 godzin przed pierwszym użyciem.
- Upewnij się, że wszystkie części zostały poprawnie zamontowane zgodnie z instrukcją.
- Sprawdź, czy złącza akumulatora są podłączone.
- Upewnij się, że dziecko ma założony kask.
- Sprawdź, czy teren jazdy jest płaski i twardy.
Parametry w praktyce
- Czas ładowania
- 8-12 godzin (maksymalnie 20 godzin)
- Maksymalne obciążenie
- 77 lbs (ok. 35 kg)
Ilustracje i schematy

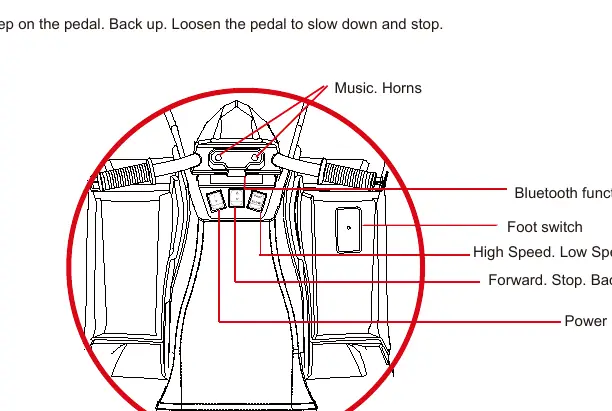

- Panel sterowania: zawiera przyciski do sterowania muzyką, Bluetooth, przełącznik prędkości oraz przełącznik kierunku jazdy.

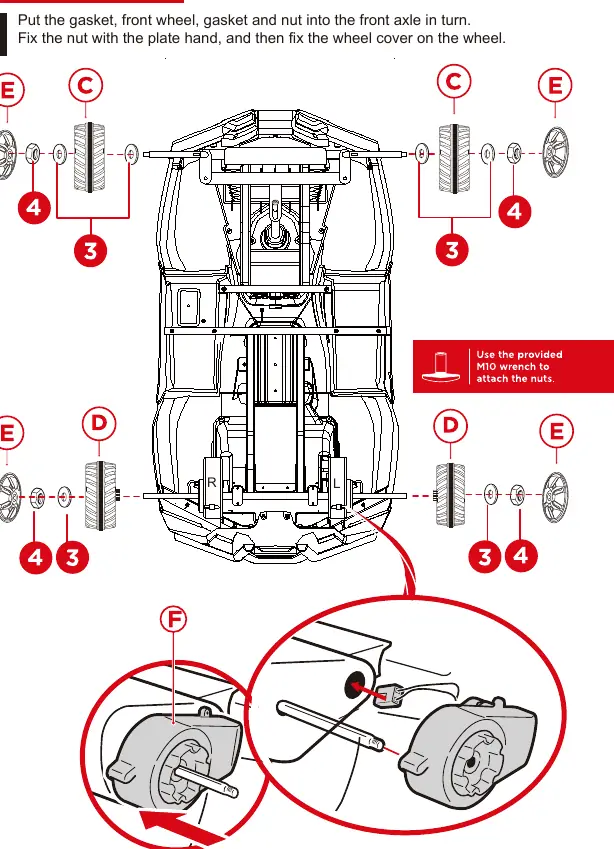

- Montaż kół: schemat pokazuje kolejność nakładania uszczelek, kół i nakrętek na oś.
Zgodność modelu
- Używaj wyłącznie dostarczonego akumulatora i ładowarki.
- Nie mieszaj starych i nowych baterii ani różnych typów baterii (alkaliczne, standardowe, akumulatorki).
