Instrukcja obsługi pojazdu elektrycznego Kidzone 060-ROT-48
Szybki przewodnik po montażu, ładowaniu i obsłudze pojazdu elektrycznego Kidzone 060-ROT-48. Dowiedz się, jak bezpiecznie użytkować ATV, dbać o akumulator i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Pojazd Kidzone 060-ROT-48 jest przeznaczony dla dzieci w wieku powyżej 18 miesięcy. Maksymalne dopuszczalne obciążenie wynosi 20 kg. Montaż musi być przeprowadzony wyłącznie przez osobę dorosłą. Pojazd nie posiada hamulców, dlatego nie należy go używać w miejscach wymagających aktywnego hamowania, na wzniesieniach, w pobliżu dróg, basenów ani w ciemności.
Opis urządzenia
Pojazd typu ATV zasilany akumulatorem 6V. Wyposażony w panel multimedialny z obsługą Bluetooth i odtwarzaniem plików MP3 z pamięci USB, wskaźnik poziomu naładowania akumulatora oraz przełącznik kierunku jazdy (przód/tył).
Montaż
Montaż wymaga użycia śrubokręta (brak w zestawie). Kluczowe etapy obejmują:

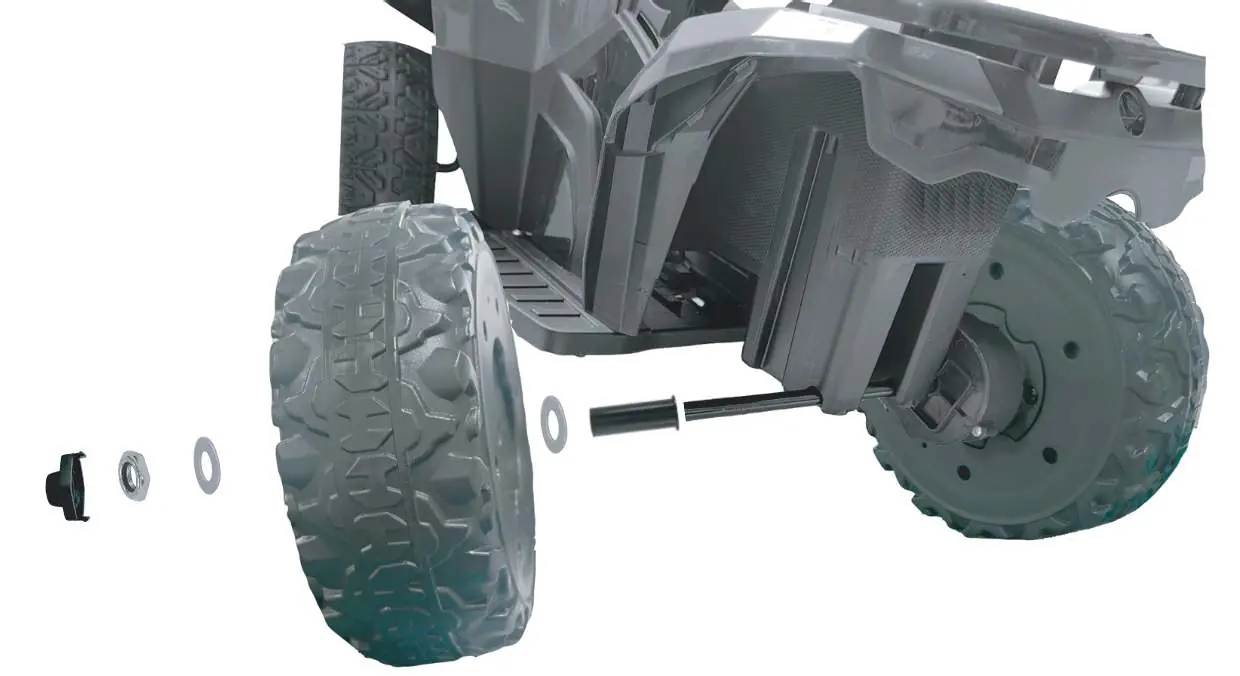

- Montaż kół przednich i tylnych na osiach z użyciem podkładek i nakrętek.
- Podłączenie silnika do wtyczki w korpusie pojazdu.
- Instalację kolumny kierownicy i kierownicy.

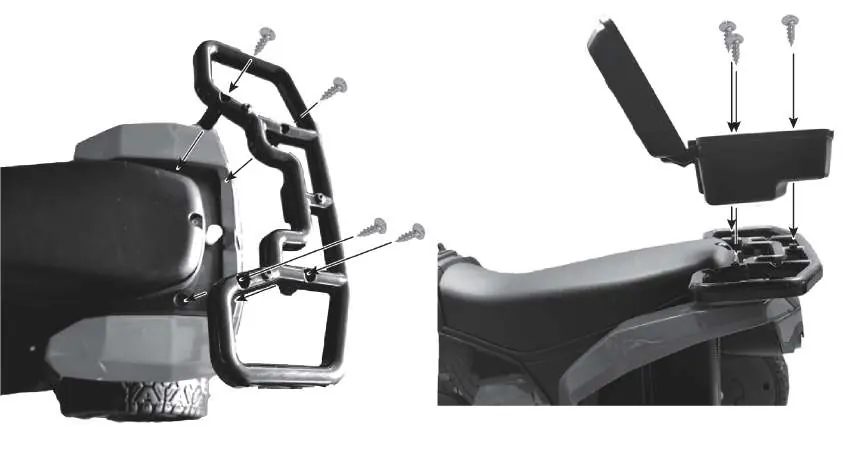

- Montaż deski rozdzielczej, tylnego wspornika oraz skrzynki narzędziowej.
- Podłączenie czerwonego przewodu do akumulatora pod siedzeniem.
Ładowanie
Ładowanie powinno być wykonywane wyłącznie przez osobę dorosłą. Czas ładowania wynosi średnio 8-12 godzin (maksymalnie 20 godzin). Wskaźnik ładowarki świeci na czerwono podczas ładowania i zmienia kolor na zielony po pełnym naładowaniu. Akumulator należy ładować co najmniej raz na 3 miesiące, jeśli pojazd nie jest używany.
Obsługa
Pojazd uruchamia się przyciskiem zasilania. Kierunek jazdy wybiera się przełącznikiem (góra - przód, dół - tył). Jazda odbywa się po naciśnięciu pedału gazu; zwolnienie pedału powoduje zatrzymanie pojazdu. Nie zmieniaj kierunku jazdy, dopóki pojazd całkowicie się nie zatrzyma.
Konserwacja
Regularnie sprawdzaj stan techniczny pojazdu, dokręcaj luźne elementy i kontroluj plastikowe części pod kątem pęknięć. Czyść pojazd wilgotną szmatką, unikając mycia wężem lub zanurzania w wodzie. Przechowuj w suchym miejscu, z dala od źródeł ciepła.
Rozwiązywanie problemów
W przypadku problemów z ruchem pojazdu, sprawdź stan naładowania akumulatora oraz poprawność połączeń przewodów. Jeśli bezpiecznik termiczny zadziałał, odczekaj 20 sekund przed ponownym uruchomieniem. W przypadku uszkodzenia silnika lub akumulatora, skontaktuj się z obsługą klienta.
Informacje o producencie
Kidzone
Praktyczna pomoc
Typowe problemy
Pojazd nie rusza
Sprawdź naładowanie akumulatora, upewnij się, że przewody są dobrze podłączone lub zresetuj bezpiecznik termiczny, czekając 20 sekund.
Pojazd jedzie bardzo wolno
Naładuj akumulator, sprawdź czy użytkownik nie przekracza limitu wagi (20 kg) lub unikaj jazdy w trudnym terenie.
Akumulator nie ładuje się
Sprawdź, czy ładowarka jest poprawnie podłączona do gniazdka i portu ładowania w pojeździe.
Pojazd wymaga popchnięcia, aby ruszyć
Sprawdź połączenia przewodów lub skontaktuj się z serwisem w sprawie silnika.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że akumulator jest w pełni naładowany.
- Sprawdź, czy plastikowe elementy nie są pęknięte.
- Upewnij się, że dziecko ma na sobie kask i odpowiednie obuwie.
- Sprawdź, czy w pobliżu nie ma przeszkód ani niebezpiecznych miejsc (drogi, woda).
Parametry w praktyce
- Akumulator 6V 4.5Ah
- Główne źródło zasilania pojazdu.
- Czas ładowania 8-12h
- Zalecany czas ładowania dla pełnej wydajności; nie przekraczać 20h.
- Prędkość 1.5-2 km/h
- Bezpieczna prędkość operacyjna dla małego dziecka.
- Maksymalne obciążenie 20 kg
- Przekroczenie tej wagi może uszkodzić silnik lub skrócić czas pracy.
Ilustracje i schematy

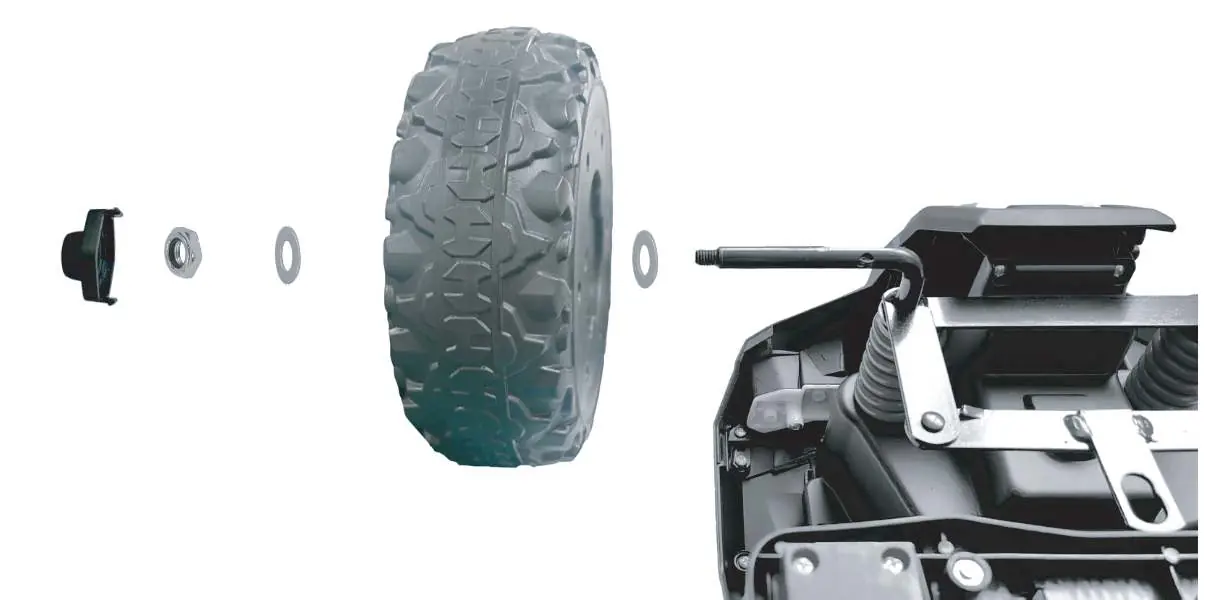

- Schemat montażu kół: pokazuje kolejność nakładania podkładek, nakrętek i osłon na oś.

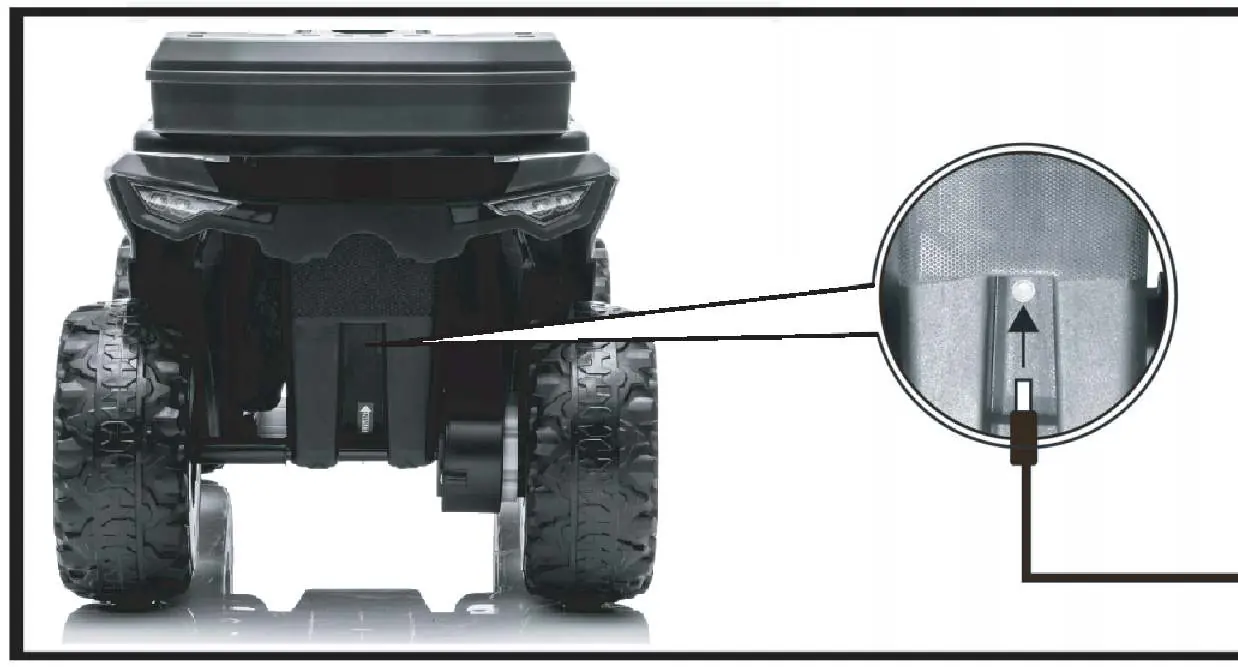

- Schemat ładowania: wskazuje port ładowania z tyłu pojazdu.

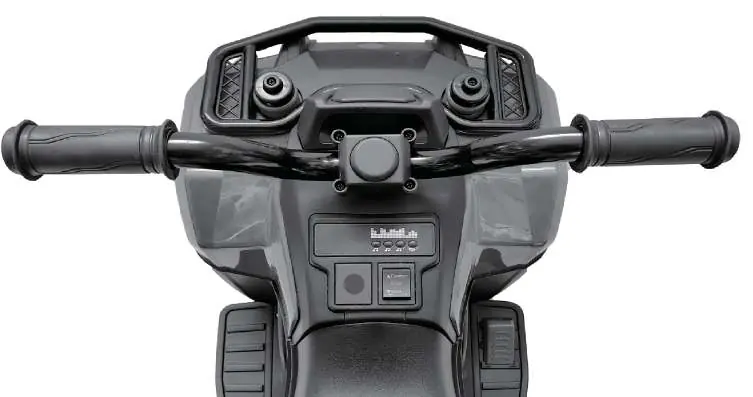

- Panel multimedialny: opisuje przyciski głośności, wyboru trybu (Bluetooth/USB) oraz port USB.
Zgodność modelu
- Pojazd przeznaczony wyłącznie dla dzieci w wieku 18+ miesięcy.
- Używać tylko oryginalnej ładowarki dostarczonej przez producenta.
- Zgodny ze standardami bezpieczeństwa zabawek CPSIA i ASTM-F963.
