Instrukcja obsługi pojazdu elektrycznego Kidzone 060-ROT-23L Mercedes-Benz AMG GT...
Kompletny przewodnik po montażu, bezpiecznym użytkowaniu i konserwacji dwuosobowego pojazdu elektrycznego Kidzone 060-ROT-23L. Zawiera instrukcje ładowania akumulatora, parowania pilota zdalnego sterowania oraz rozwiązywania problemów...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Pojazd jest dostarczany z odłączonym akumulatorem, który należy podłączyć przed pierwszym użyciem. Produkt przeznaczony jest dla dzieci w wieku od 36 do 72 miesięcy, o maksymalnej wadze 40 kg. Ze względów bezpieczeństwa montaż musi być przeprowadzony przez osobę dorosłą. Pojazd nie posiada hamulców, dlatego należy go używać wyłącznie na płaskich, utwardzonych powierzchniach, z dala od dróg, wzniesień i zbiorników wodnych.
Montaż
Montaż wymaga użycia dołączonego klucza M8 oraz śrubokręta. Proces obejmuje:
- Demontaż osłon transportowych z osi.
- Montaż kół na przedniej i tylnej osi przy użyciu podkładek i nakrętek.
- Podłączenie terminali kierownicy do kolumny kierowniczej.
- Montaż przedniej szyby oraz lusterek bocznych.
- Podłączenie czerwonych terminali zasilania znajdujących się pod siedzeniem.
- Przykręcenie siedzenia za pomocą śrub samogwintujących.
Ładowanie akumulatora
Ładowanie musi być wykonywane wyłącznie przez osobę dorosłą. Średni czas ładowania wynosi 8-12 godzin (maksymalnie 20 godzin). Należy używać wyłącznie oryginalnej ładowarki. Akumulator należy ładować przynajmniej raz w miesiącu, nawet jeśli pojazd nie jest używany, aby zapobiec jego całkowitemu rozładowaniu i trwałemu uszkodzeniu.
Obsługa pojazdu
Pojazd wyposażony jest w przełącznik startu, przełącznik świateł, przyciski muzyki i klaksonu oraz przełącznik kierunku jazdy (przód/tył). Przełącznik prędkości pozwala na wybór trybu wolnego lub szybkiego (bieg wsteczny dostępny tylko w trybie wolnym). Zmiana kierunku jazdy powinna odbywać się dopiero po całkowitym zatrzymaniu pojazdu.
Pilot zdalnego sterowania
Pilot służy do zdalnego sterowania pojazdem przez osobę dorosłą. Aby sparować pilota, należy włożyć baterie (2x AAA), włączyć zasilanie pojazdu i poczekać na ustanie migania diody LED. Przycisk P służy jako hamulec awaryjny.
Bezpieczeństwo i konserwacja
Pojazd posiada bezpiecznik automatyczny, który odcina zasilanie w przypadku przeciążenia. Nie należy go omijać. Regularnie sprawdzaj stan techniczny pojazdu, dokręcaj luźne elementy i czyść plastikowe części wilgotną szmatką. Nie używaj środków ściernych ani nie zanurzaj pojazdu w wodzie.
Informacje o producencie
Kidzone
Praktyczna pomoc
Typowe problemy
Pojazd nie rusza
Sprawdź poziom naładowania akumulatora, stan bezpiecznika oraz poprawność podłączenia przewodów pod siedzeniem.
Pojazd wymaga popchnięcia, aby ruszyć
Sprawdź połączenia przewodów lub skontaktuj się z serwisem w sprawie możliwego uszkodzenia silnika (martwy punkt).
Akumulator nie ładuje się
Upewnij się, że ładowarka jest dobrze podłączona do gniazdka i portu ładowania w pojeździe.
Pojazd porusza się bardzo wolno
Naładuj akumulator, sprawdź czy nie jest przeciążony (limit 40 kg) lub czy nie jest używany w trudnym terenie.
Przed użyciem
- Podłącz akumulator pod siedzeniem.
- Upewnij się, że dziecko ma założony kask.
- Sprawdź, czy pasy bezpieczeństwa są zapięte.
- Upewnij się, że w pobliżu nie ma innych pojazdów ani przeszkód.
- Sprawdź, czy wszystkie śruby i koła są poprawnie dokręcone.
Parametry w praktyce
- Czas ładowania
- 8-12 godzin (maksymalnie 20 godzin)
- Maksymalne obciążenie
- 40 kg (88 lb)
Ilustracje i schematy

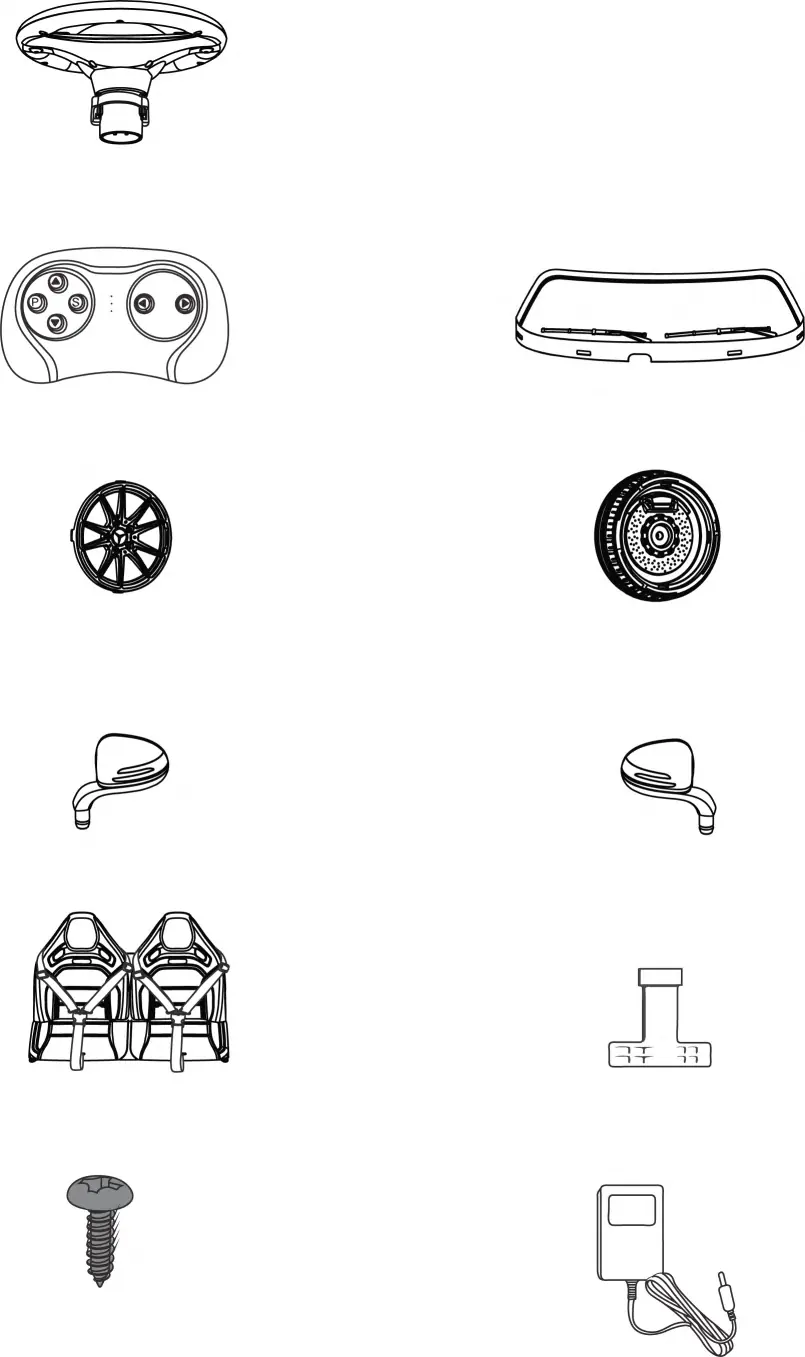

- Strona 9: Wykaz części zestawu.

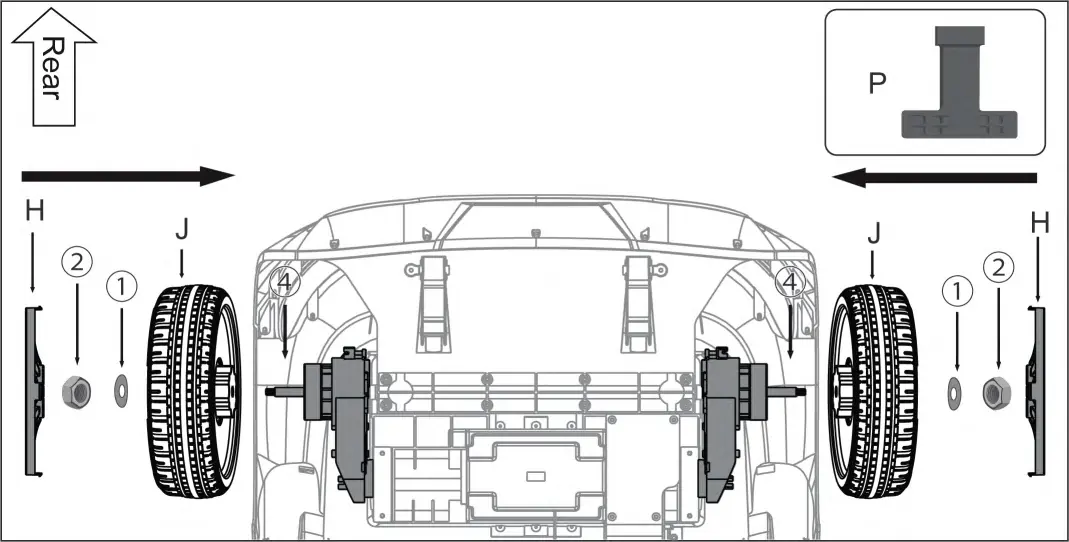

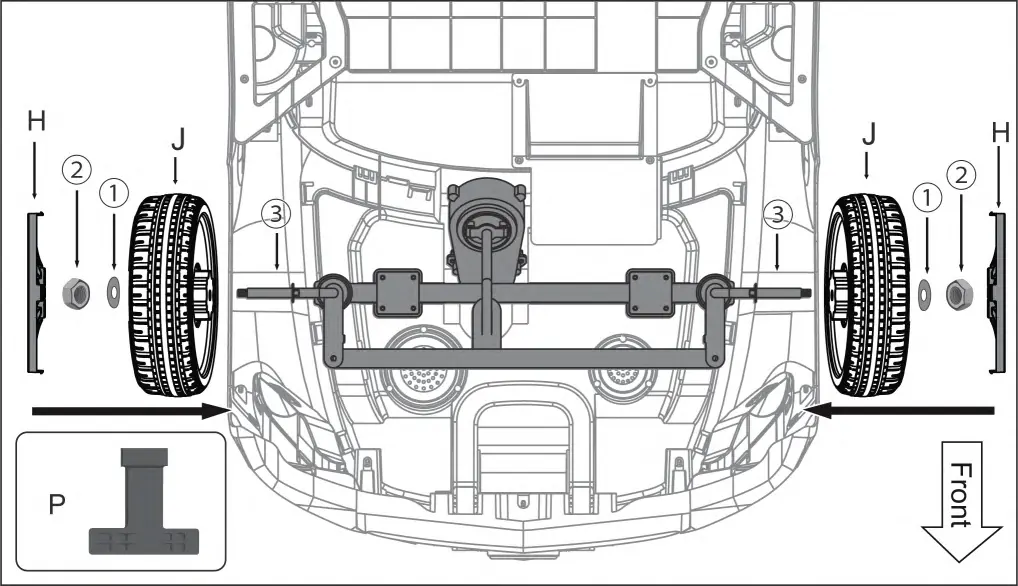

- Strona 10-11: Procedura montażu kół na osiach.
- Strona 13: Podłączenie zasilania i montaż siedzenia.
- Strona 17: Funkcje przycisków na pilocie zdalnego sterowania.

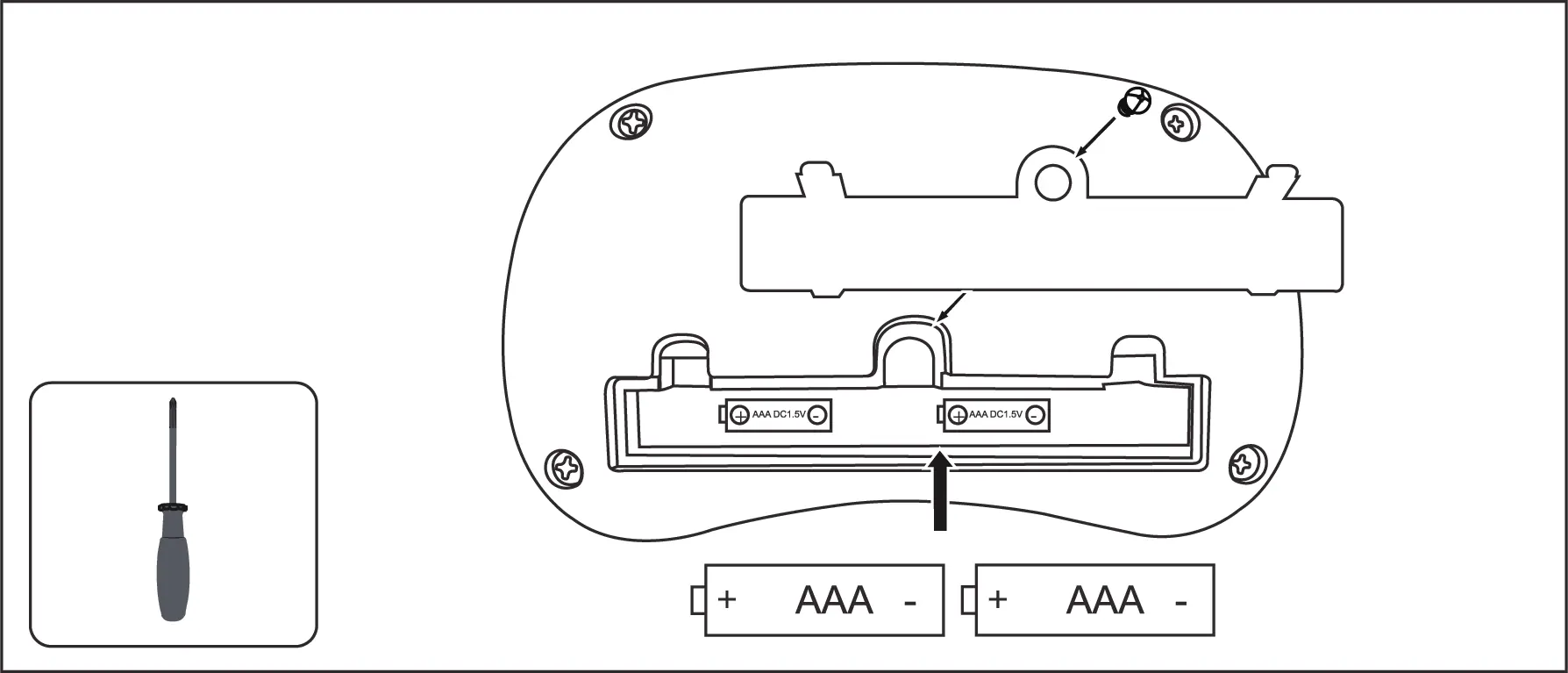

- Strona 18: Instrukcja wymiany baterii w pilocie i ładowania pojazdu.
Zgodność modelu
- Produkt przeznaczony dla dzieci w wieku 37-72 miesięcy.
- Wymaga 2 baterii AAA 1.5V do pilota (brak w zestawie).
- Tylko do użytku prywatnego, nie do celów komercyjnych.
