Instrukcja obsługi reflektora LED Led2 RENO
Szybki przewodnik po instalacji i podłączeniu reflektora LED Led2 RENO. Dowiedz się, jak bezpiecznie zamontować urządzenie na szynie 3-fazowej oraz jak poprawnie podłączyć wersje ściemnialne.
Spis treści
Najważniejsze informacje z instrukcji
Instalacja reflektora Led2 RENO musi być przeprowadzona wyłącznie przez wykwalifikowanego technika lub osobę posiadającą odpowiednie uprawnienia. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć główne zasilanie elektryczne, aby uniknąć ryzyka porażenia prądem. Produkt zawiera zintegrowane źródło światła LED, którego wymiana może być dokonana tylko przez wykwalifikowany personel. Należy zachować szczególną ostrożność przy obsłudze klosza lub dyfuzora, ponieważ są one delikatne i podatne na uszkodzenia.
Montaż na szynie 3-fazowej
Reflektor jest przeznaczony do montażu na szynoprzewodach 3-fazowych. Procedura instalacji obejmuje następujące kroki:
- Wyłącz główne zasilanie elektryczne.
- Wsuń adapter reflektora w szynę 3-fazową.
- Zablokuj reflektor w szynie, upewniając się, że jest stabilnie osadzony.
- Ustaw reflektor w żądanej pozycji (zakres obrotu 90 stopni, zakres obrotu wokół osi 350 stopni).
- Włącz główne zasilanie elektryczne.
Podłączenie wersji ściemnialnych
Wersje ściemnialne wymagają odpowiedniego podłączenia elektrycznego w zależności od zastosowanego systemu sterowania. Instrukcja zawiera schematy dla następujących konfiguracji:
- Push Dim: Podłączenie zasilania 220-240V 50/60Hz oraz linii sterującej PUSH.
- DALI/Push Dim: Podłączenie zasilania oraz linii sterujących DA/N i DA/L.
- DALI Dim: Podłączenie zasilania oraz linii sterujących DA.
- Triac Dim: Podłączenie zasilania z wykorzystaniem ściemniacza fazowego (Phase cut / Triac dimmer).
W każdym przypadku należy przestrzegać schematu połączeń znajdującego się na obudowie sterownika (drivera) oraz w dokumentacji technicznej.
Konserwacja i bezpieczeństwo
Urządzenie posiada stopień ochrony IP20, co oznacza, że jest przeznaczone do użytku wewnątrz pomieszczeń. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego użytkowania lub montażu niezgodnego z instrukcją. W przypadku uszkodzenia zintegrowanego źródła światła, wymianę musi przeprowadzić specjalista.
Praktyczna pomoc
Typowe problemy
Reflektor nie świeci po instalacji
Sprawdź, czy główne zasilanie jest włączone oraz czy adapter reflektora został poprawnie zablokowany w szynie 3-fazowej.
Uszkodzenie klosza/dyfuzora
Klosz jest delikatny. Podczas montażu i regulacji należy obchodzić się z nim bardzo ostrożnie, aby uniknąć pęknięć.
Problemy ze ściemnianiem
Upewnij się, że używasz kompatybilnego ściemniacza (np. Triac dla wersji Triac Dim) i że przewody sterujące są podłączone zgodnie ze schematem dla danego typu sterownika.
Przed użyciem
- Wyłącz główne zasilanie przed rozpoczęciem prac.
- Upewnij się, że instalację wykonuje wykwalifikowany technik.
- Sprawdź, czy szyna 3-fazowa jest poprawnie zamontowana.
- Zweryfikuj typ wersji reflektora (ściemnialna/standardowa) przed podłączeniem.
- Zachowaj ostrożność przy manipulowaniu delikatnym dyfuzorem.
Parametry w praktyce
- 3-Phase Track
- System szynowy umożliwiający niezależne sterowanie obwodami oświetleniowymi.
- 220-240V 50/60Hz
- Standardowe napięcie zasilania sieciowego.
Ilustracje i schematy

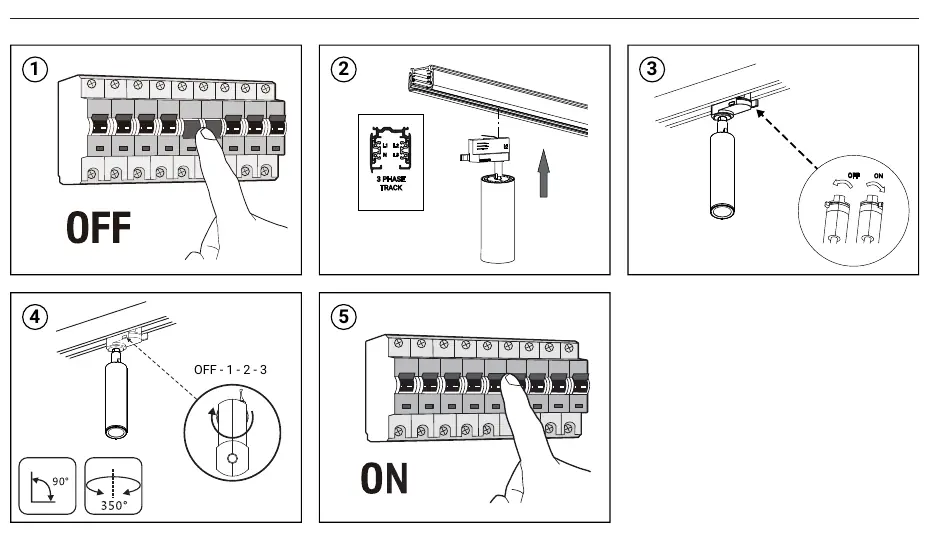

- Kroki 1-5: Ilustrują bezpieczny montaż reflektora w szynie 3-fazowej.
- Schematy 1-4: Przedstawiają poprawne podłączenie przewodów zasilających i sterujących dla różnych systemów ściemniania.
Zgodność modelu
- Wersje ściemnialne wymagają dedykowanego sterownika (drivera) i odpowiedniego systemu sterowania (Push, DALI lub Triac).
- Produkt zawiera zintegrowane źródło światła LED klasy energetycznej E.
