Instrukcja obsługi sterownika LED2 Zigbee RF Control + Push
Szybki przewodnik po instalacji i parowaniu sterownika LED2 Zigbee RF Control + Push. Dowiedz się, jak zresetować urządzenie, sparować je z nadajnikiem Zigbee oraz podłączyć zewnętrzny przycisk sterujący.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy sterowników LED2 Zigbee RF Control + Push oraz ZIGBEE NFC. Urządzenia te umożliwiają ściemnianie oświetlenia oraz sterowanie temperaturą barwową (tylko w modelach ZBTW) za pomocą nadajników Zigbee lub systemów Smart Home, takich jak Amazon Alexa, Philips Hue czy Homey.
Ostrzeżenia dotyczące użytkowania
- Do włączania i wyłączania oświetlenia należy używać wyłącznie nadajnika Zigbee. Odcinanie zasilania za pomocą włącznika ściennego może spowodować usunięcie pamięci odbiornika i konieczność ponownego parowania.
- Przed rozpoczęciem parowania na nadajniku zaleca się wyczyszczenie pamięci konwertera lub balastu.
- W przypadku korzystania z wielu nadajników (maks. 16) dla jednej oprawy, należy używać nadajników z serii SR-ZGP.
Resetowanie i parowanie
Kasowanie pamięci odbiornika
Aby usunąć sparowane nadajniki, należy przy włączonym zasilaniu krótko nacisnąć przycisk PROG 5 razy lub 5 razy wyłączyć i włączyć zasilanie oprawy. Oprawa zamiga 3 razy, a konwerter przejdzie w tryb parowania na 180 sekund.
Tryb parowania TouchLink
Naciśnij przycisk PROG 4 razy lub 4 razy wyłącz i włącz zasilanie oprawy. Oprawa zamiga 3 razy, a urządzenie przejdzie w tryb parowania na 180 sekund. Następnie uruchom tryb parowania na nadajniku (zgodnie z jego instrukcją) i umieść go w odległości 10 cm od oprawy.
Podłączenie zewnętrznego przycisku
Do konwertera lub balastu można podłączyć zewnętrzny przycisk 1/0, który umożliwia ściemnianie oświetlenia. Zmiana temperatury barwowej jest możliwa wyłącznie za pomocą pilota.
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na nadajnik
Sprawdź zasilanie oprawy oraz stan baterii w nadajniku.
Utrata parowania po wyłączeniu zasilania
Nie używaj włącznika ściennego do odcinania zasilania. Używaj wyłącznie nadajnika Zigbee do sterowania.
Błędne działanie po zmianie nadajnika
Zaleca się wyczyszczenie pamięci konwertera przed rozpoczęciem parowania nowego nadajnika.
Przed użyciem
- Upewnij się, że instalacja jest 2-3 przewodowa z trwałym zasilaniem.
- Sprawdź, czy używasz kompatybilnego nadajnika Zigbee.
- Przygotuj przycisk zewnętrzny (opcjonalnie), jeśli planujesz sterowanie przewodowe.
Parametry w praktyce
- Kompatybilność
- Amazon Alexa, Philips Hue, Homey
Ilustracje i schematy

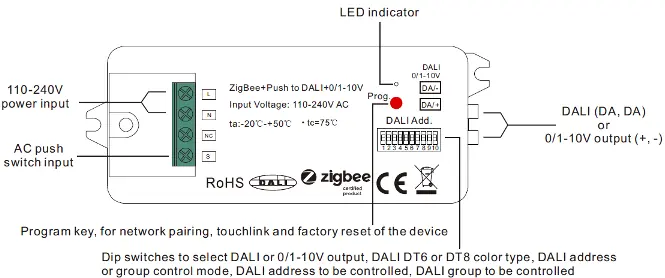

- Schemat połączenia zewnętrznego przycisku do konwertera SR-2421-ZG-PUSH.
- Schemat połączenia zewnętrznego przycisku do balastu ZIGBEE NFC.
Zgodność modelu
- Zmiana temperatury barwowej (CCT) możliwa tylko dla modeli ZBTW.
- Maksymalnie 4 oprawy mogą być sterowane oddzielnie.
- Maksymalnie 16 nadajników na jedną oprawę (wymagane nadajniki serii SR-ZGP).
