Instrukcja obsługi Fiilex RPU 120325A
Szybki przewodnik po instrukcji Fiilex RPU 120325A. Dowiedz się, jak obsługiwać narzędzia Remote, Patcher i Utility, aktualizować oprogramowanie, konfigurować WiFi oraz przeprowadzać diagnostykę oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Fiilex RPU (Remote Patcher Utility) to zaawansowane narzędzie do zarządzania oświetleniem, umożliwiające zdalne sterowanie oprawami, patchowanie DMX oraz diagnostykę. Urządzenie posiada wbudowaną baterię LiPo i obsługuje komunikację przewodową (F-Link) oraz bezprzewodową (CRMX, WiFi).
Opis urządzenia
Urządzenie wyposażone jest w wyświetlacz OLED, panel nawigacyjny oraz szereg portów komunikacyjnych:
- F-Link Port: Służy do komunikacji przewodowej i zasilania (5V/1A).
- DMX Port (TRRS): Port do komunikacji DMX.
- USB-C: Port do aktualizacji firmware i ładowania.
- Wskaźniki i sterowanie: Dioda LED zasilania, przyciski Back, Option oraz pad nawigacyjny.
- Montaż: Magnetyczny tył oraz pierścień montażowy (Rigging Ring).
Obsługa przycisków
Nawigacja odbywa się za pomocą pada kierunkowego:
- Strzałki góra/dół: Nawigacja po ustawieniach w menu.
- Strzałki lewo/prawo: Nawigacja po opcjach wewnątrz ustawienia lub zmiana wartości.
- Przycisk środkowy: Potwierdzenie wyboru.
- Przycisk Back: Powrót do poprzedniego ekranu.
Zasilanie i bateria
Fiilex RPU korzysta z wbudowanej baterii LiPo. Ładowanie może odbywać się poprzez:
- Połączenie F-Link z oprawą Fiilex.
- Połączenie USB-C z dowolnym zasilaczem ściennym.
Narzędzia RPU
Pakiet narzędzi RPU obejmuje:
- Remote: Odzwierciedla panel sterowania oprawy, umożliwiając zdalne sterowanie przewodowe lub bezprzewodowe.
- Patcher: Służy do szybkiego patchowania grupy opraw do uniwersum DMX.
- Utility: Zbiór narzędzi do testowania, podglądu i kontroli zachowania opraw.
Aktualizacje i konfiguracja
Pakiety aktualizacji zawierają firmware dla RPU oraz obsługiwanych opraw. Można je pobrać przez USB-C lub bezprzewodowo przez WiFi. Konfiguracja WiFi odbywa się w menu Utility, gdzie należy wybrać sieć (tylko 2.4GHz) i wprowadzić hasło.
Diagnostyka i narzędzia
Urządzenie oferuje zaawansowane funkcje diagnostyczne:
- DMX Tester: Ustawianie lub podgląd poziomów DMX w uniwersum.
- DMX Recorder: Nagrywanie, przechowywanie i odtwarzanie do ośmiu sekwencji DMX.
- RDM Controller: Wyświetlanie i modyfikacja informacji o podłączonych oprawach.
- Fixture Tester: Uruchamianie testów diagnostycznych oprawy.
- CRMX Tester: Ustawianie lub podgląd poziomów CRMX.
- ETH Viewer: Podgląd przychodzącego sygnału Ethernet.
- Logs: Historia błędów podłączonej oprawy.
Informacje o producencie
Fiilex
Praktyczna pomoc
Typowe problemy
Bateria nie ładuje się
Sprawdź połączenie F-Link z oprawą lub użyj kabla USB-C podłączonego do zasilacza ściennego.
Brak połączenia WiFi
Upewnij się, że sieć WiFi działa w paśmie 2.4GHz. RPU nie obsługuje pasma 5GHz.
Nie można wykryć oprawy
Sprawdź poprawność połączenia kablowego (F-Link) lub status połączenia bezprzewodowego (CRMX/WiFi).
Przed użyciem
- Naładuj wbudowaną baterię LiPo przed pierwszym użyciem.
- Upewnij się, że przełącznik ON/OFF jest w pozycji włączonej.
- Wybierz odpowiednią metodę połączenia (F-Link, CRMX lub WiFi) w zależności od typu oprawy.
- Sprawdź, czy firmware urządzenia jest aktualne.
Parametry w praktyce
- DMX Port (TRRS)
- Złącze do komunikacji DMX.
Ilustracje i schematy

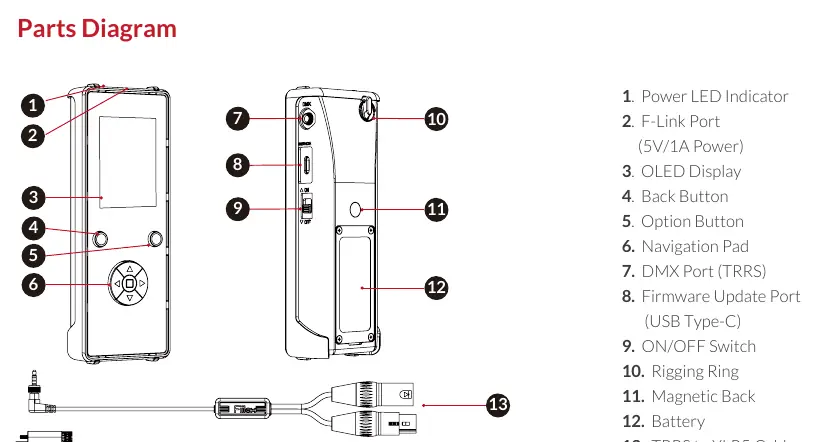

- Schemat części (strona 1) identyfikuje wszystkie porty, przyciski i elementy konstrukcyjne urządzenia.

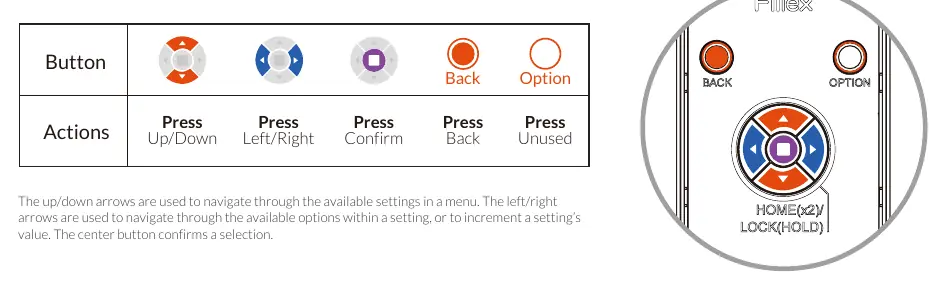

- Schemat funkcji przycisków (strona 1) wyjaśnia działanie pada nawigacyjnego.
Zgodność modelu
- Urządzenie współpracuje z oprawami Fiilex obsługującymi protokół F-Link.
- Aktualizacje firmware zawierają oprogramowanie zarówno dla RPU, jak i wspieranych opraw.
