Instrukcja obsługi dekodera DMX American Lighting 120-CTRL-4CH
Dowiedz się, jak zainstalować i skonfigurować 4-kanałowy dekoder DMX American Lighting 120-CTRL-4CH. Instrukcja zawiera schematy połączeń, ustawienia adresów DMX, częstotliwości PWM oraz konfigurację z kontrolerami RF.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dekoder DMX American Lighting 120-CTRL-4CH to urządzenie przeznaczone do sterowania oświetleniem LED (single color, Tunable CCT, RGB, RGBW). Urządzenie posiada stopień ochrony IP20 i jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń w suchych lokalizacjach. Zakres temperatury pracy wynosi od -20°C do 50°C. Dekoder wymaga zasilania 100-240V AC i oferuje 4 kanały wyjściowe o obciążalności 1.5A każdy.
Instalacja
Przed przystąpieniem do instalacji należy odłączyć zasilanie. Urządzenie posiada uchwyty montażowe umożliwiające przykręcenie go do podłoża. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania. Podczas podłączania przewodów wyjściowych należy bezwzględnie przestrzegać polaryzacji zgodnie z instrukcją urządzenia oświetleniowego.
Tryb pracy A: Zewnętrzny kontroler DMX
W tym trybie dekoder współpracuje z zewnętrznym kontrolerem DMX (wymagane połączenie XLR3). Po podłączeniu zasilania i kontrolera, adres DMX można ustawić za pomocą przycisków na obudowie. Przycisk A służy do ustawiania setek, B do dziesiątek, a C do jednostek. Po ustawieniu adresu należy przytrzymać dowolny przycisk przez ponad 3 sekundy w celu zatwierdzenia.
Tryb pracy B: Odbiornik RF
Dekoder może współpracować z odbiornikiem radiowym REC-DMX-RF (sprzedawanym oddzielnie). Wymaga to podłączenia wyjścia DMX odbiornika RF do wejścia DMX dekodera. Parowanie z kontrolerem radiowym odbywa się poprzez użycie przycisku uczenia (Learning Key) na odbiorniku REC-DMX-RF.
Konfiguracja i ustawienia
Urządzenie pozwala na zaawansowaną konfigurację:
- Wybór kanałów DMX: Przytrzymaj przyciski B+C przez ponad 3 sekundy, aby wybrać liczbę kanałów (1, 2, 3 lub 4).
- Częstotliwość PWM: Przytrzymaj przyciski A+B przez ponad 3 sekundy. Można wybrać częstotliwość od 500Hz do 35KHz. Uwaga: Nie ustawiaj częstotliwości powyżej 3KHz, aby uniknąć przegrzania i uszkodzenia urządzenia.
- Krzywa ściemniania (Gamma): Przytrzymaj przyciski A+B+C przez ponad 3 sekundy, aby dostosować wartość gamma (zakres 0.1-9.9).
- Reset do ustawień fabrycznych: Przytrzymaj przyciski A+C przez ponad 3 sekundy, aż wyświetlacz zgaśnie i włączy się ponownie.
Praktyczna pomoc
Typowe problemy
Brak sygnału DMX
Sprawdź połączenia przewodów D+ i D- oraz upewnij się, że adres DMX jest poprawnie ustawiony.
Przegrzewanie się urządzenia
Upewnij się, że urządzenie jest zamontowane w miejscu z odpowiednią wentylacją; nie przekraczaj 3KHz częstotliwości PWM.
Błędne kolory lub brak reakcji oświetlenia
Sprawdź polaryzację przewodów wyjściowych (Black, Red, Green, Yellow, White) zgodnie z instrukcją oprawy.
Przed użyciem
- Odłącz zasilanie przed przystąpieniem do jakichkolwiek prac instalacyjnych.
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-240V AC.
- Zweryfikuj polaryzację przewodów wyjściowych przed włączeniem zasilania.
- Upewnij się, że urządzenie jest montowane w suchym miejscu (IP20).
- Upewnij się, że przewody są mocno dokręcone w złączach.
Parametry w praktyce
- Napięcie wejściowe
- 100-240V AC
- Zakres temperatur
- -20°C do 50°C
- Częstotliwość PWM
- Regulowana (domyślnie 1KHz, max 3KHz dla bezpieczeństwa)
Ilustracje i schematy

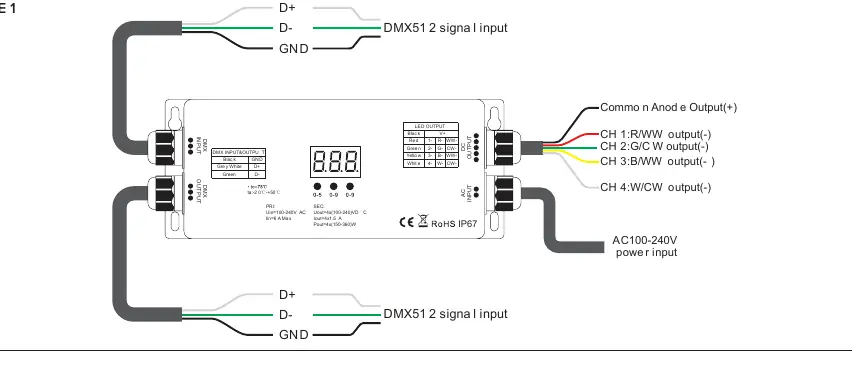

- Rysunek 1: Schemat połączeń elektrycznych i wyjść LED.
- Rysunek 2: Podłączenie zewnętrznego kontrolera DMX przez XLR3.

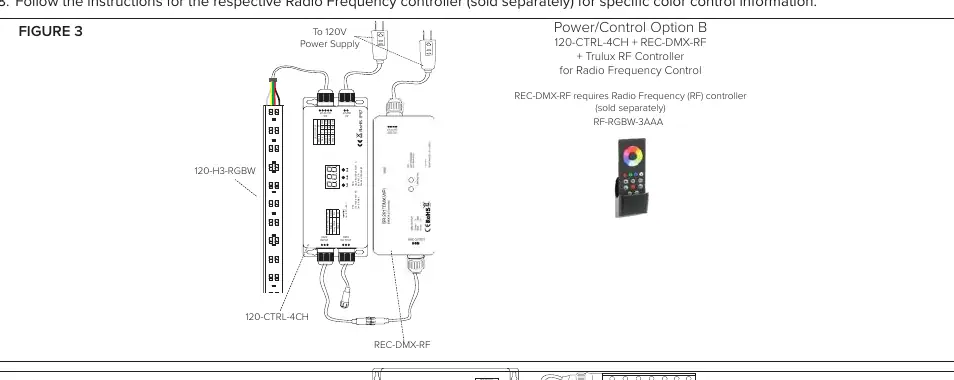

- Rysunek 3: Konfiguracja z odbiornikiem RF (REC-DMX-RF).

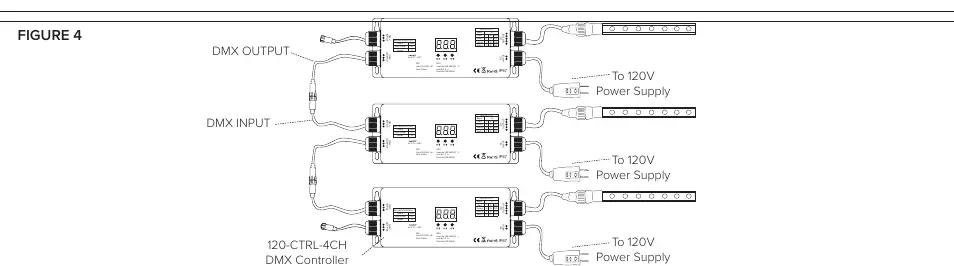

- Rysunek 4: Łączenie szeregowe wielu dekoderów DMX.
Zgodność modelu
- Wymaga zewnętrznego kontrolera DMX (brak w zestawie).
- W trybie RF wymaga odbiornika REC-DMX-RF oraz kontrolera RF (sprzedawane oddzielnie).
- Przeznaczony do produktów 100-240V DC.
