Instrukcja obsługi taśmy LED American Lighting 120-H3-RGBW
Szybki przewodnik po instalacji i obsłudze taśmy LED American Lighting 120-H3-RGBW. Dowiedz się, jak bezpiecznie ciąć, łączyć i montować oświetlenie, aby zapewnić długotrwałe działanie.
Spis treści
Najważniejsze informacje z instrukcji
Taśma LED American Lighting 120-H3-RGBW jest przeznaczona do użytku dekoracyjnego. Przed przystąpieniem do instalacji należy zapoznać się z kluczowymi ograniczeniami:
- Maksymalna długość: Nie przekraczaj 164 stóp (ok. 50 m) w jednym ciągu.
- Zasilanie: Wymagany jest kontroler 120V DC 4-kanałowy (zalecany model 120-CTRL-4CH).
- Bezpieczeństwo: Nigdy nie używaj taśmy, gdy jest zwinięta. Nie zanurzaj w cieczach.
- Zastosowanie zewnętrzne: Wymagane jest użycie smaru dielektrycznego, kleju silikonowego i rurki termokurczliwej na wszystkich połączeniach oraz końcówkach.
Instalacja i podłączenie
Proces instalacji wymaga precyzji, aby nie uszkodzić obwodów wewnętrznych:
- Cięcie: Taśmę można ciąć wyłącznie w wyznaczonych miejscach (co 12 cali). Użyj ostrego narzędzia do cięcia węży świetlnych. Cięcie w innym miejscu spowoduje uszkodzenie diod lub okablowania.
- Przygotowanie złącza: Umieść gumowy pierścień (dołączony do zestawu) w bloku pinów złącza.
- Łączenie: Włóż blok pinów w taśmę, a następnie wciśnij całość w podstawę złącza. Nałóż pokrywę i zabezpiecz ją śrubami.
- Podłączenie elektryczne: Połącz 5-żyłowe przewody z kontrolerem 120V DC 4-kanałowym, zachowując polaryzację: czarny do +, czerwony do czerwonego, zielony do zielonego, niebieski do niebieskiego, biały do białego.
Montaż
Taśmę można montować za pomocą dołączonych klipsów lub opcjonalnego kanału montażowego:
- Klipsy montażowe: Należy je rozmieszczać równomiernie, w odstępach maksymalnie 12 cali. Upewnij się, że powierzchnia montażowa jest stabilna.
- Odstępy: Jeśli instalujesz kilka linii taśmy obok siebie, zachowaj co najmniej 1/2 cala odstępu między nimi, aby zapewnić odpowiednie odprowadzanie ciepła.
- Kanał montażowy: Przymocuj kanał do powierzchni, a następnie delikatnie wciśnij taśmę, aż zatrzaśnie się na miejscu.
Konserwacja
Do czyszczenia używaj wyłącznie miękkiej, suchej lub lekko wilgotnej szmatki. Nie stosuj silnych środków chemicznych ani materiałów ściernych, które mogłyby uszkodzić powłokę PVC.
Praktyczna pomoc
Typowe problemy
Taśma nie świeci po cięciu
Upewnij się, że cięcie wykonano dokładnie w miejscu wyznaczonym (co 12 cali) i że blok pinów został poprawnie włożony w taśmę.
Przegrzewanie się taśmy
Nigdy nie używaj taśmy, gdy jest zwinięta. Upewnij się, że zachowano odstęp 12mm między liniami świetlnymi.
Przed użyciem
- Sprawdź, czy zasilanie jest odłączone przed rozpoczęciem prac.
- Upewnij się, że posiadasz kontroler 120V DC 4-kanałowy.
- Przygotuj smar dielektryczny i rurkę termokurczliwą do uszczelnienia połączeń (szczególnie na zewnątrz).
- Sprawdź, czy długość odcinka nie przekracza 164 stóp.
- Zweryfikuj, czy powierzchnia montażowa jest stabilna.
Parametry w praktyce
- 120V DC 4-channel controller
- Wymagany sterownik do obsługi kolorów RGBW; nie podłączaj bezpośrednio do sieci bez odpowiedniego kontrolera.
- 12-calowe przyrosty cięcia
- Miejsca, w których można bezpiecznie przeciąć taśmę bez uszkodzenia wewnętrznych obwodów.
Ilustracje i schematy

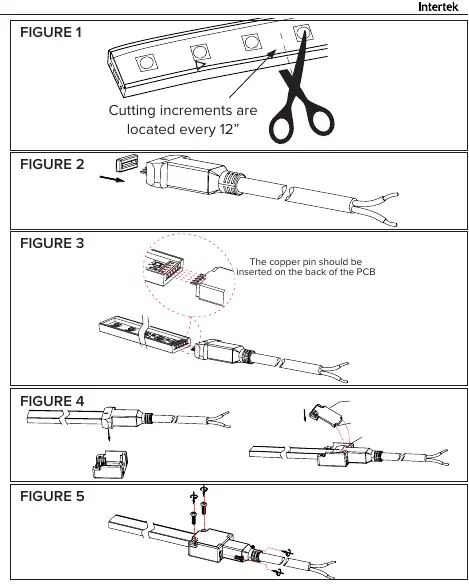

- Rysunki 1-5 ilustrują proces cięcia taśmy, montażu bloku pinów, łączenia ze złączem oraz zabezpieczania śrubami.
Zgodność modelu
- Wymaga kontrolera 120V DC 4-kanałowego (np. 120-CTRL-4CH).
- Do użytku zewnętrznego wymagane jest uszczelnienie wszystkich połączeń.
