Instrukcja obsługi oprawy typu downlight LED American Lighting SPKPL-RDLRE

Najważniejsze informacje z instrukcji

Oprawa American Lighting SPKPL-RDLRE to inteligentne oświetlenie typu downlight sterowane przez Bluetooth. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest wyłączone. Urządzenie nie jest przeznaczone do współpracy ze standardowymi ściemniaczami ściennymi. Do sterowania należy użyć aplikacji Spektrum+ lub dedykowanego pilota (sprzedawanego oddzielnie). Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Opis urządzenia

Oprawa jest przeznaczona do montażu w sufitach podwieszanych lub nowych konstrukcjach. Posiada wbudowany sterownik LED z przełącznikiem CCT (temperatury barwowej) oraz złącza Bluetooth do bezprzewodowego sterowania.

Instalacja

Nowa konstrukcja: Zaleca się użycie aluminiowej płyty montażowej (rough-in plate). Płytę należy zamocować do dwóch legarów za pomocą odpowiednich elementów złącznych.

Remont (remodel): Nie wymaga płyty montażowej ani puszki. Należy wyciąć otwór w płycie gipsowo-kartonowej lub suficie podwieszanym zgodnie z wymiarami:

• 4-calowy okrągły: średnica 102 mm
• 4-calowy kwadratowy: 102 mm x 102 mm
• 2-calowy okrągły: średnica 76 mm
• 2-calowy kwadratowy: 76 mm x 76 mm

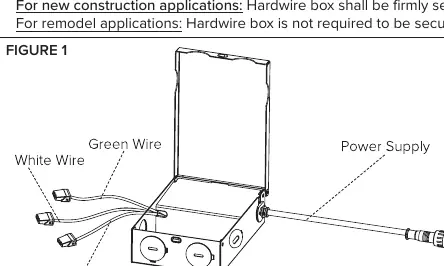

Podłączenie elektryczne

1. Wyłącz zasilanie w skrzynce bezpieczników.
2. Otwórz pokrywę puszki przyłączeniowej (hardwire box) i usuń odpowiednie zaślepki.
3. Wprowadź przewód zasilający przez złącze kablowe.
4. Połącz przewody za pomocą nakrętek: zielony z zielonym (uziemienie), biały z białym, czarny z czarnym.
5. Ustaw żądaną temperaturę barwową za pomocą przełącznika CCT wewnątrz puszki.
6. Zamknij pokrywę puszki, upewniając się, że przewody nie są przytrzaśnięte.

Montaż oprawy

1. Połącz oprawę z puszką przyłączeniową, skręcając złącza męskie i żeńskie.
2. Wciśnij sprężynowe klipsy oprawy do góry i włóż podstawę oprawy w otwór montażowy.
3. Zwolnij klipsy, aby oprawa przylegała płasko do sufitu.
4. Włącz zasilanie, aby sprawdzić działanie.

Sterowanie i konfiguracja

Urządzenie wykorzystuje technologię Bluetooth. Aby zresetować urządzenie, należy włączyć i wyłączyć zasilanie 3 razy z rzędu. Po resecie urządzenie zamiga na niebiesko. Do pełnej obsługi wymagana jest aplikacja Spektrum+ Smart Lighting.

Konserwacja

Czyść oprawę wyłącznie miękką szmatką z użyciem łagodnego mydła i wody. Nie używaj żrących chemikaliów ani szorstkich ścierek, które mogą porysować wykończenie lub soczewkę.
