Instrukcja obsługi oprawy wpuszczanej American Lighting RHYM Series

Dowiedz się, jak bezpiecznie zainstalować i skonfigurować oprawę wpuszczaną American Lighting RHYM Series. Instrukcja zawiera schematy okablowania, procedury montażu, wymiany soczewek oraz wskazówki dotyczące konserwacji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy opraw wpuszczanych American Lighting serii RHYM. Produkt jest przeznaczony do zasilania 120V AC, 60Hz i jest kompatybilny ze ściemniaczami typu TRIAC, CL oraz ELV. Oprawa może być montowana w miejscach suchych, wilgotnych i mokrych. Przed przystąpieniem do prac należy upewnić się, że przewody zasilające mają odporność termiczną minimum 90°C.

Bezpieczeństwo

  • Instalacja powinna być wykonana zgodnie z lokalnymi przepisami elektrycznymi oraz National Electric Code (NEC).
  • Przed rozpoczęciem prac należy wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym.
  • Nie należy modyfikować okablowania, oprawek lamp ani zasilacza.
  • Wewnątrz modułu LED nie ma części serwisowalnych.
  • W przypadku braku kwalifikacji elektrycznych należy skontaktować się z profesjonalistą.

Przygotowanie do instalacji

Dla nowych konstrukcji dostępna jest aluminiowa płyta montażowa (rough-in plate), którą należy zamocować do legarów. W przypadku remontów (remodel) płyta montażowa nie jest wymagana.

Wymiary otworu montażowego

  • Otwór okrągły 3 cale: średnica 3-3/8 cala (86 mm).
  • Otwór kwadratowy 3 cale: 3-3/8 cala (86 mm) x 3-3/8 cala (86 mm).

Instalacja elektryczna

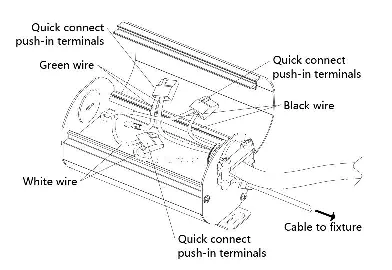

Schemat podłączenia przewodów w puszce przyłączeniowej
Schemat podłączenia przewodów w puszce przyłączeniowej
  1. Otwórz pokrywę puszki przyłączeniowej i usuń odpowiednie zaślepki (knockouts).
  2. Wprowadź przewód zasilający przez złącze kablowe (do nabycia osobno).
  3. Używając szybkozłączek, połącz przewody: zielony/uziemienie z zielonym, biały z białym, czarny z czarnym.
  4. Umieść wszystkie połączenia w puszce i zamknij pokrywę, upewniając się, że przewody nie są przyciśnięte.

Montaż oprawy

Montaż ramki (Trim) i puszki sterownika
Montaż ramki (Trim) i puszki sterownika
Przełącznik temperatury barwowej (CCT)
Przełącznik temperatury barwowej (CCT)
  1. Trimless Mud-Ring: Przymocuj ramkę do sufitu śrubami, zaszpachluj, wyszlifuj i pomaluj.
  2. Trim-Ring: Wciśnij sprężyny motylkowe i zainstaluj okrągłą ramkę w suficie, aż klipsy chwycą płytę gipsowo-kartonową.
  3. Umieść puszkę sterownika w suficie.
  4. Ustaw temperaturę barwową (CCT) przełącznikiem z tyłu modułu świetlnego.
  5. Podłącz moduł świetlny do sterownika za pomocą złącza typu twist-lock (przekręć zgodnie z ruchem wskazówek zegara).
  6. Wciśnij moduł świetlny w ramkę, aż usłyszysz kliknięcie.

Wymiana soczewki optycznej

Dotyczy tylko modeli THNC (nie dotyczy modeli z gimbalem lub regulacją kąta wiązki):

Procedura wymiany soczewki
Procedura wymiany soczewki
  1. Odkręć pierścień modułu w lewo. Jeśli używasz dyfuzora typu plaster miodu, zdejmij go.
  2. Odkręć śruby pierścienia wewnętrznego śrubokrętem.
  3. Wymień soczewkę na wybraną wersję, upewniając się, że jest prawidłowo osadzona.
  4. Przykręć pierścień wewnętrzny i zamontuj ponownie pierścień modułu, blokując go w prawo.

Konserwacja

Do czyszczenia oprawy używaj wyłącznie łagodnego mydła, wody i miękkiej szmatki. Nie używaj szorstkich materiałów ani silnych środków chemicznych, które mogą uszkodzić wykończenie lub soczewkę.

Praktyczna pomoc

Typowe problemy

Brak możliwości ściemniania

Upewnij się, że używasz kompatybilnego ściemniacza typu TRIAC, CL lub ELV.

Trudności z montażem w suficie

Sprawdź, czy otwór montażowy ma odpowiedni rozmiar (3 cale okrągły lub kwadratowy, 86mm).

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników.
  • Upewnij się, że przewody zasilające mają izolację odporną na min. 90°C.
  • Sprawdź, czy posiadasz odpowiedni otwór w suficie (3 cale).
  • Przygotuj złącze kablowe (nie jest dołączone do zestawu).

Parametry w praktyce

120V AC, 60Hz
Wymagane napięcie i częstotliwość zasilania.
TRIAC/CL/ELV
Typy ściemniaczy kompatybilne z oprawą.

Ilustracje i schematy

  • Rysunek 1 pokazuje schemat podłączenia przewodów w puszce przyłączeniowej za pomocą szybkozłączek.
  • Rysunek 5 wskazuje przełącznik CCT do zmiany temperatury barwowej światła.
  • Rysunek 6 pokazuje regulację gimbala i kąta wiązki.

Zgodność modelu

  • Nadaje się do miejsc suchych, wilgotnych i mokrych.
  • Wymaga przewodów zasilających o odporności min. 90°C.
