Instrukcja obsługi dekodera DMX 5-kanałowego American Lighting REC-DMX-RJ45A-5CH

Szybki przewodnik po instalacji i konfiguracji dekodera DMX 5-kanałowego American Lighting REC-DMX-RJ45A-5CH. Dowiedz się, jak podłączyć zasilanie, skonfigurować tryby pracy, adresy DMX oraz parametry ściemniania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia zasilania i opraw oświetleniowych (Figure 1) Strona 1 Schemat łączenia szeregowego wielu odbiorników (Figure 2) Strona 2 Panel sterowania i wyświetlacz (Figure 4) Strona 2

Najważniejsze informacje z instrukcji

Dekoder DMX 5-kanałowy REC-DMX-RJ45A-5CH służy do sterowania oświetleniem LED (jednokolorowym, Tunable CCT, RGB/RGBW lub RGB+Tunable CCT) za pomocą sygnału DMX. Urządzenie wymaga zewnętrznego zasilacza 12-24V DC. Przed przystąpieniem do pracy należy upewnić się, że zasilanie jest odłączone.

Bezpieczeństwo i warunki pracy

  • Urządzenie posiada stopień ochrony IP20 – przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, w suchych miejscach.
  • Zakres temperatury pracy: od -20°C do 50°C.
  • Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania.
  • Nie podłączaj kabli, gdy zasilanie jest włączone.
  • Maksymalne obciążenie: 5 wyjść, każde o mocy 8A/96-192W.

Instalacja i podłączenie

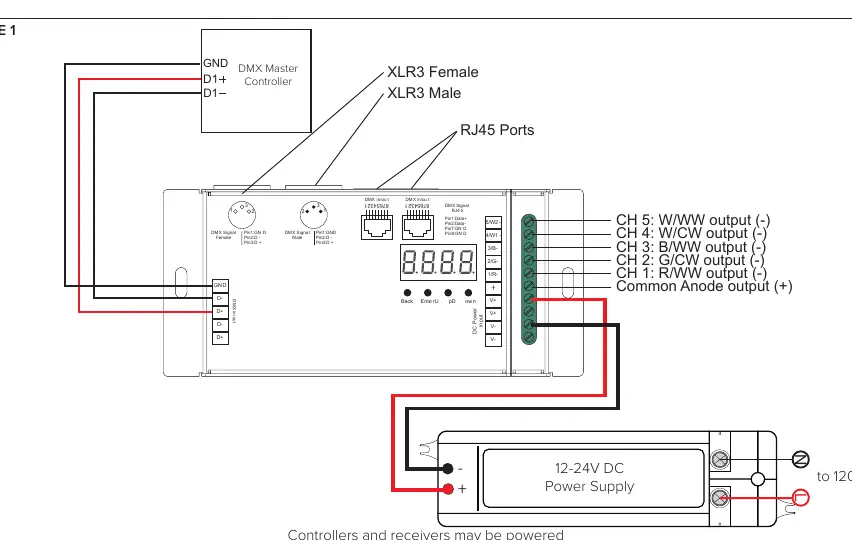

Schemat podłączenia zasilania i opraw oświetleniowych (Figure 1)
Schemat podłączenia zasilania i opraw oświetleniowych (Figure 1)
  1. Wybierz miejsce montażu i zabezpiecz urządzenie za pomocą wbudowanych uchwytów montażowych.
  2. Podłącz oprawy oświetleniowe do odpowiednich terminali wyjściowych (CH1-CH5), zachowując właściwą polaryzację.
  3. Podłącz zasilanie 12-24V DC do wejścia zasilania, zachowując polaryzację.
  4. Podłącz sygnał DMX za pomocą portów RJ45 lub złączy XLR.

Łączenie wielu odbiorników

Możliwe jest łączenie szeregowe wielu dekoderów. Należy połączyć sygnał DMX (D- i D+) oraz masę (GND) między kolejnymi urządzeniami. Zasilanie 12-24V DC należy doprowadzić do każdego odbiornika z osobna.

Schemat łączenia szeregowego wielu odbiorników (Figure 2)
Schemat łączenia szeregowego wielu odbiorników (Figure 2)

Obsługa i konfiguracja

Urządzenie posiada wyświetlacz cyfrowy i cztery przyciski: Back, Enter, Up, Down.

Panel sterowania i wyświetlacz (Figure 4)
Panel sterowania i wyświetlacz (Figure 4)
  • Tryby pracy: Wybierz tryb przed konfiguracją: run1 (tryb dekodera DMX) lub run2 (tryb samodzielny/standalone).
  • Nawigacja: Użyj przycisków Up/Down do przeglądania menu, Enter do wyboru, Back do powrotu.

Ustawienia zaawansowane

  • A.XXX: Adres DMX (domyślnie 001).
  • CHXX: Ilość kanałów DMX (domyślnie CH05).
  • btXX: Rozdzielczość PWM (8bit lub 16bit, domyślnie 16bit).
  • PFXX: Częstotliwość PWM (00-30, domyślnie 1kHz).
  • gAXX: Wartość gamma krzywej ściemniania (0.1-9.9, domyślnie 1.5).
  • dPXX: Tryb dekodowania (domyślnie dp1.1).

Przywracanie ustawień fabrycznych

Aby zresetować urządzenie, naciśnij i przytrzymaj jednocześnie przyciski Back oraz Enter, aż wyświetlacz zgaśnie. Następnie zwolnij przyciski – system zresetuje się i uruchomi z ustawieniami domyślnymi.

Oficjalne zasoby z instrukcji

Oficjalny zasób A.XXX

Praktyczna pomoc

Typowe problemy

Brak reakcji na sygnał DMX

Sprawdź polaryzację przewodów D+ i D- oraz poprawność adresu DMX ustawionego w menu.

Przegrzewanie się urządzenia

Upewnij się, że urządzenie jest zamontowane w miejscu z odpowiednią wentylacją i nie przekracza dopuszczalnej temperatury otoczenia.

Efekt ściemniania nie jest widoczny

Ustaw wartość gamma (gAXX) poniżej 1.4, aby zwiększyć widoczność efektu mikro-ściemniania.

Przed użyciem

  • Upewnij się, że zasilacz 12-24V DC jest odłączony przed instalacją.
  • Sprawdź polaryzację przewodów zasilających i wyjściowych.
  • Wybierz odpowiednie miejsce montażu (suche, wewnątrz, dobra wentylacja).
  • Przygotuj kontroler DMX (np. Trulux) lub inne źródło sygnału.
  • Upewnij się, że przewody są mocno dokręcone w złączach.

Parametry w praktyce

PWM Frequency
Częstotliwość modulacji szerokości impulsu (00-30), wpływa na płynność ściemniania.

Ilustracje i schematy

  • Rysunek 1: Schemat podłączenia zasilania 12-24V DC oraz wyjść do opraw oświetleniowych.
  • Rysunek 2: Schemat łączenia szeregowego wielu dekoderów DMX.
  • Rysunek 4: Panel sterowania z wyświetlaczem cyfrowym i przyciskami nawigacyjnymi.

Zgodność modelu

  • Wymaga zewnętrznego zasilacza 12-24V DC (zalecana seria LED-DR).
  • Wymaga kontrolera DMX (np. Trulux) lub innego sterownika master.
