Instrukcja obsługi zestawu taśm LED Saxby Lighting Flexline 12V 5M Kit CCT

Najważniejsze informacje z instrukcji

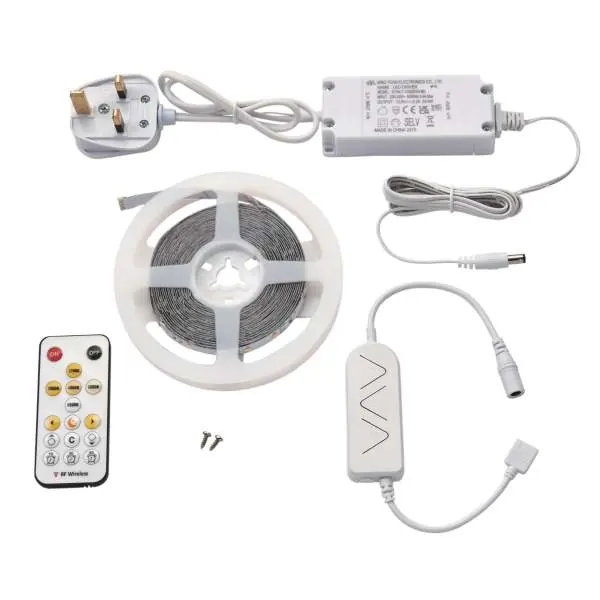

Zestaw Saxby Lighting Flexline 12V 5M Kit CCT to kompletne rozwiązanie oświetleniowe LED przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Zestaw zawiera taśmę LED, zasilacz 12V, odbiornik oraz pilot zdalnego sterowania. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami budowlanymi i elektrycznymi.

Opis zestawu i bezpieczeństwo

Zestaw jest samowystarczalny i nie może być rozszerzany. Taśma LED posiada klasę III (niskie napięcie), a zasilacz jest podwójnie izolowany. Ważne ostrzeżenia:

• Nigdy nie podłączaj taśmy bezpośrednio do sieci 230V bez użycia dołączonego zasilacza LED.
• Zasilacz musi być umieszczony wewnątrz pomieszczenia, aby chronić go przed warunkami atmosferycznymi.
• Zawsze odłączaj zasilanie przed czyszczeniem lub konserwacją.
• Do czyszczenia używaj wyłącznie miękkiej, suchej szmatki; nie stosuj rozpuszczalników ani środków ściernych.

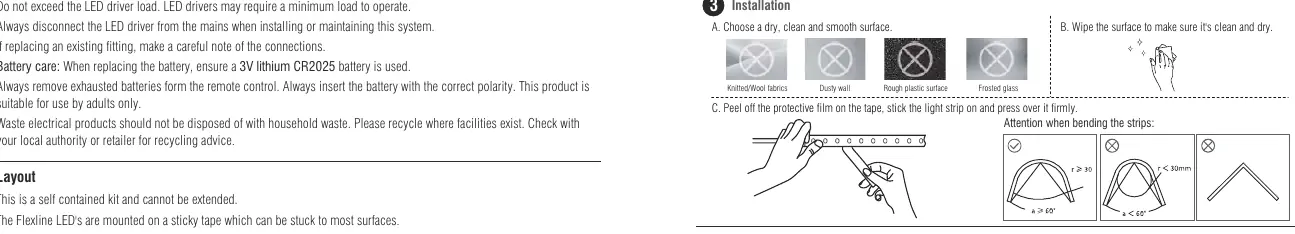

Instalacja i montaż

Przed montażem upewnij się, że masz wszystkie elementy zestawu. Zaplanuj trasę kabli tak, aby nie były narażone na przecięcie, przytrzaśnięcie lub uszkodzenie.

1. Wybierz suchą, czystą i gładką powierzchnię montażową.
2. Oczyść powierzchnię, aby zapewnić dobrą przyczepność taśmy.
3. Zdejmij folię ochronną z taśmy samoprzylepnej i mocno dociśnij taśmę do powierzchni.
4. Podłącz złącze kontrolera temperatury barwowej do złącza taśmy LED, upewniając się, że jest wpięte poprawnie.

Przycinanie taśmy

Taśmę Flexline można skracać wyłącznie w wyznaczonych miejscach. Szukaj linii z czterema miedzianymi stykami i symbolem nożyczek. Cięcia można dokonywać w odstępach co 100 mm lub wielokrotnościach tej wartości. Nie przecinaj taśmy w innych miejscach, ponieważ spowoduje to jej uszkodzenie.

Obsługa pilota i parowanie

Pilot umożliwia włączanie/wyłączanie, regulację jasności oraz zmianę temperatury barwowej (CCT). Jeśli taśma samoczynnie się włącza lub miga, należy ponownie sparować pilot:

• Parowanie: Przytrzymaj przyciski "3000K" i "5000K" jednocześnie przez 3 sekundy. Światło zamiga 3 razy, potwierdzając sukces.
• Rozparowanie: Przytrzymaj przycisk "Off" aż światło zamiga 3 razy.
• Wymiana baterii: Używaj wyłącznie baterii litowej 3V CR2025, zachowując właściwą polaryzację.

Dane techniczne

• Napięcie zasilania: 220-240 V~, 50 Hz
• Napięcie wyjściowe: 12V DC
• Moc: 24W LED
• Temperatura barwowa: 2700K-6500K (CCT)
• Zasięg pilota: do 15 metrów
