Instrukcja obsługi lampy liniowej LED Sunlite 122F
Szybki przewodnik po instalacji i konfiguracji lampy liniowej LED Sunlite 122F. Dowiedz się, jak zamontować oprawę, podłączyć zasilanie, skonfigurować ściemnianie 0-10V oraz ustawić temperaturę barwową i moc.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu należy wyłączyć zasilanie. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Oprawa jest przeznaczona do pracy w temperaturze otoczenia od -20°C do 50°C. Należy używać przewodów zasilających odpornych na temperaturę min. 90°C. Produkt nadaje się do miejsc wilgotnych.
Instalacja
Oprawa oferuje trzy główne sposoby montażu:
- Montaż sufitowy: Wymaga wywiercenia otworów zgodnie z szablonem, włożenia kołków rozporowych i przykręcenia oprawy.
- Montaż podwieszany: Wymaga użycia zestawu V-Hook (sprzedawany oddzielnie). Haki należy zaczepić o otwory w oprawie, a następnie zawiesić na łańcuchach. Okablowanie musi być prowadzone w peszlu (conduit).

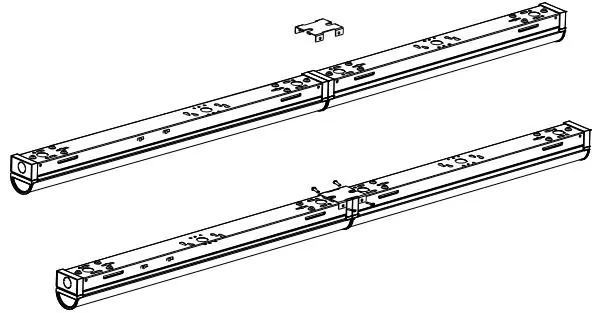

- Montaż narożny: Wymaga użycia wsporników narożnych (sprzedawane oddzielnie). Wsporniki przykręca się do ściany, a następnie mocuje do nich oprawę za pomocą śrub M4*10.
Okablowanie
Standardowe podłączenie zasilania:
- Czarny przewód: Linia (L)
- Biały przewód: Neutralny (N)
- Zielony przewód: Uziemienie
Dla funkcji ściemniania 0-10V:
- Fioletowy przewód: Dodatni (+) przewód ściemniania
- Szary przewód: Ujemny (-) przewód ściemniania
Konfiguracja
Oprawa posiada przełączniki na boku obudowy, które umożliwiają wybór:
- Temperatury barwowej: 3500K, 4000K lub 5000K.
- Mocy: Ustawienia mocy (zależne od modelu).
Akcesoria opcjonalne
Instrukcja opisuje montaż dodatkowych modułów (sprzedawanych oddzielnie):

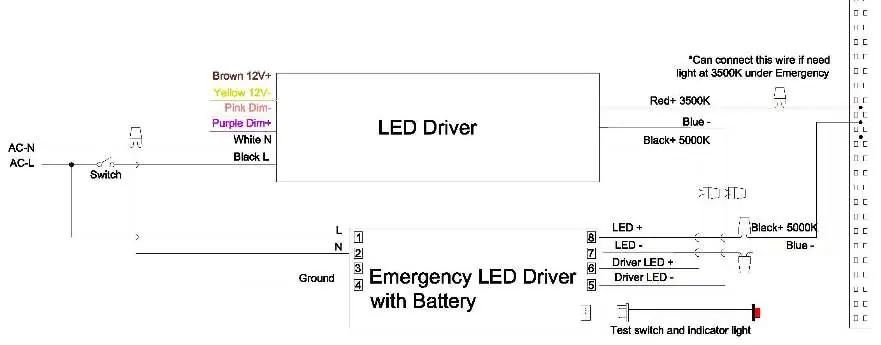

- Bateria awaryjna (4W, 6W, 8W): Wymaga instalacji wewnątrz oprawy, podłączenia do sterownika LED oraz montażu przycisku testowego.
- Czujnik ruchu (12V): Montowany na oprawie, podłączany za pomocą szybkozłączki. Domyślne ustawienia: jasność 100%, czułość 75%, czas podtrzymania 10s.
- Fotokomórka: Wymaga podłączenia zgodnie ze schematem elektrycznym.
Praktyczna pomoc
Typowe problemy
Brak światła po instalacji
Sprawdź, czy zasilanie jest włączone oraz czy przewody (L, N, Uziemienie) są poprawnie i pewnie podłączone w szybkozłączkach.
Ściemnianie 0-10V nie działa
Upewnij się, że fioletowy przewód jest podłączony do dodatniego bieguna sterownika ściemniania, a szary do ujemnego.
Przed użyciem
- Wyłącz zasilanie główne przed rozpoczęciem prac.
- Upewnij się, że miejsce montażu jest suche (chyba że oprawa jest przeznaczona do miejsc wilgotnych).
- Przygotuj wiertarkę i odpowiednie wiertła (zgodnie z wymiarami w instrukcji).
- Sprawdź, czy posiadasz wszystkie niezbędne akcesoria (wsporniki, haki, jeśli montaż nie jest sufitowy).
- Upewnij się, że przewody zasilające mają izolację odporną na min. 90°C.
Parametry w praktyce
- 0-10V Dimmable
- Możliwość płynnej regulacji jasności za pomocą zewnętrznego sterownika ściemniania.
- CCT Selectable
- Możliwość wyboru temperatury barwowej światła (3500K, 4000K, 5000K) za pomocą przełącznika.
Ilustracje i schematy
- Schemat okablowania 0-10V pokazuje poprawne przypisanie kolorów przewodów do linii zasilającej i sterującej.
- Instrukcja montażu sufitowego ilustruje proces otwierania soczewki i wiercenia otworów montażowych.
Zgodność modelu
- Kompatybilna z większością ściennych sterowników ściemniania 0-10V.
- Akcesoria takie jak bateria awaryjna, czujnik ruchu i fotokomórka są sprzedawane oddzielnie.
