Instrukcja obsługi taśmy LED SloanLED FlexTAPE 12SA1

Najważniejsze informacje z instrukcji

Taśma LED SloanLED FlexTAPE 12SA1 jest przeznaczona do montażu wewnątrz zamkniętych kasetonów reklamowych. Produkt nie jest przystosowany do zanurzania w wodzie ani bezpośredniego narażenia na warunki atmosferyczne. Wszystkie połączenia elektryczne muszą być zabezpieczone przed uszkodzeniami mechanicznymi i wilgocią. Instalację powinien przeprowadzić wykwalifikowany elektryk.

Przygotowanie i montaż

Przed przystąpieniem do pracy upewnij się, że posiadasz niezbędne narzędzia: miarkę, nożyczki lub nożyce oraz alkohol izopropylowy do czyszczenia powierzchni.

• Czyszczenie: Dokładnie wyczyść wnętrze profilu lub kasetonu alkoholem i poczekaj, aż wyschnie.
• Cięcie: Taśmę można ciąć na odcinki o długości ok. 50 mm (2 cale).
• Montaż: Usuń warstwę ochronną z taśmy samoprzylepnej i przyklej pasek w wyznaczonym miejscu. Dociskaj taśmę pewnie, unikając naciskania bezpośrednio na diody LED lub elementy elektroniczne.

Połączenia elektryczne

Taśmę można łączyć w szeregu lub równolegle. W przypadku łączenia szeregowego nie należy przekraczać 5 metrów (16.4 stopy) długości, aby uniknąć spadków napięcia.

Metody łączenia:

• Lutowanie: Przewody można przylutować do pól stykowych na górze lub spodzie taśmy. W przypadku lutowania od spodu należy usunąć taśmę ochronną. W przypadku lutowania od góry należy ostrożnie usunąć przezroczysty materiał izolacyjny.
• Złącza: Użyj dedykowanych złączy SloanLED FlexTAPE. Otwórz złącze, włóż taśmę do oporu i dociśnij przezroczystą pokrywę, aż zatrzaśnie się na miejscu.
• Polaryzacja: Zawsze zachowuj polaryzację: czerwony przewód do (+), czarny do (-).

Uszczelnianie

Wszystkie przecięte końce i połączenia muszą być zabezpieczone przed wilgocią. Użyj silikonu klasy elektrycznej (niekorozyjnego) oraz dedykowanych końcówek silikonowych SloanLED (P/N 402566 dla końcówek z przewodami, 402566-NH dla końcówek bez przewodów). Wypełnij końcówkę silikonem przed nałożeniem na taśmę.

Zasilanie

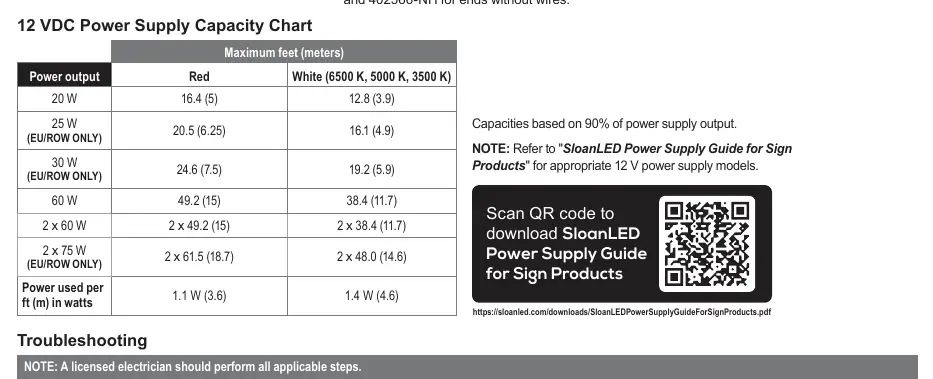

Dobierz zasilacz zgodnie z tabelą wydajności (12 VDC Power Supply Capacity Chart) zawartą w instrukcji. Pamiętaj, że wydajność zależy od mocy zasilacza i długości taśmy. Wymagane napięcie wyjściowe zasilacza to 12 VDC ± 0.5 V.

Rozwiązywanie problemów

Jeśli taśma nie świeci, sprawdź:

• Polaryzację: Upewnij się, że wszystkie połączenia (zasilacz, przewody, taśma) mają zachowaną polaryzację (czerwony do +, czarny do -).
• Napięcie: Zmierz napięcie wyjściowe zasilacza multimetrem. Jeśli wynosi 0 V, sprawdź zasilanie wejściowe.
• Uszkodzenia: Sprawdź, czy nie ma zwarć w okablowaniu wtórnym lub uszkodzeń mechanicznych taśmy.
• Przeciążenie: Jeśli taśma świeci słabo, sprawdź, czy nie przekroczono maksymalnej dopuszczalnej długości dla danego zasilacza.
