Instrukcja obsługi taśmy LED Tecnolite 12TIRLEDCCTMVCTR5M
Szybki przewodnik po instalacji i obsłudze taśmy LED Tecnolite 12TIRLEDCCTMVCTR5M. Dowiedz się, jak poprawnie podłączyć sterownik, przycinać taśmę oraz korzystać z pilota zdalnego sterowania.
Spis treści
Najważniejsze informacje z instrukcji
Taśma LED Tecnolite 12TIRLEDCCTMVCTR5M to zestaw oświetleniowy przeznaczony do użytku wewnętrznego. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia oraz obsługi. Należy pamiętać, że zasilacz i sterownik posiadają klasę szczelności IP20 i nie mogą być używane na zewnątrz.
Elementy zestawu
- A-01: Pilot zdalnego sterowania
- A-02: Zasilacz
- A-03: Sterownik IR
Instalacja i podłączenie
- Podłącz zasilacz (A-02) do sterownika IR (A-03).
- Podłącz sterownik IR do taśmy LED, zwracając szczególną uwagę na poprawne połączenie złączy (oznaczenie strzałki).
- Upewnij się, że wszystkie połączenia są stabilne przed podłączeniem do zasilania.
Obsługa pilota
Pilot zdalnego sterowania umożliwia pełną kontrolę nad oświetleniem:
- Włączanie/Wyłączanie: Przycisk ON-OFF.
- Zmiana temperatury barwowej (CCT): Przycisk zmiany CCT pozwala na wybór spośród 9 poziomów temperatury barwowej.
- Regulacja jasności: Przycisk atenuacji.
- Tryb Flash: Szybka zmiana dla światła neutralnego i dziennego.
- Prędkość: Regulacja prędkości migania (8 poziomów).
Wskazówki montażowe
- Cięcie taśmy: Taśmę można przycinać wyłącznie w wyznaczonych miejscach, co 3 diody LED.
- Gięcie: Minimalny promień gięcia taśmy wynosi 25 mm.
- Klasa szczelności: Zasilacz i sterownik (IP20) muszą być chronione przed wilgocią. Sama taśma posiada klasę IP65.
Konserwacja i bezpieczeństwo
Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć urządzenie od zasilania. Czyść urządzenie suchą szmatką. Nie dopuszczaj do kontaktu z materiałami łatwopalnymi. Urządzenie nie jest zabawką i powinno być trzymane poza zasięgiem dzieci.
Informacje o producencie
Tecnolite
Praktyczna pomoc
Typowe problemy
Brak reakcji taśmy na pilota
Sprawdź, czy odbiornik IR jest widoczny i niezasłonięty oraz czy połączenia między sterownikiem a taśmą są poprawne.
Taśma nie świeci
Sprawdź, czy zasilacz jest poprawnie podłączony do gniazdka oraz czy wtyki między zasilaczem, sterownikiem i taśmą są dociśnięte.
Przed użyciem
- Sprawdź, czy zasilacz i sterownik będą umieszczone wewnątrz (IP20).
- Upewnij się, że taśma jest odłączona od zasilania przed montażem.
- Przygotuj narzędzia (śrubokręt, szczypce).
- Sprawdź, czy miejsce montażu jest wolne od materiałów łatwopalnych.
Ilustracje i schematy

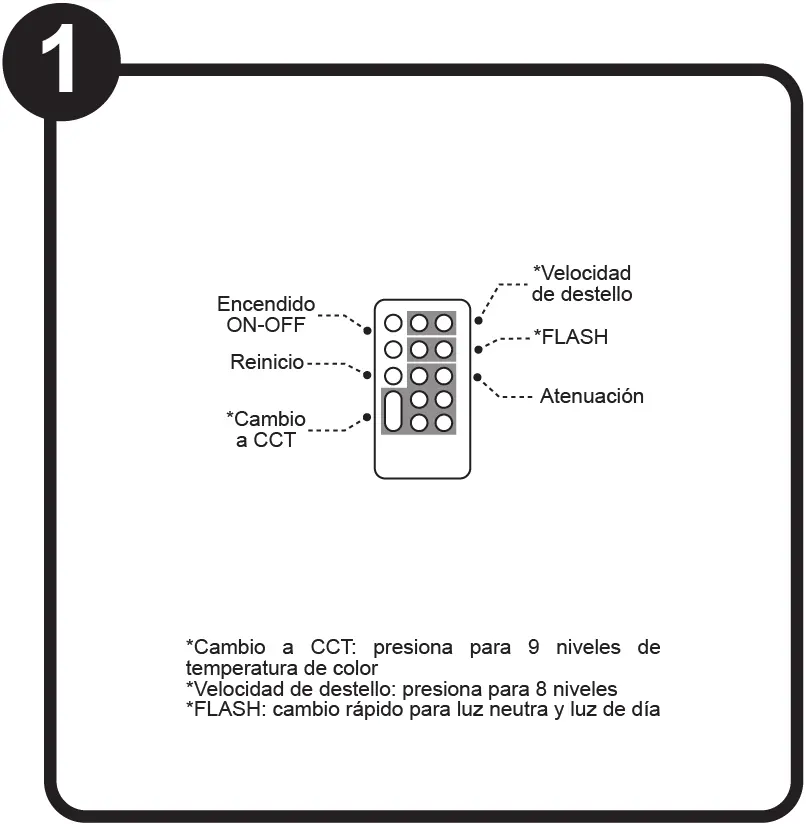

- Schemat 1: Funkcje przycisków pilota zdalnego sterowania.
- Schemat 2: Instrukcja podłączenia zasilacza do sterownika IR i taśmy LED.
- Schemat 3: Zasady cięcia taśmy (co 3 diody) oraz minimalny promień gięcia (25 mm).
Zgodność modelu
- Zasilacz i sterownik nie są przeznaczone do użytku na zewnątrz.
- Taśmę można przycinać tylko w wyznaczonych miejscach.
